103H548-0440 103H548-0440

深圳市白山机电商务部

会员指数：

企业认证：

价格：电议

所在地：广东深圳市

型号：103H548-0440

更新时间：2017-02-22

浏览次数：1219

公司地址：深圳市龙华镇横岭工业二区28栋

13826593065 成政(先生) 销售

点击查看联系电话在线询价

产品简介

针对具体型号给您详细资料，提供技术支持！！！欢迎您来电咨询！致电：李先生■ 总

公司简介

公司成立于1997年，是一家专门从事自动控制方面机电产品研发、生产、销售为一体的高科技企业。　　公司现在主要产品为“BS”步进电机驱动器，共有四个系列30多个品种，规格齐全，功能强大，性能优良，品质可靠，全可以和国外产品相媲美，并具有极高的性价比。同时公司还自主开发了多种型号的通用经济型运动控制器和多轴运动控制卡供广大客户选用。此外，还有低噪声、低价位“BAISHAN”步进电机和日本“SANYO”系列步进电机。十多年来，公司产品已广泛应用于数控机床、激光雕刻、电脑绣花、纺织印刷、包装机械、标记机、雕刻机、绕线机械、坐标测量仪器、XYZ三维工作台、机器人、医疗设备、陶瓷机械等行业中。　　公司拥有一批积累了丰富经验的开发、生产、销售和工程服务人员，可为用……

展开

产品说明

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生技术支持：成先生

■ 总体说明

缘强度：500VAC

缘电阻：100MΩ（500VDC）

缘类型：B type

径向负载：28N

轴向负载：10N

* 负载点在从轴末端起的1/3处

■ 电气规格 (单线圈)

型号	轴数	步距角 (°)	额定电压 (V)	相电流 (A/phase)	相电阻 (Ω/phase)	相电感 (mH/phase)	保持转矩 N.m(kgf.cm)	转子惯量 (×10^-4kg.m²)	重量 (Kg)	接线方式
103H546-0440(0410)	单轴 (双轴)	1.8	3.15	1	3.15	2.8	0.147(1.5)	0.03	0.2	Ⅰ
103H548-0440(0410)			3.6	1.2	3	4.3	0.265(2.7)	0.053	0.28
103H549-0440(0410)			3.96	1.2	3.3	3.8	0.315(3.2)	0.065	0.35

■ 电气规格 (双线圈)

型号	轴数	步距角 (°)	额定电压 (v)	额定电流 (A/phase)	相电阻 (Ω/phase)	相电感 (mH/phase)	保持转矩 N.m(kgf.cm)	转子惯量 (×10^-4kg.m²)	重量 (Kg)	接线方式
103H546-5040(5010)	单轴 (双轴)	1.8	3.15	2	0.6	0.7	0.147(1.5)	0.03	0.2	Ⅱ
103H548-5040(5010)	单轴 (双轴)	1.8	3.6	2	0.8	1.5	0.265(2.7)	0.053	0.28	Ⅱ

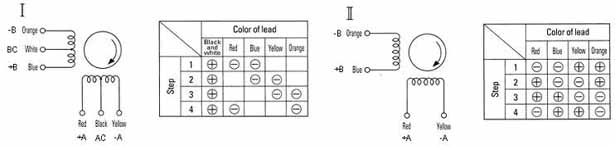

■ 电机内部接线及旋转方向 (从安装基座处看)

日本山洋（SANYO）步进电机
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740
103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生技术支持：成先生
