产品简介

Q2HB110整/半步型驱动器，驱动电压交流60V-110V，适配电流在8A以下、外径86-130mm的各种型号的二相混合式步进电机。该产品广泛应用于

公司简介

公司成立于1997年，是一家专门从事自动控制方面机电产品研发、生产、销售为一体的高科技企业。　　公司现在主要产品为“BS”步进电机驱动器，共有四个系列30多个品种，规格齐全，功能强大，性能优良，品质可靠，全可以和国外产品相媲美，并具有极高的性价比。同时公司还自主开发了多种型号的通用经济型运动控制器和多轴运动控制卡供广大客户选用。此外，还有低噪声、低价位“BAISHAN”步进电机和日本“SANYO”系列步进电机。十多年来，公司产品已广泛应用于数控机床、激光雕刻、电脑绣花、纺织印刷、包装机械、标记机、雕刻机、绕线机械、坐标测量仪器、XYZ三维工作台、机器人、医疗设备、陶瓷机械等行业中。　　公司拥有一批积累了丰富经验的开发、生产、销售和工程服务人员，可为用……

展开

产品说明

Q2HB110整/半步型驱动器，驱动电压交流60V-110V，适配电流在8A以下、外径86-130mm的各种型号的二相混合式步进电机。该产品广泛应用于雕刻机、绣花机等大中型数控机床、包装机械等分辨率要求不高的数控设备上。

特点

● 高性能、格

● zui高反应频率可达200Kpps

● 步进脉冲停止超过100ms时，线圈电流自动减到设定值

● 双恒流斩波方式

● 光电隔离信号输入/输出

● 驱动电流从0./相到8A/相连续可调

● 单电源输入，电压范围：AC60-110V

● 可两项四拍或四相八拍运行

● 设有过压、过热及过流保护

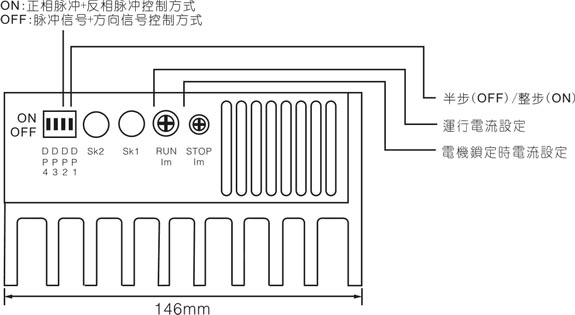

功能设定示意图

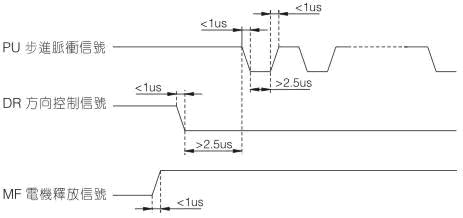

输入信号波形时序图

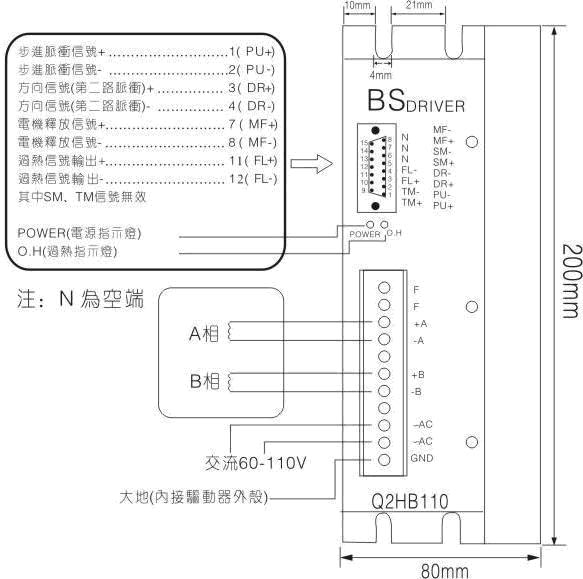

驱动器接线示意图

！注意

1、输入电压不能超过交流110V；

2、输入控制信号电平为5V，当高于5V时需要接限流电阻；

3、O.H过热指示灯。当驱动器温度超过70度时过热指示灯亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器；

4、POWER电源指示灯。当驱动器通电时此灯亮。

电流设定

1、STOP/Im为保持状态输出电流设置电位器，可设置为正常输出电流的20％-80％（顺时针增大，逆时针减小）

2、RUN/Im为正常工作输出电流设置开关（详见下表）

R-1	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Im(A)	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0

DIP开关功能设定说明

细分数	1（整步）	2（半步）
DP1	ON	OFF
DP2	ON, 双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号
	OFF, 单脉冲：PU为步进脉冲信号，DR为方向控制信号
