Q2HB68MC Q2HB68MC

深圳市白山机电商务部
会员指数： 企业认证：

价格：电议

所在地：广东 深圳市

型号：Q2HB68MC

更新时间：2017-02-22

浏览次数：2144

公司地址：深圳市龙华镇横岭工业二区28栋

成政(先生) 销售

点击查看联系电话 在线询价

产品简介

Q2HB68MC（D）为等角度恒力矩细分型驱动器，驱动电压DC24-80V，适配6或8出线、电流在6A以下、外径57-86mm的各种型号的二相混合式步进电机

公司简介

 公司成立于1997年，是一家专门从事自动控制方面机电产品研发、生产、销售为一体的高科技企业。　　公司现在主要产品为“BS”步进电机驱动器，共有四个系列30多个品种，规格齐全，功能强大，性能优良，品质可靠，全可以和国外产品相媲美，并具有极高的性价比。同时公司还自主开发了多种型号的通用经济型运动控制器和多轴运动控制卡供广大客户选用。此外，还有低噪声、低价位“BAISHAN”步进电机和日本“SANYO”系列步进电机。十多年来，公司产品已广泛应用于数控机床、激光雕刻、电脑绣花、纺织印刷、包装机械、标记机、雕刻机、绕线机械、坐标测量仪器、XYZ三维工作台、机器人、医疗设备、陶瓷机械等行业中。　　公司拥有一批积累了丰富经验的开发、生产、销售和工程服务人员，可为用……
展开

产品说明

  Q2HB68MC（D）为等角度恒力矩细分型驱动器，驱动电压DC24-80V，适配6或8出线、电流在6A以下、外径57-86mm的各种型号的二相混合式步进电机。该产品广泛应用于雕刻机、激光打标机，激光内雕机等分辨率较高的小型数控设备上。

特点
● 高性能、格
● 采用独特的控制电路
● 设有12/8档等角度恒力矩细分，zui高200细分
● zui高反应频率可达200Kpps
● 步进脉冲停止超过100ms时，线圈电流自动减半
● 双恒流斩波方式
● 光电隔离信号输入/输出
● 驱动电流从0./相到6A/相连续可调
● 单电源输入，电压范围：DC24-80V

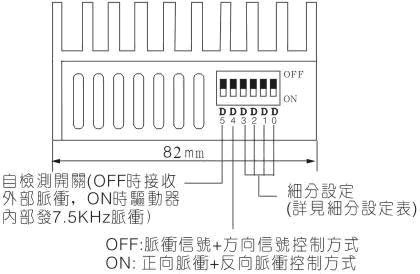

功能设定示意图




工作电流设定示意图

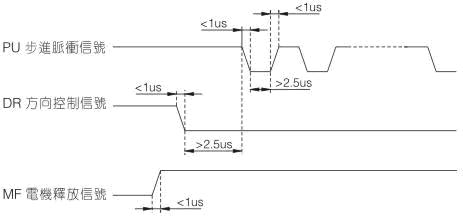

输入信号波形时序图

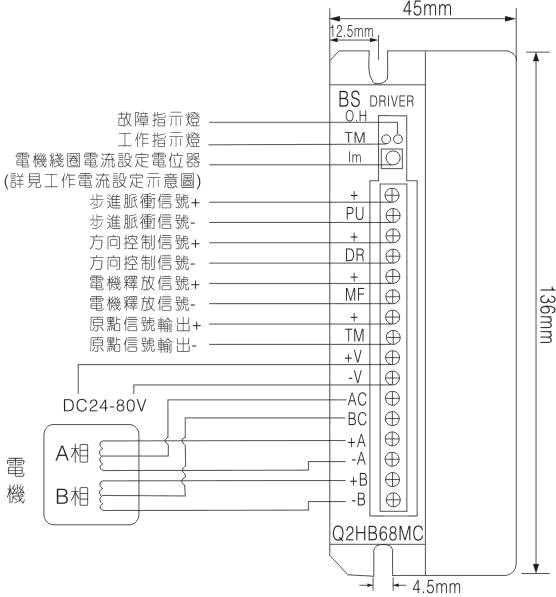

驱动器接线示意图



! 注意
1、   千万不要将電源接反，输入电压不要超过DC80V。
2、   输入控制信号电平为5V，当高于5V时需要接限流电阻。
3、   此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。
4、   驱动器温度超过70度时驱动器停止工作，故障指示灯O.H亮，直到驱动器温度降到50度，驱动器自动恢复工作。出现过热保护请加装散热器。
5、   过流（负载短路）故障指示灯O.H亮，请检查电机接线及其它短路故障，排除后需要重新上电恢复。
6、   欠压（电压小于DC24V），故障指示灯O.H亮。


Q2HB68MC细分设定表
细分数
1
2
4
5
8
10
20
25
40
50
100
200
200
200
200
200
D0
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
D1
ON
ON
OFF
OFF
ON
ON
OFF
OFF
ON
ON
OFF
OFF
ON
ON
OFF
OFF
D2
ON
ON
ON
ON
OFF
OFF
OFF
OFF
ON
ON
ON
ON
OFF
OFF
OFF
OFF
D3
ON
ON
ON
ON
ON
ON
ON
ON
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
D4
ON，双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号
OFF，单脉冲：PU为步进脉冲信号，DR为方向控制信号
D5
自检测开关（OFF时接收外部脉冲，ON时驱动器内部发7.5kHz脉冲）


Q2HB68MD细分设定表
细分数
1
2
4
8
16
32
64
128
D0
ON
OFF
ON
OFF
ON
OFF
ON
OFF
D1
ON
ON
OFF
OFF
ON
ON
OFF
OFF
D2
ON
ON
ON
ON
OFF
OFF
OFF
OFF
D3
无效
D4
ON，双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号
OFF，单脉冲：PU为步进脉冲信号，DR为方向控制信号
D5
自检测开关（OFF时接收外部脉冲，ON时驱动器内部发7.5kHz脉冲）


针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生 技术支持：成先生
经济型/步进电机驱动器：
Q2HB34MA，Q2HB34MB
Q2HB44，   Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
Q2HB68，   Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88，   Q2HB613， Q2HB88M， Q2HB613M
Q2HB110， Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M

DSP蕊片/型步进电机驱动器：
DM245M， DQ254M， DM258M， DQ258M
DM278M， DQ278M
DM2611M，DQ2611M，DM2711M， DQ2711M
DM2522M，DQ2522M，DM2722M， DQ2722M
DM356M， DQ356M， DM378M， DQ378M
DM3611M，DQ3611M，DM3711M， DQ3711M
DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M

二相高性能混合式步进电机：
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08

三相高性能混合式步进电机：
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325

日本山洋（SANYO）步进电机
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740
103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生 技术支持：成先生
