BS86HB80-04 BS86HB80-04

深圳市白山机电商务部

会员指数：

企业认证：

价格：电议

所在地：广东深圳市

型号：BS86HB80-04

更新时间：2017-02-22

浏览次数：1709

公司地址：深圳市龙华镇横岭工业二区28栋

13826593065 成政(先生) 销售

点击查看联系电话在线询价

产品简介

通用规格（General specifications）步距精度5%温升80℃ Max环境温度-20℃~+50℃缘电阻100M Ω Min 500VDC耐压500V AC 1minut

公司简介

公司成立于1997年，是一家专门从事自动控制方面机电产品研发、生产、销售为一体的高科技企业。　　公司现在主要产品为“BS”步进电机驱动器，共有四个系列30多个品种，规格齐全，功能强大，性能优良，品质可靠，全可以和国外产品相媲美，并具有极高的性价比。同时公司还自主开发了多种型号的通用经济型运动控制器和多轴运动控制卡供广大客户选用。此外，还有低噪声、低价位“BAISHAN”步进电机和日本“SANYO”系列步进电机。十多年来，公司产品已广泛应用于数控机床、激光雕刻、电脑绣花、纺织印刷、包装机械、标记机、雕刻机、绕线机械、坐标测量仪器、XYZ三维工作台、机器人、医疗设备、陶瓷机械等行业中。　　公司拥有一批积累了丰富经验的开发、生产、销售和工程服务人员，可为用……

展开

产品说明

通用规格（General specifications）

步距精度………………±5%

温升……………………80℃ Max

环境温度………………-20℃~+50℃

缘电阻………………100M Ω Min 500VDC

耐压……………………500V AC 1minute

径向跳动………………zui大0.02mm（450g负载）

轴向跳动………………zui大0.08mm（450g负载）

电气规格（Specifications）

型号	步距角	电机长度	保持转矩	额定电流			相电阻	相电感	转子惯量	电机重量
Model	Step Angle （°）	Length L(mm)	Holding Torque (N.m)	Current (A/Phase)			Resistance (Ω)	Inductance (mH)	Rotor inertia (g.cm²)	Weight (Kg)
Model	Step Angle （°）	Length L(mm)	Holding Torque (N.m)	四出线并联	四出线串连	六出线	Resistance (Ω)	Inductance (mH)	Rotor inertia (g.cm²)	Weight (Kg)
BS86HB65-04	1.8	65	2.2	4.0	3.0	4.3	1.4	3.9	1000	1.7
BS86HB80-04		80	3.3	6.0	3.0	4.2	0.8	3.5	1400	2.3
BS86HB118-06		118	6.0	6.0	4.0	4.2	1.2	6.5	2700	3.8

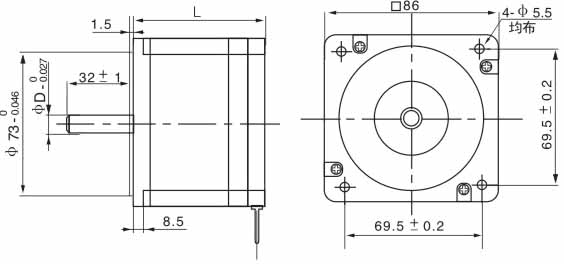

外形尺寸（Dimension）

型号	D(mm)	轴伸(mm)
BS86HB65-04	9.5	扁丝25×1
BS86HB80-04	12.7	扁丝25×1
BS86HB118-06	12.7	平键5×25

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生技术支持：成先生

经济型/步进电机驱动器：
Q2HB34MA，Q2HB34MB
Q2HB44，   Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
Q2HB68，   Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88，   Q2HB613， Q2HB88M， Q2HB613M
Q2HB110， Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M

DSP蕊片/型步进电机驱动器：
DM245M， DQ254M， DM258M， DQ258M
DM278M， DQ278M
DM2611M，DQ2611M，DM2711M， DQ2711M
DM2522M，DQ2522M，DM2722M， DQ2722M
DM356M， DQ356M， DM378M， DQ378M
DM3611M，DQ3611M，DM3711M， DQ3711M
DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M

二相高性能混合式步进电机：
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08

三相高性能混合式步进电机：
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325

日本山洋（SANYO）步进电机
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740
103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
致电：李先生技术支持：成先生
