产品简介::
|
|
| |
|
|
| |
| 产品简介 |
| |
| WIDEPLUS-AL系列智能压力变送器是引进美国和日本的生产工艺，采用九十年代技术，经过严格的品质管理，由我公司自行研制和开发的通用智能型系列变送器，是工业自动化控制系统的压力检测变送单元。它测量工业过程流体压力，将其转化成4mA～20mA DC信号输出。同时通过现场总线ＨＡＲＴ协议可进行远程参数设定、远程控制、自诊断等功能。亦可采用红外遥控设定参数。人工智能化的管理能使你的自动化控制系统达到一种新的更高的层次。 |
| |
| 产品特点 |
| |
◆ 精度高,可靠性好 ◆ 温度影响小
◆ 稳定性±0.1%FS/年 ◆ 控制参数密码锁定、确保安全
◆ 智能化,小型化 ◆ 测量范围大
◆ LED数字量程显示或百分比显示 ◆ LCD数字量程显示或百分比显示
◆ 软件补偿 ◆ 遥控设定,输入、输出量程范围
◆ 量程改变时可以不引入压力 ◆ 故障自诊断、远程设定通讯、远程控制
◆ 防水、防尘、防震、防爆、防腐 ◆ 现场总线HART协议通信 |
| |
| 工作原理 |
| |
液体中某一点的静压力与该点到液面的距离成正比，即：
P=ρgh
其中 P～被测点的压力(压强) ρ～介质密度 g～重力加速度 h～被测点到液面的高度
对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。
WIDEPLUS-AL系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。 |
|
|
| |
| 技术参数 |
| |

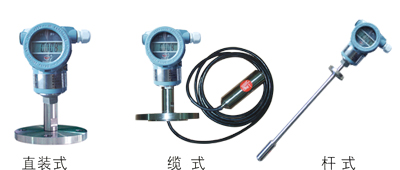

WIDEPLUS-ALD直装式静压液位变送器
工作电压 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
测量范围 0~100m (zui大)
通信输出 通讯距离： 2km，使用CEV电缆时
负载电容： 0.22μF以下
负载电感： 3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗:在2.4kHz时为10kΩ以上
精 度 ①精度等级 0.1级、0.2级、0.5级
②温度影响 ±0.15%FS/10℃
③稳定性 优于0.1%FS/年
④位置影响 安装位置不影响零点
允许温度 ①正常工作温度 -20～70℃
②膜片 -20℃～80℃(短时可达130℃)
③贮存温度 -20℃～80℃
④高低温型 -50℃～150℃ -200℃～400℃
相对湿度 0~RH
防护等级 Ip65
与被测介质接触部分的材料
①过程连接件
不锈钢 316L 1.4581 1Gr18Ni9Ti
②密封件
哈氏合金C 氟橡胶 丁腈橡胶 聚四氟乙烯
WIDEPLUS-ALC缆式静压液位变送器
工作电压 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
测量范围 0~100m (zui大)
通信输出 1、4～20mA DC输出+现场总线HART协议通信距离:2Km(使用CEV电缆时)
2、4mA～20mA DC输出
精 度 精度等级 0.1级、0.2级、0.5级
稳 定 性 优于0.1%FS/年
允许温度 介质-20℃～60℃
环境-20℃～70℃
贮存-40℃～80℃
相对湿度 0~RH
传感器材料 外壳 不锈钢1Gr18Ni9Ti
膜片 96%氧化铝
密封 氟橡胶 聚四氟乙烯
导气电缆材料 聚氯乙烯与丁腈橡胶复合物
过程连接方式 外螺纹G1/2法兰
WIDEPLUS-ALR缆式静压液位变送器
工作电压 16.4Ｖ～４２ＶDC(16.4V~30V DC 本安型 )
测量范围 0~4m (zui大)
通信输出 1、4～20mA DC输出+现场总线HART协议通信距离:2Km(使用CEV电缆时)
2、4mA～20mA DC输出
精 度 精度等级 0.1级、0.2级、0.5级
稳 定 性 优于0.1%FS/年
允许温度 ①正常工作温度 -20℃～70℃
②膜片 -20～+80℃(短时可达130℃)
③贮存温度 -20℃～80℃
④高低温型 -50℃～150℃ -200℃～400℃
相对湿度 0~RH
传感器材料 传感器外壳 不锈钢1Gr18Ni9Ti
连接杆 不锈钢1Gr18Ni9Ti
密封 氟橡胶 聚四氟乙烯
|
|
