产品简介

SWP-LCD-NH(液位=容积控制仪)

公司简介

　公司一直注重于高新产品的研发和先进设备的生产应用，现已成为成熟的智能压力检测、温度检测、物位检测、流量检测、显示调节控制等全系列工业自动化仪表的研发、生产制造基地。产品广泛应用于钢铁、有色冶金、石油化工、电力、城市集中供热、水/污水处理、食品加工、制药等领域。目前，公司拥有近万平米生产办公大楼，多个专业生产车间及标定检定线，200多名员工，技术与销售服务网络遍及华南、华东、华北、西南、西北各省，年产/销工业自动化仪表产品二十多万台/套。

　　公司通过了ISO9001：2000质量体系认证，是中国仪器仪表行业协会会员和国际现场总线委员会“HART”基金会员，拥有多项国家专利和软件著作权，是省科技厅确认的“高新技术企业”。

　　公司将始终以市场为导向，以科技创新为核心竞争力，致力于民族测控技术的发展！

展开

产品说明

SWP-LCD-NH(液位<=>容积控制仪)

　　SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。

一、主要特点

　　1、有宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。

　　2、采用查表法进行运算，可对无规则罐体实现的液位<=>容积转换控制。

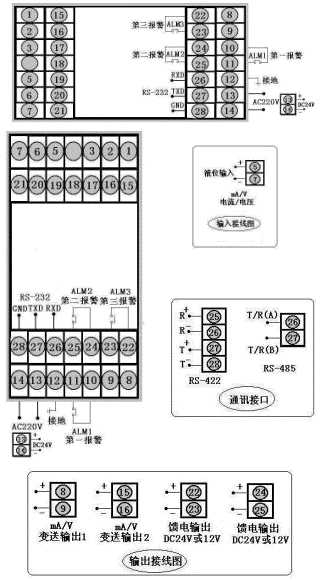

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号

SWP-LCD-NH80系列

接线图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

三、 SWP-LCD系列液位<=>容积控制仪型谱表

型号

代码

说明

SWP -LCD-N

□□ □ □□- □ □-□□- □ □ □ □ -□-□

新一代大屏幕带背光显示仪表

仪表功能

液位容积控制仪

带记录（液位<=>容积控制仪）

外形尺寸

160×80mm（横式）80×160mm（竖式）

控制作用

无控制（或报警）输出

带控制（或报警）输出

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

无馈电输出（可省略）

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表（可省略）

★输入类型(出厂默认值）

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20 mA	-9999～99999d	D	0～5 V	-9999～99999d	本表所列为zui大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10 mA	-9999～99999d	R	用户特定	全量程
C	1～5 V	-9999～99999d

★报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V

★ 型号举例：

①SWP-LCD-NH801-02-A-N

LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。

②SWP-LCD-NH803-81-A-HLP

　　LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

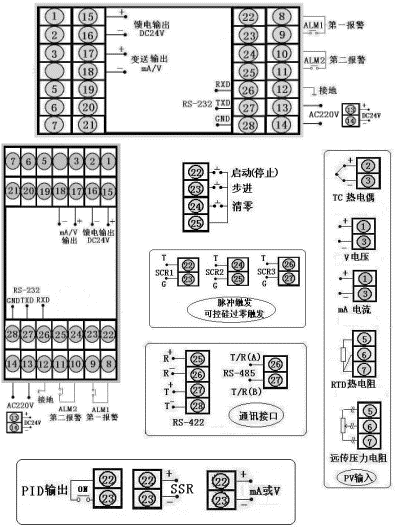

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号

SWP-LCD-NP系列（横式）

接线图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型号

代码

说明

SWP -LCD-N

□ □□□-□ □ □-□□- □ □-□-□-□

新一代大屏幕带背光液晶显示仪表

仪表功能

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

PID调节功能

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-LCD-NP805-21-09-HL-P-W-S

　　通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NP805-81-08-LH-P-T

　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
