FT-502YW 线缆电线摇摆弯曲测试机

苏州菲唐检测设备有限公司(Suzhou F-Tom testing equipment Co., Ltd)是一家专业从事环境检测设备、力学检测设备销售服务的企业，公司以科技进步为先导，以市场需求为基础，注重高素质专业人才的引进与培养。苏州菲唐秉持着“敬业、团体、创新”的企业精神，逐步形成了LX的技术核心。研制好的产品，提供好的服务。

本公司研制的试验仪器主要适用于：连接器、端子、接插件、线束、汽车、硅胶按键、计算机电脑、手机、电子、橡胶、塑料、鞋业、造纸包装业、机械五金业、建材业、电线电缆。

公司主营产品：连接器插拔力试验机、按键开关荷重行程手感导通试验机、全自动扭力试验机、弹簧拉压力试验机试验机、信赖性检测设备、包装检测设备、高低温试验箱、高低温湿热试验箱、高低温湿热交变试验箱、高低温冲击试验箱、冷热冲击试验箱、恒温恒湿试验箱、步入式恒温恒湿试验箱、可程式恒温恒湿试验箱、积架式恒温恒湿试验箱、复合型恒温恒湿试验箱、应力筛选型恒温恒湿试验箱、热循环试验箱、冷热冲击试验箱、应力筛选型冷热冲击箱、高低温低气压试验机、PCT饱和加速寿命试验机、QUV紫外光老化试验机、淋雨试验箱、砂尘试验箱、盐水喷雾试验机等环境检测仪器。

力学试验机方面，我司主要服务于连接器、端子、接插件、手机、电脑、汽车等行业。其中插拔力试验机，按键荷重行程手感试验机，扭力扭转试验机，市场占有比率较高。其中微小扭力试验机主要供货摄像头模组扭力试验机，汽车中控屏旋钮扭力试验机客户。

欢迎广大客户到厂参观并选用我们的检测可靠性试验设备，我们将竭诚为您提供优质的服务和产品。

弯曲摇摆试验机开发依据及测试过程：

线缆电线摇摆弯曲测试机项目是根据电气用品安全法相关法令的规定所制定的实验项目

从成品上取长度为1.1m的试验样品，所有芯线导体事联起来，一端按照上图的要求单端固定在摇摆试验机上，另一端按下表悬挂相应重量的砝码，选择合适的弯曲半径，以正负90度的摇摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数（一个来回为一次）后，电缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂破损的异常现象

摇摆弯曲试验机概述：

摇摆弯曲测试机适用于TUV、VDE、UL等柔性电缆检测要求。主要用于检测线缆摇摆弯曲寿命过程中，是否发生短路k开路，及绝缘护套是否有龟裂、破损或其它异常现象。以检测金属线材在反复测试中承受塑性变形的性能和显出来的缺陷。

试验机主要用于质量监督行业、金属、机械行业以及电缆电线、钢丝绳等生产使用厂家.适用于直径的金属线材,配备特殊夹具,可做其他规格的反复扭转试验。

线缆电线摇摆弯曲测试机测试过程：

从成品上取试验样品，所有芯线导体串联起来（也可以独立5通道监测通断），一端单端固定在摇摆试验机上，另一端按下表悬挂相应重量的砝码，选择合适的弯曲半径，以正负90度的摇摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数（一个来回为一次）后，电缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂破损的异常现象。

线缆电线摇摆弯曲测试机技术参数：

1、测试工位：1工位

2、试验方式：吊重弯曲测试

3、吊重砝码：0.5kg、2kg、3kg；

4、折弯半径14mm,23mm,27.5mm,115mm,125mm,130mm：

5、测试速度：10~60次/分钟

6、控制方式：触摸屏控制

7、计数位数：0-99999999次

8、可以监测5路导通

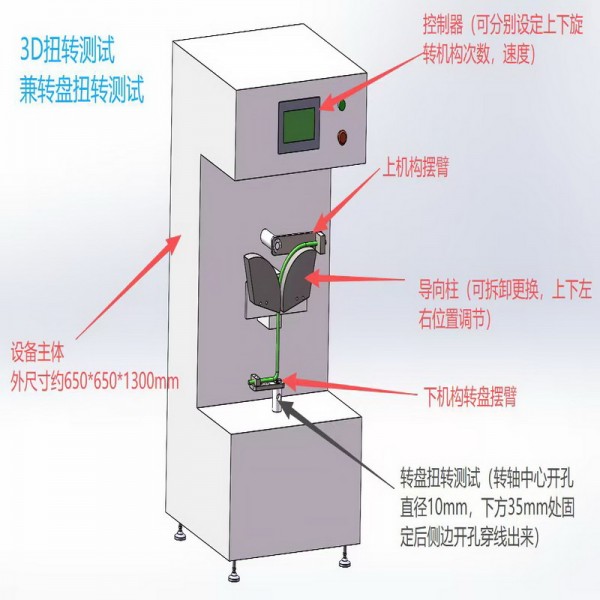

示意图（具体已实物为准）

对小线径可以采用挂钩形式挂砝码；大砝码可以采用穿孔螺丝固定
