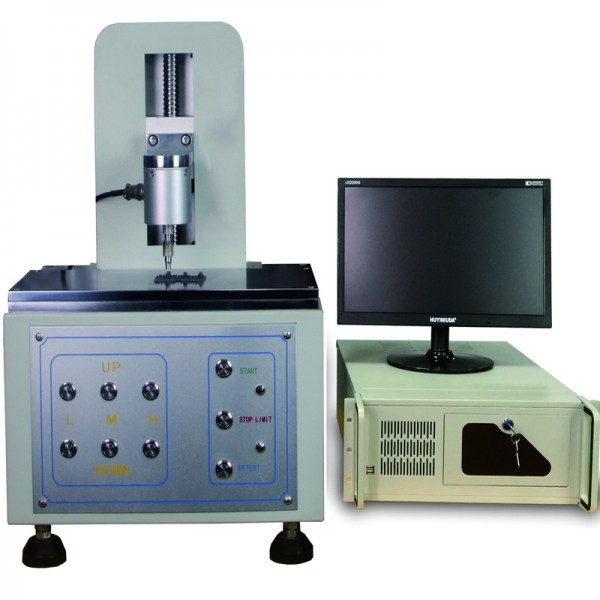

按键荷重手感测试机原理整机由伺服驱动模组、力传感器、位移编码器、测试软件四大部分组成。

1. 样品固定在工作台治具上，传感器下端安装压头对准按键中心；

2. 伺服电机带动压头以设定速度垂直向下按压按键；

3. 力传感器实时采集按压压力（荷重），位移编码器同步采集下压位移；

4. 设备高速同步记录每一个位移点对应的压力，生成 F‑D荷重‑位移曲线；

5. 压到设定行程后自动回退，同样采集回弹过程的力与位移；

6. 软件解析曲线各项特征参数，和标准阈值对比，自动判断合格/不良。

本质：把人的主观“手感”，转化成可量化的力值、位移数据。

关键物理过程（锅仔片/硅胶按键）

下压：力逐步上升→到达峰值力(Click峰)，锅仔片塌陷，力瞬间下降形成谷值；

回弹：按键弹起，力从谷值回升，得到回弹力；

软件依靠曲线拐点识别峰、谷、导通位置。

按键荷重手感测试机功能

1、测试计算参数

峰值力PF：按键按下的大按压力（Click力）

谷值力RF：锅仔片塌下后的zui低力

回弹力：按键向上回弹的力

Click手感率 =（PF‑RF）÷ PF ×，手感好坏核心指标

导通行程、断开行程、总按压行程、预压行程

残余力、迟滞（下压与回弹曲线差值）

2、软件功能

1. 实时绘制荷重‑位移曲线图，可缩放、局部查看；

2. 设置上下限公差，自动OK/NG判定；

3. 数据存储，导出Excel、PDF测试报告；

4. 可保存多套产品测试配方，换产品直接调用。

3、选配扩展功能

1. 导通测试模块：同步检测开关通断，捕捉按键电气导通点，区分“机械按下”和“电路接通”；

2. 寿命测试：循环往复按压，做按键耐久，监控力值衰减；

3. X‑Y自动平台：自动移位，批量测试键盘多个按键；

4. 多点采样、异常曲线报警。

适用样品

硅胶按键、锅仔DOME弹片、轻触开关、遥控器按键、侧键、笔记本键盘、汽车中控按键、薄膜按键。

简单区分

只有力没有位移：普通推拉力计，不能做手感分析，出不了曲线、算不出Click率；

按键荷重曲线机：力+位移同步采集，是手感量化的专用设备。
