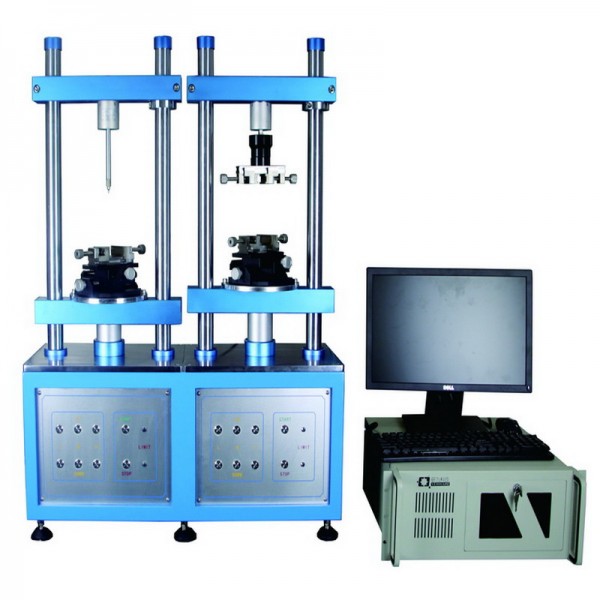

LW-1220S 插拔力试验机原理结构应用

苏州菲唐检测设备有限公司(Suzhou F-Tom testing equipment Co., Ltd)是一家专业从事环境检测设备、力学检测设备销售服务的企业，公司以科技进步为先导，以市场需求为基础，注重高素质专业人才的引进与培养。苏州菲唐秉持着“敬业、团体、创新”的企业精神，逐步形成了LX的技术核心。研制好的产品，提供好的服务。

本公司研制的试验仪器主要适用于：连接器、端子、接插件、线束、汽车、硅胶按键、计算机电脑、手机、电子、橡胶、塑料、鞋业、造纸包装业、机械五金业、建材业、电线电缆。

公司主营产品：连接器插拔力试验机、按键开关荷重行程手感导通试验机、全自动扭力试验机、弹簧拉压力试验机试验机、信赖性检测设备、包装检测设备、高低温试验箱、高低温湿热试验箱、高低温湿热交变试验箱、高低温冲击试验箱、冷热冲击试验箱、恒温恒湿试验箱、步入式恒温恒湿试验箱、可程式恒温恒湿试验箱、积架式恒温恒湿试验箱、复合型恒温恒湿试验箱、应力筛选型恒温恒湿试验箱、热循环试验箱、冷热冲击试验箱、应力筛选型冷热冲击箱、高低温低气压试验机、PCT饱和加速寿命试验机、QUV紫外光老化试验机、淋雨试验箱、砂尘试验箱、盐水喷雾试验机等环境检测仪器。

力学试验机方面，我司主要服务于连接器、端子、接插件、手机、电脑、汽车等行业。其中插拔力试验机，按键荷重行程手感试验机，扭力扭转试验机，市场占有比率较高。其中微小扭力试验机主要供货摄像头模组扭力试验机，汽车中控屏旋钮扭力试验机客户。

欢迎广大客户到厂参观并选用我们的检测可靠性试验设备，我们将竭诚为您提供优质的服务和产品。

试验机原理：

插拔力试验机原理结构应用：设定行程或者力值作为测试主要条件，以一定速度设定次数对连接器端子接插件等产品进行往复的插拔力寿命测试。同时可以延伸诸多力学试验机功能。

结构主要组成部分

1. 机械框架：提供稳定、刚性的支撑结构，确保测试精度。

2.  传动系统：

驱动方式：通常采用精密伺服电机或步进电机。

传动机构：高精度滚珠丝杠或同步带传动，将电机的旋转运动转换为测试头的精确直线运动。

 导向机构：直线导轨或精密导柱导套，确保运动平稳、无晃动。

3. 力传感器：

核心部件：安装在测试头上，直接感知插拔过程中的力值。

类型：通常采用高精度、高分辨率的应变片式传感器（如S型、轮辐式）。

量程：根据测试需求选择，常见量程有1kgf, 5kgf, 10kgf, 20kgf, 50kgf, 100kgf, 200kgf甚至更高。

4. 位移传感器：

作用：准确测量测试头的移动距离（行程）。

类型：高精度光电编码器或光栅尺。

5. 测试头：

安装力传感器和夹具适配器的移动部分。

6.  夹具系统：

关键部分：用于牢固、精确地夹持被测样品（公端和母端）。

高度定制化：针对不同形状、尺寸的连接器需要设计和制作专用的治具（Fixture）。治具的设计对测试结果的准确性和重复性至关重要。

7.  控制系统：

核心：嵌入式微处理器或工控机（PC）。

功能：控制电机运动（速度、位置）、采集力传感器和位移传感器的信号、执行测试程序、处理数据。

8.  操作软件：

人机交互界面：用户通过软件设置测试参数（速度、行程、循环次数、触发条件等）、启动/停止测试、监控测试过程。

数据采集与分析：实时显示力-位移曲线，自动计算并记录关键数据（MAX插入力、MAX拔出力、平均力、行程、循环次数等）。

报表生成：生成详细的测试报告，包含曲线图、数据表格、统计结果（如CPK），通常支持导出为Excel、PDF等格式。

9.  安全防护：急停按钮、限位开关等，保护设备和操作人员安全。

插拔力试验机原理结构应用试验机应用领域

连接器行业：USB, HDMI, Type-C, 端子台，线对板/板对板连接器，汽车接插件等。开关行业：按键开关、拨动开关、微动开关的按压力/回弹力/寿命。

消费电子：电池盖、SIM卡托、耳机插孔的插拔力。

汽车电子：各类车载连接器、线束端子的插拔力、保持力、耐久性。

YL器械：各种插拔式接口（如传感器接口、导管连接器）的力值和可靠性测试。

精密制造： 任何需要准确测量插入、拔出、按压、分离力的场合。

若需要插拔力试验机原理结构应用的功能参数可以咨询联往检测设备！
