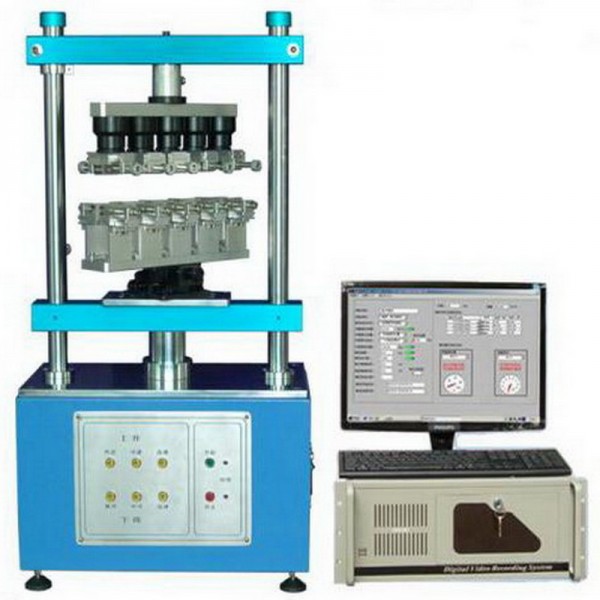

插拔力试验机主要的功能是插拔力测试，我司针对此功能特摘取操作指导中的此项功能进行整理给大家，插拔力试验机测试操作指导按如下步骤执行。当然不同品牌的插拔力可能有不同的软件功能，但操作过程都差不多，下面逐步骤介绍：容易会变形的部位，如果连接器是属于易变型塑料类，则请使用铣沟机加工出一道沟痕并使用专用夹嘴来固定。

2.将连接器公、母端结合到底，并固定其中一端在X-Y移动台的夹具上。(固定时仅能夹持公端或母端的一端，且不可阻碍到另一端的插拔动作)

3.双击桌面的快捷方式打开控制软件。

4.利用操作面板上、下移动按钮将机台移动至适当位置，以使自动求心装置端的夹具能够确实夹持好连接器的另一端。夹持时产品应位于夹片的中心位置以减少测量误差。

5.将公、母端的连接器皆固定好后，调整X-Y移动台的X、Y轴位置，以使自动求心装置能够维持在中心的位置。注意：如果自动求心装置与外壳接触会产生很大误差，使测量结果不正确。

6.将设定画面中的目前行程值归零，接着按下机台操作面板的中速或慢速下降按钮，以使连接器公母端缓慢分离。在确定公母端已经分离后（公母端分离时不能全拔出必须要留一小段用以起导向作用），查看屏幕软件目前行程值为多少，这个数值就表示将会以目前机台停止位置当作零点，机台往上移动多少的行程会使连接器公母端插到底。

7.请将这个数值减0.1或0.2后填入“行程测定范围”内 (减0.1或0.2的目的是为了避免连接器有因插到底而使荷重元损坏的情形) 。而由于行程测定范围是已知，故在设定“荷重测定范围”时设定值必须大于产品大荷重值（但不得超出荷重元大荷重值），使得机台的插拔动作由行程值来控制。

8.依据测试规范将设定画面之各项设定值填入完成。荷重测定范围项的值要大于连接器的大荷重值同时又要小于荷重保护力，当空压数不为零时空压行程要小于或等于行程测定范围的值，要测量动态电阻时底端的测定项名称要选择“插入点电阻”，如果设置了荷重和行程上下限，不合格的资料会在波形图中显示成红色，并且在文字报表中用＊标识出来。荷重单位改后“荷重测定范围”项的值也要一并换算成与所选单位相对应的数值。

9.设定画面中的各项内容设定好后一定要先点选档案中的“预设值存储”将所设定的测试条件存贮至Ｅ或Ｄ盘。然后才能点选执行\测定画面，进入执行画面。

10.将目前荷重和行程值归零后，每按下开始按钮或点选“自动测定”便可开始进行一次试验；如果要进行连续多次试验需首先点选“不连续运转”将勾销掉后再按下开始按钮或点选“自动测定”。

11.试验一次完后可先暂停，接着调整曲线图荷重及行程比例，以方便阅览,如果测试中途需要对行程测定范围、测试速度或测定总次数进行调整，可点下“回首页”回到设定画面中重新输入合适的数值，然后再点下后面的绿色按钮进行存储此时无需重新进行预设值存储而且已经完成的测试可以完整保留。

12.如果测试完成中已经完成的部分测试结果出现了人为因素误差需要进行修正，可按以下步骤进行操作。点下执行画面“设定”项中的“修正测试”将需要修正的序号依次输入并点下“确定”便可对不满意的测试进行再次测试。

13.试验完成后再进入“执行画面”即可打印所需之波形图、报表或寿命曲线图等。

若对插拔力试验机测试操作指导有什么疑问可以咨询唯克检测设备！
