MACX MCR-SL-RPSSI-I-UP 德国菲尼克斯2865968用于向导线变送器供电

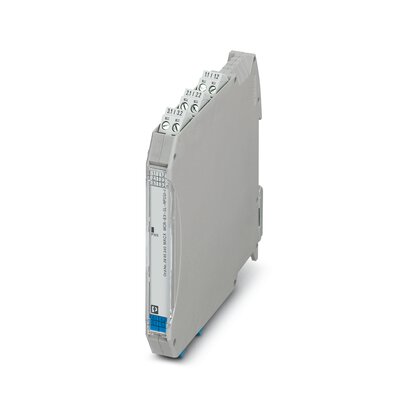

德国菲尼克斯2865968用于向导线变送器供电MACX MCR-SL-RPSSI-I-UP - 馈电隔离器2865968馈电隔离器，用于向2导线和4导线变送器供电，HART透明，宽域供电，SIL 2 (1oo1)/SIL 3 (1oo2)，螺钉连接

上海元锌自动化系统有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海元锌自动化系统有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2865968用于向导线变送器供电

馈电隔离器，用于向2导线和4导线变送器供电，HART透明，宽域供电，SIL 2 (1oo1)/SIL 3 (1oo2)，螺钉连接

产品类型 馈电器
产品系列 MACX Analog
应用 模拟量输入
通道数目 1
型号 隔离放大器，带SIL功能安全
组态 DIP开关

电气隔离 3端隔离
输入和输出之间的电流隔离 是
信号传输行为 In = Out
阶跃响应（10-90%） < 600 µs (适用于跳线4 mA ... 20 mA)
最大温度系数 < 0.01 %/K
最大传输误差 < 0.1 % (终值的)
典型传输误差 < 0.05 % (终值的)
电气隔离
测试电压 2.5 kV AC (50 Hz, 60 s)
过电压类别 II
污染等级 2
电气隔离 输入/输出/电源 IEC/EN 61010-1
标准/规程 IEC/EN 61010-1
额定绝缘电压 300 Vrms
绝缘 安全隔离
电源
品名 馈电隔离器运行
额定电源电压范围 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz)
电源电压范围 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz)
最大电流耗量 < 75 mA (24 V DC / 20 mA)
功耗 < 1.6 W (24 V DC / 20 mA)
功耗 < 1.9 W
电源
品名 馈电隔离器运行
额定电源电压范围 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz)
电源电压范围 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz)
最大电流耗量 < 45 mA (24 V DC / 20 mA)
功耗 < 1.1 W (24 V DC / 20 mA)
功耗 < 1.1 W
德国菲尼克斯2865968用于向导线变送器供电
信号: 馈电隔离器运行
输入说明 有源电流输入
输入数目 1
电流输入信号 4 mA ... 20 mA
发送器供电电压 > 16 V (20 mA)
> 15.3 V (22.5 mA)
信号: 馈电隔离器运行
输入说明 无源电流输入
电流输入信号 0 mA ... 20 mA
4 mA ... 20 mA
电压降 < 3.5 V (输入隔离放大器运行时)

信号: 馈电隔离器运行
输出说明 电流输出（有源和无源）
输出数目 1
电压输出信号 1 V ... 5 V (内部电阻，250Ω，0.1%)
可用DIP开关进行组态
电流输出信号 4 mA ... 20 mA (有源)
4 mA ... 20 mA (无源，外部电源电压14...26V)
负载/输出负载电流输出 < 600 Ω (20 mA)
< 525 Ω (22.5 mA)
输出波动 < 20 mVrms
发生故障时的输出动作 0 mA (输入电缆断开)
≥ 22.5 mA (输入电缆短路)
信号: 馈电隔离器运行
输出说明 电流输出（有源和无源）
电压输出信号 0 V ... 5 V (内部电阻，250Ω，0.1%)
1 V ... 5 V (内部电阻，250Ω，0.1%)
电流输出信号 0 mA ... 20 mA (有源)
4 mA ... 20 mA (有源)
0 mA ... 20 mA (无源，外部电源电压14...26V)
4 mA ... 20 mA (无源，外部电源电压14...26V)
负载/输出负载电流输出 < 600 Ω (20 mA)
< 525 Ω (22.5 mA)
输出波动 < 20 mVrms
发生故障时的输出动作 0 mA (输入电缆断开)
0 mA (输入电缆短路)
德国菲尼克斯2865968用于向导线变送器供电
连接方式 螺钉连接
剥线长度 7 mm
螺纹 M3
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14
紧固扭矩 0.5 Nm ... 0.6 Nm
测试插座
最大直径 2 mm
