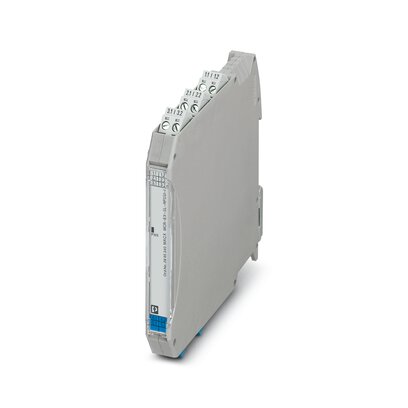

MACX MCR-EX-SL-RPSSI-I 德国菲尼克斯2865340电源/输入隔离放大器

德国菲尼克斯2865340电源/输入隔离放大器菲尼克斯MACX MCR-EX-SL-RPSSI-I - 电源/输入隔离放大器2865340Ex i馈电隔离器和输入隔离放大器，HART透明。将潜在爆炸区的0/4 … 20 mA馈电或有源信号发送到安全区域内的负载（有源或无源）。3路电气隔离，符合IEC 61508的SIL 2，采用螺钉连接

上海元锌自动化系统有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海元锌自动化系统有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2865340电源/输入隔离放大器

Ex i馈电隔离器和输入隔离放大器，HART透明。将潜在爆炸区的0/4 … 20 mA馈电或有源信号发送到安全区域内的负载（有源或无源）。3路电气隔离，符合IEC 61508的SIL 2，采用螺钉连接

产品类型 馈电器
产品系列 MACX Analog
应用 模拟量输入
通道数目 1
型号 Ex i 隔离放大器，带SIL功能安全

电气隔离 3端隔离
输入和输出之间的电流隔离 是
额定条件下的最大功耗 0.95 W (20 mA, 250 Ω)
信号传输行为 In = Out
阶跃响应（10-90%） < 200 µs (适用于跳线4 mA ... 20 mA，负载600 Ω)
< 600 µs (适用于跳线0 mA ... 20 mA，负载600 Ω)
最大温度系数 < 0.01 %/K
温度系数，典型值 < 0.004 %/K
最大传输误差 < 0.1 % (终值的)
典型传输误差 < 0.05 % (终值的)
防止极性逆转 是
电气隔离
测试电压 2.5 kV AC (50 Hz, 60 s)
过电压类别 II
污染等级 2
电气隔离 输入/输出/电源 IEC/EN 61010-1
标准/规程 IEC/EN 61010-1
额定绝缘电压 300 Vrms
绝缘 安全隔离
电气隔离 输入/输出 IEC/EN 60079-11
标准/规程 IEC/EN 60079-11
额定绝缘电压 265 Vrms
电气隔离 输入/电源 IEC/EN 60079-11
标准/规程 IEC/EN 60079-11
额定绝缘电压 265 Vrms
电气隔离 输出/电源 IEC/EN 60079-7
标准/规程 IEC/EN 60079-7
额定绝缘电压 265 Vrms
电源
品名 馈电隔离器运行
额定供电电压 24 V DC -20 % ... +25 %
电源电压范围 19.2 V DC ... 30 V DC
最大电流耗量 < 76 mA (24 V DC / 20 mA / 1000 Ω)
< 55 mA (24 V DC / 20 mA / 250 Ω)
功耗 < 1.1 W (24 V DC / 20 mA / 1000 Ω)
< 0.95 W (24 V DC / 20 mA / 250 Ω)
< 1.2 W (24 V DC / 20 mA / 0 Ω)
功耗 < 1.8 W (20 mA / 1000 Ω)
< 1.3 W (20 mA / 250 Ω)
电源
品名 馈电隔离器运行
额定供电电压 24 V DC -20 % ... +25 %
电源电压范围 19.2 V DC ... 30 V DC
最大电流耗量 < 44 mA (24 V DC / 20 mA / 1000 Ω)
< 27 mA (24 V DC / 20 mA / 250 Ω)
功耗 < 0.75 W (24 V DC / 20 mA / 1000 Ω)
< 0.65 W (24 V DC / 20 mA / 250 Ω)
< 0.95 W (24 V DC / 20 mA / 0 Ω)
德国菲尼克斯2865340电源/输入隔离放大器
信号: 馈电隔离器运行
输入说明 有源电流输入，本安
输入数目 1
输入信号 电流
电流输入信号 4 mA ... 20 mA
电流限值 25 mA
发送器供电电压 > 16 V (20 mA)
> 15.3 V (22.5 mA)
极性化及电涌保护 是
欠压/过压信号范围 0 mA ... 24 mA (用于诊断的扩展传输范围)
信号: 馈电隔离器运行
输入说明 无源电流输入，本安
电流输入信号 0 mA ... 20 mA
4 mA ... 20 mA
电压降 < 3.5 V (输入隔离放大器运行时)
欠压/过压信号范围 0 mA ... 24 mA (用于诊断的扩展传输范围)

信号: 馈电隔离器运行
输出说明 电流输出（有源和无源）
输出数目 1
电流输出信号 4 mA ... 20 mA (有源)
4 mA ... 20 mA (无源，外部电源电压14...26V)
负载/输出负载电流输出 < 1000 Ω (20 mA)
< 825 Ω (24 mA)
输出波动 < 20 mVrms
发生故障时的输出动作 0 mA (输入电缆断开)
≥ 22.5 mA (输入电缆短路)
欠压/过压信号范围 0 mA ... 24 mA (用于诊断的扩展传输范围)
信号: 馈电隔离器运行
输出说明 电流输出（有源和无源）
电流输出信号 0 mA ... 20 mA (有源)
4 mA ... 20 mA (有源)
0 mA ... 20 mA (无源，外部电源电压14...26V)
4 mA ... 20 mA (无源，外部电源电压14...26V)
负载/输出负载电流输出 < 1000 Ω (20 mA)
< 825 Ω (24 mA)
输出波动 < 20 mVrms
发生故障时的输出动作 0 mA (输入电缆断开)
0 mA (输入电缆短路)
欠压/过压信号范围 0 mA ... 24 mA (用于诊断的扩展传输范围)
