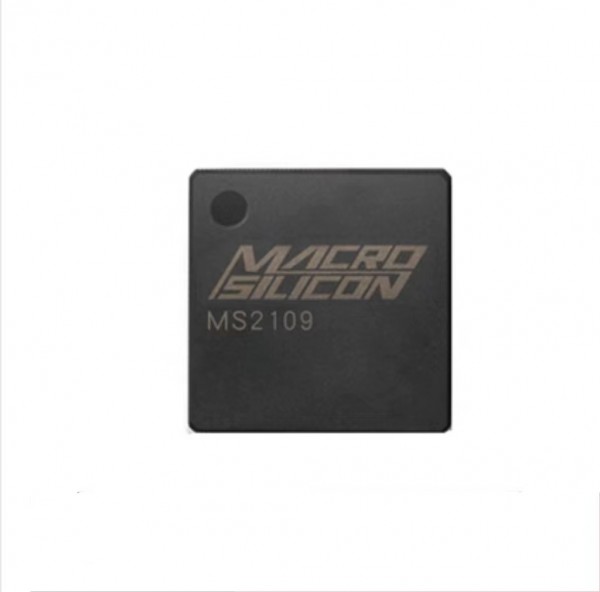

MS2109 宏晶微 高清视频采集芯片

MS2109 是一款高清视频采集芯片

深圳市量子视讯有限公司中国总部位于全球大的电子元器件积聚区----繁华的深圳华强北商业区, 是一家专业代理经销世界知名厂家集成电路、电子元器件的商业企业。公司汇聚了一批具有“诚信、专注、专业、高效”精神的电子元器件服务人才，依托深港地缘优势，竭诚为国内外各电子商家、制造商、大中型企业及研究机构提供手的货源、信息及配套解决方案增值服务。 经过多年的悉心积累，公司已与PERICOM, SEMTECH ，THINE, AATI, MPS, AOS,ON,TVIA、等众多知名IC厂家及等代理经销机构建立了稳固、持久的业务伙伴关系，拥有完善的供销网络，并长期备有大量现货库存。公司坚持“品质、现货经营、薄利多销、服务至上”的代理经销理念，向客户提供全方位的优质服务。

1.

MS2109 是一款高清视频采集芯片，内部集成 USB2.0 控制器和数据收发模块、HDMI RX模块和音视频处理模块。MS2109 可以将 HDMI 接口输出的音视频信号通过 USB 接口传送到 PC智能或平板电脑上预览或采集。USB 视频符合 UVC 规范,音频符合 UAC 规范，音频支持 12S输入和 SPDIF 输出，支持 Windows、Android 和MacOS 系统。



2.

功能特征



HDMIRX

HDMI 1.4b 兼容

支持 DVI1.0

支持 HDCP 1.4

支持 RGB444、YCBCR422、YCBCR444、YCBCR420 color space

支持 deep color 24/30/36 位模式

支持 CEA-861-E/CEA-861-F 视频格式

最大输入分辨率 3840x2160@30HZ



视频输出

支持YUV 和JPEG 两种模式输出

最高输出分辨率 1920x1080@30HZ

支持用户定制分辨率

兼容 USB1.1 模式

兼容 UVC1.0 协议



音频输出

支持 SPDIF 输出

默认 96kHz 单声道输出

支持定制分辨率输出

USB Audio 符合 UAC1.0 规范



数字音频输入

支持数字音频 I2S 输入



UBS2.0

集成 USB2.0 Device

支持描述符定制



操作系统支持

Windows XP/7/8/10

Andriod5.0 或以上

MacOS



时钟处理

只需外接一个 24Mhz 无源晶振

内建 PLL 电路



供电与复位

内建上电复位电路



封装

OFN-48 塑封 (7mmx7mm)

无铅，符合 RoHS



3. 应用场景

高清采集卡

安防监控

医疗影像
