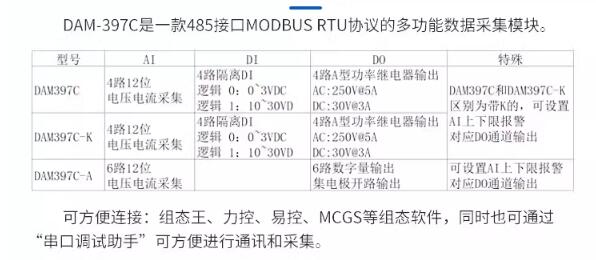

DAM-397C 4路12位模拟量输入4路AO 4路DI采集模块

模拟量输入

输入通道

4路单端模拟量输入

输入类型

电压输入/电流输入

采集量程

0~5V，1~5V，0~2.5V，0~20mA，4~20mA

默认出厂值4~20mA

采样速率注1

200sps（总通道）

不超过200sps（单通道/通道使能数量）

分辨率

12位

采集精度

1‰

输入阻抗

电压量程：10MΩ  电流量程：249Ω

量程设置

每通道可独立配置量程

数字量输入

输入通道

4路数字量输入

输入类型

湿接点

接线方式

共阴极/共阳极

逻辑电平

逻辑0：0~3VDC

逻辑1：10~30VDC

工作模式

DI输入

数字量输出

输出通道

4路数字量输出

输出方式

A型功率继电器输出

触点容量（阻性）

AC:250V@5A

DC:30V@3A

继电器闭合时间

7ms

继电器断开时间

3ms

总动作时间

10ms

绝缘电阻

>1GΩ@500VDC

最高动作频率

20次/分钟(额定负载下)

电气耐力值

@30VDC/3A  典型值1x10⁵次(动作频率20次/分钟)

@250VAC/3A  典型值1x10⁵次(动作频率20次/分钟)

机械耐力值

典型值2x10⁷次（无负载@动作频率180次/分钟）

脉冲输出频率

≦3Hz

逻辑电平

逻辑0：继电器断开

逻辑1：继电器吸合

工作模式

DO输出

其他

通讯接口

RS485

隔离电压

1500VDC

RS485传输速率注2

最大180次/秒（单模块总通道，115200bps下）

最大24次/秒（单模块总通道，9600bps下）

最大3次/秒（单模块总通道，1200bps下）

波特率

1200~115200bps

看门狗

软件看门狗

供电电压

+15~30VDC

电源保护

电源反向保护

功耗

额定值0.5W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-20℃～＋85℃
