xp313 中控supcon卡件xp313智能电流卡xp313

XP313电流信号输入卡是6路电流信号（Ⅱ型或Ⅲ型）输入卡，并可为六路变送器提供+24V隔离配电电源。它是一块带CPU的智能型卡件，对模拟量电流输入信号进行调理、测量的同时，还具备卡件自检及与主控制卡通讯的功能

济南凯利云设备有限公司长期供应浙大中控DCS 系统，电工电器，仪器仪表--- JX-300XP JX-300X ECS100 ECS700等主营浙江中控DCS,，工控系统,中控卡件、中控安全栅、中控隔离器、中控无纸记录仪/中控校验仪、操作员软件狗、操作台和利时卡件，和利时系统等备件等其他备件系统，公司长期库存XP系列的中控控制卡件，SP系列卡件，FW系列等浙江中控DCS系统卡件等其他备件，中控其他产品，中控备件及和利时备件SM系列、FM系列、K系列等DCS其他系统备件

中控supcon卡件xp313智能电流卡xp313  XP313电流信号输入卡是6路电流信号（Ⅱ型或Ⅲ型）输入卡，并可为六路变送器提供+24V隔离配电电源。它是一块带CPU的智能型卡件，对模拟量电流输入信号进行调理、测量的同时，还具备卡件自检及与主控制卡通讯的功能
售后服务：提供技术服务， 包装：盒装， 优点;

XP313卡的六路信号调理分为二组，其中1、2、3通道为第一组，4、5、6通道为第二组，同一组内的信号调理采用同一个隔离电源供电，两组间的电源及信号互相隔离，并且都与控制站的电源隔离。

当卡件被拔出时，卡件与主控制卡通讯中断，系统监控软件显示此卡件通讯故障。 XP313卡的每一路可分别接收II型或III型标准电流信号。当需XP313卡向变送器配电时，通过DC／DC对外提供六路+24V的隔离电源，每一路都可以通过跳线选择是否需要配电功能。推荐同一组信号同时配置为配电或不配电使用。

卡件具有自诊断功能，在采样、信号处理的同时进行自检。如果卡件为冗余状态，一旦自检到错误，工作卡会主动进行切换，将工作权交给备用卡保证输入信号的正确采样，同时故障卡件点亮红灯并报警。如果卡件为单卡工作，一旦自检到错误，卡件会点亮红灯并报警。

用户可通过上位机对XP313卡进行组态，包括选择信号类型（II型或III型标准电流信号）、卡件地址、滤波等设置选择。详细组态说明请参考系统组态说明书，此处不再赘述。

技术特性

2．1  输入点数     ：6点 2．2  分辨率     ：15bit，带极性 2．3  输入信号：  可组态选择

标准电流（Ⅱ型）0～10mA 标准电流（Ⅲ型）4～20mA

2．4  输入阻抗     ：250Ω 2．5  隔离电压     ：现场侧与系统侧—500VAC                   组与组之间    —500VAC 2．6  共模抑制比：≥100db       串模抑制比: >50db

2．7   供电：      ＋5V：  < 50mA ＋24V：< 200mA 2．8 配电：

负载能力： <1KΩ (20mA)

短路保护电流：  <30mA (单卡，每通道)

2．9  精度：      如表2. 1所示

表2. 1

信号类型                   测量范围             精度

标准电流（Ⅱ型）           0～10mA            ±0.2%FS

标准电流（Ⅲ型）           4～20mA            ±0.2%FS

2．10 Ⅲ型信号具备断线检测功能，而II型信号不具备此功能

3.  结构特征

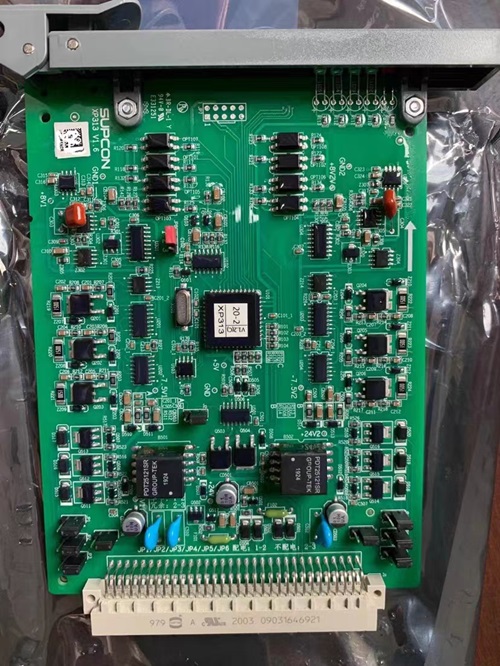

XP313电流信号输入卡外形如图3.1.所示。 卡件尺寸：160×120mm

电流信号输入卡可测量6路电流信号（二型或三型），并可为6路变送器提供+24V隔离配电电源。它是一块带CPU的智能型卡件，对模拟量电流输入信号进行调理、测量的同时，还具备卡件自检及与主控卡通讯的功能。

型号	XP313
卡件电源
5V供电电源	5VDC,Imax<50mA
24供电电源	24VDC,Imax<200mA
是否支持冗余
支持
输入回路
通道数	6路
信号类型	电流信号（二型或三型），组态可选
滤波时间	组态可选
分辨率	15bit,带极性
输入阻抗	250
隔离方式	光电隔离，分组隔离
隔离电压	500VAC 1分钟（现场测与系统侧） 250VAC 1分钟（组组之间）
共模拟制比	>100Db
串模拟制比	>50db
负载能力	20mA
短路保护电流	<30mA
短路检测	三型号具备，二型号不具备
