FH-XC200 无人机无线电高度表

FH-XC200无人机无线电高度表可以连续精确测量载体对地面或海面的相对高度，可以广泛应用于飞机着陆系统、直升机高度指示仪表、超低空飞行的地面跟踪系统等方面。本无线电高度表中采用微波集成电路，使整个设备体积和重量很小，产品故障率低， MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能，大大增强了设

  公司成立于2009年，注册资金200万元，公司总部位于古城西安经济技术开发区凤城二路22号。是一家集产品研发、生产、代理销售为一体的高科技公司。

公司主要业务有：

设计、开发和生产振动、冲击加速度/速度/力/压力/位移等传感器及相关信号调理器、振动激励系统、动态信号数据测试与采集、动态信号分析与模态测试等产品；

设计、开发和生产无线电高度表（雷达高度计），气压高度计，基于MEMS技术的惯性组合导航产品，以及其它定制产品开发和非标测控系统定制项目，并承接OEM定制服务；

公司代理业务：美国AST压力传感器、美国SDI电容加速度传感器、ROKE无线电高度表、avenet无线电高度表等、高速数据采集卡、视频采集卡、图像采集卡、便携加固计算机/Getac及松下加固笔记本/加固机箱、单板计算机及嵌入式系统、计算机仿真模拟、高速图像及雷达信息处理、航空测试设备（总线测试仪、线缆测试仪、飞机供电特性参数测试仪、高速大容量实时数据采集记录系统）、电源模块。

1概述

FH-XC200无人机无线电高度表可以连续精确测量载体对地面或海面的相对高度，可以广泛应用于飞机着陆系统、直升机高度指示仪表、超低空飞行的地面跟踪系统等方面。本无线电高度表中采用微波集成电路，使整个设备体积和重量很小，产品故障率低， MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能，大大增强了设备的实用型以及设备的可靠性和可维修性。

2主要技术指标 2.1主要机械指标

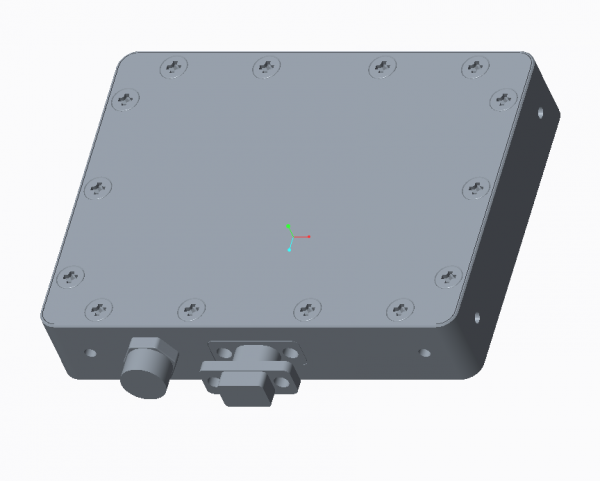

a.  收发机尺寸：90mm×70mm×17mm

b.  收发机质量：≤250g

c.  天线形式：内置

d.  外壳材质：铝合金

2.2无人机无线电高度表主要电性能技术指标

a.      工作体制：          调频连续波（FMCW）

b.      工作频率范围：      24000 ～ 24300 MHz

c.      频偏：              300MHz

d.      测高范围：          0.5 ～200m

a.      测高精度（数字输出）： 0.5-30m，   ± 0.3m

                          30-200m， ±0.5m

b.      最大灵敏度：        优于-110dB dBm

c.      发射功率：          ≥ 15 mW

d.      电源：              直流 8-30V

e.      功耗：              ≤2.5W

f.       输出特性：        数字输出RS422；或按用户要求

g.      响应时间：        不大于0.5秒。

2.3无人机无线电高度表天线主要技术指标

a.      增益：                ≥5dBi

b.      线性工作频率范围：    24000 ～ 24300 MHz

c.      波瓣宽度：            E面和H面均≥30°；

d.      驻波系数：            24000 ～ 24300 VSWR≤1.8

e.      天线隔离度：          隔离度≥50dB

2.4环境条件

a.      存储温度：            －40℃～＋70℃

b.      工作温度：            －40℃～＋60℃
