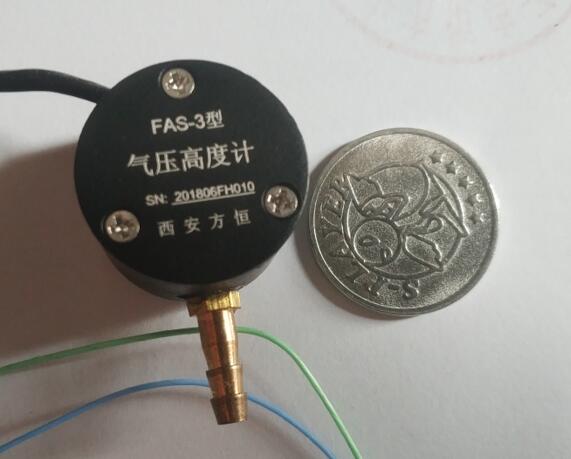

fas-3 高精度气压高度计

FAS-3高精度气压高度计用于测量海拔高度的气压高度计。选用高精度压力传感器，采用高性能 MCU 对检测数据进行分析、处理、计算，并在全工作温度范围（ -50℃～+85℃）对检测信号进行温度补偿，最终得到的高度信号经过 RS422/RS232（可选）接口输出。

  公司成立于2009年，注册资金200万元，公司总部位于古城西安经济技术开发区凤城二路22号。是一家集产品研发、生产、代理销售为一体的高科技公司。

公司主要业务有：

设计、开发和生产振动、冲击加速度/速度/力/压力/位移等传感器及相关信号调理器、振动激励系统、动态信号数据测试与采集、动态信号分析与模态测试等产品；

设计、开发和生产无线电高度表（雷达高度计），气压高度计，基于MEMS技术的惯性组合导航产品，以及其它定制产品开发和非标测控系统定制项目，并承接OEM定制服务；

公司代理业务：美国AST压力传感器、美国SDI电容加速度传感器、ROKE无线电高度表、avenet无线电高度表等、高速数据采集卡、视频采集卡、图像采集卡、便携加固计算机/Getac及松下加固笔记本/加固机箱、单板计算机及嵌入式系统、计算机仿真模拟、高速图像及雷达信息处理、航空测试设备（总线测试仪、线缆测试仪、飞机供电特性参数测试仪、高速大容量实时数据采集记录系统）、电源模块。

FAS-3 高精度气压高度计使用说明

一、高精度气压高度计产品特点

1、数字式输出、精度高

2、适应温度范围宽、互换性强、年稳定性好
3、体积小、功耗低

4、抗潮湿、抗冲击、抗震动性能好

二、产品描述
FAS-3高精度气压高度计测量海拔高度的气压高度计。选用高精度压力传感器，采用高性能 MCU 对检测数据进行分析、处理、计算，并在全工作温度范围（ -50℃～+85℃）对检测信号进行温度补偿，最终得到的高度信号经过 RS422/RS232（可选）接口输出。

三、高精度气压高度计应用
1、惯性导航系统
2、海拔高度测量仪器

四、技术指标

1. 高度量程：－1000m ～ ＋10000m

2.      测量精度：－1000m ～ ＋5000m （±10米）

5000m ～ 10000m  （±20米）

3.   电压：5±0.2V 直流

4.      电流：< 15mA

5.   输出：RS422/RS232（可选）

6.   工作温度：-55℃～+85℃

7.      重量：＜100

8.  体积：Φ25×17

五、引线定义

引出线颜色	RS232 接口	RS422 接口	备注
红色	电源正		注： RS232_GND (RS422_GND) 与电源负在产 品内部短接
黑色	电源负
绿色	RS232_TX	RS422_TX+
蓝色	RS232_RX	RS422_TX-
白色	RS232_GND	RS422_GND

六、输出格式
高精度气压高度计波特率： 57600（可选定）， 1 位起始位、 8 位数据位、 1 位停止位，无奇偶校验位。输出刷新率： 25Hz。通电后产品自动输出数据，无须外部指令。
每帧数据格式：每帧 5 个字节，定义如下：

字节序号	信号	定义
0	0xAA	帧起始字节
1	0x55	帧起始字节
2	H_H	高度编码信号的高 8 位
3	H_L	高度编码信号的低 8 位
4	校验和	校验和

校验方式采用 256 补码校验，即 0～4 字节的累加和的低 8 位为 0。
七、编码方式
高度数据实际为浮点数，采用如下编码方式后以 16 位二进制整数输出。
高度编码： 16 位高度编码数据=（高度值+1000）×65536÷12000
高度值单位： m（米）
