交直流温升稳流试验设备

交直流温升稳流试验设备也称发热试验,它是开关电器最基本的试验项目之一。开关电器在正常通电使用的情况下,内部不免有各种电能损耗。这些损耗可归纳为三种：一是金属导电体的有效电阻损耗，包括集肤效应和邻近效应的附加损起在内；二是铁磁体的涡流和磁滞损耗；三是绝缘体的介质损耗。对低压开关电器来说，由于电压低，介质

西安维思创立至今，作为国内一家专注于工业自动化、工业物联网的自动化技术企业，始终致力于发挥人工智能技术领域多年积累的优势，坚持以云计算为基础，以人工智能为抓手，聚焦传统工业、交通、能源、石油化工等重要行业赛道。为西门子、ABB、施耐德、国家电网等大型国内外企业提供了专业的产品和服务。

   与普通的试验系统相比，交直流温升稳流试验设备具有以下特点：
     （1）可靠性
        本设备主要用于对开关电器元件及成套设备进行温升试验，具有时间长、电流大的特点，试验系统本身需要先经受住这种极端工况的考核，才能论及对试品的测试检验。本设备各部分的硬件均采用可靠性高的部件，确保系统可以在试验工况下长期稳定的工作，以确保试验系统的安全可靠。
     （2）先进性
        本设备软硬件选型均采用目前主流产品，在设计上充分借鉴现有类似产品的特点，积极引进先进的产品和设计理念，取长补短，确保系统在设计思路和方案上的先进性。控制系采用工业计算机+高精度控制与数据采集卡，系统接口采用主流的高速以太网接口，人机界面采用进口组态软件设计，通过目前工业行业最先进的解决方案，为用户提供先进、准确的试验系统。
     （3）安全性
        系统具备完善的保护功能，除了常规的配电电路短路、过载、欠压、过压等保护功能为，还设计有基于时间电流和产品状态的保护功能，对系统中出现的各种故障提供完善的保护，根据故障情况进行报警或跳闸处理，以确保试验设备及人身安全。系统操作及故障问题均自动记录归档，供问题排查时参考。
    （4）成熟性
       我公司作为专业的电器试验设备供应商，拥有丰富的寿命、温升、特性等可靠性与性能测试设备与试验室项目经验，从系统设计、设备选型各个环节把握试验要求，产品成熟可靠，可极大地提高用户效率。

结构

        交直流温升稳流试验设备从结构上分为配电、调压、升流、控制4部分。其中，配电部分提供整个设备主回路与控制回路电源，调压部分通过调节输出电压达到调节电流的效果，升流部分提供交流大电流输出，控制柜实现调节电流、稳流以及全部试验过程的控制功能，控制台用于进行设备操作及数据采集。

性能与技术优势

采用我公司交直流温升试验设备与同类产品相比有明显的性能与技术优势，主要体现在以下几方面：
①结构简单，无需水冷等特殊散热部件，主回路及控制回路结构较简单，便于操作使用；
②便于维护，设备无特殊或集成元器件，采用模块化设计，便于用户维修维护；
③交流波形好，由于高精度变频电源，调压回路精度高、波形畸变小;

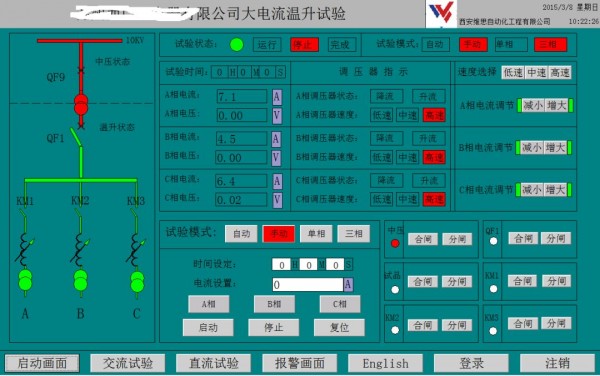

④控制与数采功能完善，设备采用集成的独立控制台进行控制操作，控制、数据采集可通过软件设置，试验过程自动完成，可实现多段电流调节等功能，试验数据自动保存至数据库，并可根据用户要求导出为excel、图片等多种格式。

交直流温升稳流试验设备技术参数

（1）主要技术参数
海拔高度：<1000m；
环境温度：-15℃-+45℃；
防护等级:IP20；
空气相对湿度：<95%；
输入电压：交流380V，±10%（三相四线）；
工作频率：50Hz；
输出电压：开口电压6V;
输出电流：AC 7000A（三相四线）;
电流精度：<+1%;
三相不平衡度：<+1%；
输出方式：铜排；
冷却方式：自然冷却；
耐压绝缘阻抗：AC2500V 1分钟，50兆欧对地。

（2）功能特点
除满足标准的参数要求外，本设备还具有以下性能特点：
1. 操作界面友好简单：用户仅需要设置电流、时间等基本参数，程序可自动完成整个试验过程；
2. 多段稳流模式，用户可以根据需要，设置各段电流及通电时间，以实现阶梯型升流、降流操作，最多可设置6段工作特性，以进行快速升降压测试；
3. 具有可靠的过热、过流、过压、超温及短路等完善的保护功能；
4. 可显示并保存电流、温度等参数曲线；
5. 可实现操作、报警等数据记录；
6. 测量设备均通过国家认可试验室计量，附有计量报告，方便用户使用。
