微波网络矢量分析仪测试

微波网络矢量分析仪测试:矢量网络分析仪是一种电磁波能量的测试设备。它既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据

本公司可进行以下各类仪器测试：EXAFS、球差电镜、冷冻电镜、原位透射、原位XRD、原位拉曼、原位红外、原位XPS、原位EBSD、穆斯堡尔谱、TOF-SIMS、fS-TAS、球差电镜、FIB、TEM度(可离子减薄、双喷、FIB制样)、磁性HRTEM、SAED、MAPPING、原位TEM、三维重构等。SEM（ 冷场/热场超高分辨，10-20万倍(云直播) ），EBSD 机械抛光/电解抛光原位EBSD测试 。AFM 、形貌、杨氏模量等。工业CT 、EPMA 、三维轮廓仪、共聚焦显微镜。常规XRD、原位XRD、UPS、单晶、XRF、SAXS。能谱XPS、TOF-SIMS、俄歇电子谱辉光质谱。 光谱 红外、拉曼、紫外、荧光、圆二色谱、fs-TAS。物理吸附、化学吸附。核磁 液体核磁、固体核磁、ESR/EPR穆斯堡尔谱。热分析 TG-DSC TG-MS 、TG-IR、 热膨胀TMA、 DMA 、比热容 、导热系数 。锥形量热仪 、极限氧指数、 UL94燃烧 。色谱质谱 、MS 、 HPLC 。物性测试 VSM、 SQUID 、PPMS 。粒度 ZETA 、固体ZETA 接触角。粘度 、矢量网络 、水分测定、 霍尔效应 、塞贝克系数、 流变仪 、电导率、 阻抗 、肖特基 、光电流、 SPV 、电磁屏蔽 、介电、 透气性测试 。力学性能 纳米压痕、 微米划痕、 拉伸 、疲劳 、冲击、 残余应力、 硬度、理化分析实验室、材料测试实验室、研发实验室等，提供化学测试、生物实验外包、环境检测、模拟计算、科研绘图在内的各类科研服务。

微波网络矢量分析仪测试
微波网络矢量分析仪测试介绍：

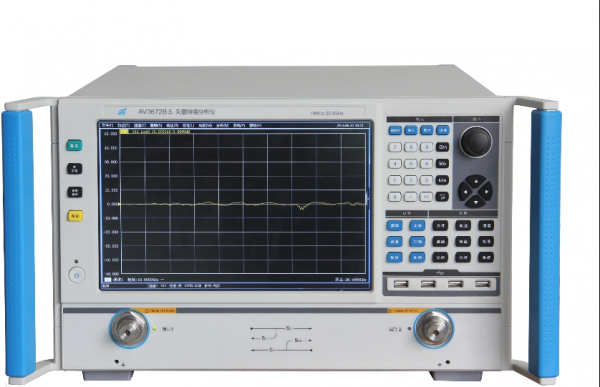

微波网络矢量分析仪将合成扫频信号源、多通道幅相接收机和S参数测试装置有机地结合在一台仪器中，具有结构紧凑、测量频带宽、测量速度快和携带方便等特点，测量通过一次扫描，可同时获得被测网络正反向四个S参数的幅度信息、相位信息和群延迟特性。
微波网络矢量分析仪测试功能：1.既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据。2.可以测试电磁屏蔽和吸波性能。3.电磁屏蔽计算主要用S参数，吸波效率计算用电磁参数。
微波网络矢量分析仪测试要求
1，粉末样品至少200mg（不需要提供石蜡）；
2，块体样品测试同轴法，样品尺寸精度要求很高，内径3.04，外径7mm；厚度：不限，一般统一选择（ 2±0.040 mm）；
3，块体样品测试波导法，不同范围对应不同尺寸，要求样品表面尽量平整光滑、无弯曲。样品尺寸：标准尺寸或者长宽尺寸偏大2-3mm，样品厚度：不限，微米级别-20mm都可以，对于厚度小于0.5mm的薄膜，由于较脆弱，制样不易，尽量大小要提供比标准尺寸大一些，以免出现漏磁，造成数据偏差。
标准尺寸具体如下（宽*长）：
1.13-1.73GHz：82.4*164.8 mm
1.72-2.61 GHz：54.46*108.92 mm
2.60-3.95 GHz：33.89*71.84 mm
3.94-5.99 GHz：22.0*47.25 mm
5.38-8.17 GHz：15.75*34.70 mm
8.2-12.4GHz：22.9*10.2mm
12.4-18.0GHz：15.9*8.03mm
18.0-26.5GHz：10.95*4.5mm
26.0-40.0GHz：7.15*3.60mm；
4，块体样品测试弓形法，要求 180*180mm，300*300mm，两个尺寸中的一种（直接测吸波效率的，测不了电磁参数）。
5，SPDR 接受块体样品，测试需要厚薄均匀，介电常数＞20，
尺寸具体如下（长宽/直径范围，厚度）：
1G：110-190mm，3mm
2.5G：60-120mm，3mm
3G：50-120mm，3mm
5G：50-100mm，1.6mm
10G：30-100mm，1mm
15G：20-100mm，0.5mm
20G：20-40mm，0.5mm
28G：20-40mm，0.5mm
39G：20-40mm，0.5mm
微波网络矢量分析仪测试常见问题
1. 薄膜样品是否可以测试？
根据频率确定测试方法，但是鉴于薄膜样品的情况，一般适合用波导法测试，厚度要求不是很严格，需要自己测量好薄膜的厚度。
2. 粉末测试时，和石蜡的掺杂比怎么确定？
这个最好根据自己的样品成分，参考文献来确认。不同样品合适的掺杂比例不同。一般测试时，也很难做到一个掺杂比例就可以得到比较好的测试结果，可能需要根据一个比例的测试结果，来调整掺杂比例，以获取更优的测试结果。但是一般样品的比例太高的话，不一定能制成同轴环，所以可能制样不成功，无法测试。
3. 为什么有的介电常数是负值？
一般可能是因为试样的浓度太高了（即和石蜡掺杂时，样品的比例太高），基本上快成导体了，已经形成导电通道了，介电数据异常了，不过可以看S参数计算屏蔽效能。这时候材料就只有屏蔽效果了，没有吸波性能了，和金属板差不多了，超过预设阈值了，有导电通道了，不适合这个仪器测试范围了。这种情况，一般建议调整降低样品的比例。
4. 磁导率的虚部为什么是负值？
一般这种情况，样品里可能都含有碳材料
