D671X 气动蝶阀 气动蝶阀型号

中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量

上海意威阀门有限公司
上海意威阀门有限公司台资企业。专业从事阀门的研制、生产和销售及售后服务于一体，并代理进口阀门的综合型企业。
意威阀门有限公司产品有：疏水阀、减压阀、球塞阀、蝶阀、闸阀、截止阀、止回阀、柱塞阀、调节阀、捷流阀、过滤器、刀闸阀、波纹管阀门系列、水力控制阀系列、旋塞阀、保温阀、电磁阀、针形阀等。广泛应用于：化工、石化、造纸、印染、采矿、电力、食品饮料、制药、给排水、消防、市政、电子工业等领域。
意威阀门有限公司拥有台湾、德国引进的大型高压锻造设备、高效的热处理调质炉，大规模的柔性制造生产线，精密的CNC数控机床，多功能的加工中心，高科技电子束焊接中心等世界领先水平的生产加工设备，并具有超声波及X射线无损检测仪、3D精测等先进的检测装置。先进齐全的加工设备和工艺，完备的检测手段和国际化的质量保证和控制体系，以先进的生产运营管理，使我们的产品质量稳定可靠，深受用户信赖。永远为您提供最优质的产品和服务。
意威阀门有限公司代理进口阀门有：德国：LIK、EBRO、ARI、TOP、GEFA、Wayan日本:YOSHITAKE、KITZ、VENN、OKM、CHITACH美国:ARMSTRONG、VT、BLACK、RUIKE英国：UK、OBE、spiraxsarcd台湾：YQ、FS、KSW、JDV、MODENTIC、DR。
真诚希望：您的光临、指导！您的需要：我们的追求！

中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到效果。 　　软密封蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。其主要特点为： 　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。 　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。 　　3、流量特性趋直线，调节性能好。 　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。 　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。 　　6、密封件可更换，且密封可靠达到双向密封。　 　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。 　　8、该阀可设计成法兰连接和对夹连接。 　　9、驱动方式可选择手动、电动或气动。
中线型软密封蝶阀密封结构
本公司在生产软密封蝶阀的过程中，不断吸取外技术和结构特点，为满足广大用户不同工况的需求，本公司所生产软密封蝶阀均采用     1、普通中线型蝶阀，     2、复合阀座中线型蝶阀，     3、包覆蝶板的中线型蝶阀。其密封副结构如下：
	蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。 　　阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

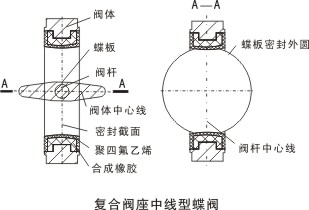

	密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性，从而使蝶阀的寿命得以提高。 　　其密封原理和结构特点同普通中线型蝶阀相同。
	密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座、使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。 　　其密封原理和结构特点同普通中线型蝶阀相同。

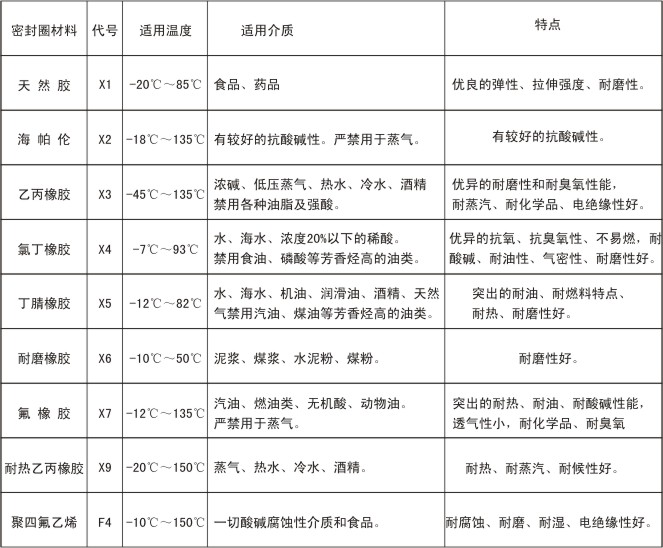

密封圈材料
阀密封圈材料 体材料：灰铸铁 ( HT200、HT250 )     球墨铸铁 ( QT400、QT450 )                碳钢 (WCB、WCC、LCB)        铬钼钢 (WC5、WC6、WC9)     合金钢                不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)      内件材料：不锈钢 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )                碳钢    铬钼钢    特殊钢   连接形式：法兰、对夹、 驱动方式：手动、蜗轮传动、电动、 气动.

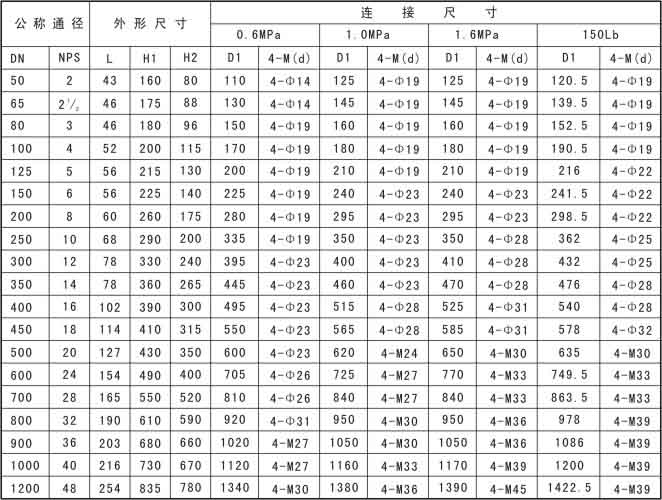

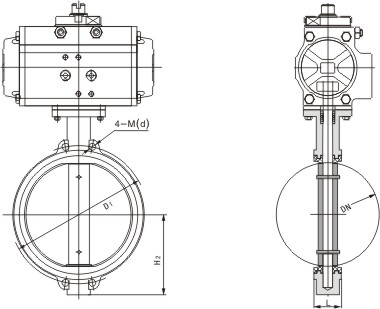

主要外形和连接尺寸(对夹式)
