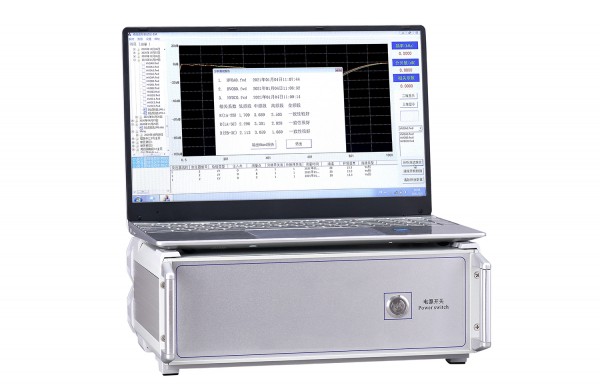

ZNRZ-II变压器绕组变形测试仪

ZNRZ-II变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断

武汉中能新仪电气有限公司是一家位于武汉市东湖新技术开发区集研发、生产、销售电力试验设备的现代化企业。本公司是致力于电气试验设备、继电保护设备、电力检测仪器仪表研发生产的专业公司。公司严格按照ISO9001标准质量体系的要求来规范品质管理，从元器件的采购到半成品的生产再到整机的安装调试后形成产品的过程，都经过严格的检验关。公司坚信：质量是工业产品的生命线，每颗螺丝都是我们关注的对象。优越的地理位置、雄厚的人才储备及的管理制度是公司不断发展壮大的力量源泉。公司不断加大市场的开拓力度，仪器的规模和盈利能力保持快速、稳定增长。 公司地处九省通衢的中国历史文化名城湖北武汉，地理位置优越，北眺环境优美、交通便利、山青水秀的东湖风景区，近邻中华名校——华中科技大学及武汉大学、武汉理工大学等。得天独厚的地理资源优势，让中能新仪掌握高、新、尖技术的高级工程师和谙熟现代企业管理制度的管理精英，拥有专门从事测试仪器、仪表研发、生产及营销的队伍。公司拥有具有多年现场经验的专业技术人才和完善的售前、售中、售后服务团队。 武汉中能新仪电气有限公司一直坚持走投入、创新，再投入、再创新的可持续发展道路，从初创阶段单一的产品，发展到研发生产串联谐振试验系列、电缆故障检测系列、微机继电保护系列、局部放电检测系列、高压耐压试验系列、绝缘/接地电阻测试系列、变压器检测系列、绝缘子避雷系列、断路器（开关）测试系列、SF6油化测试系列、电力测试附件产品等十四大类共计190余种产品。同时公司还为客户选配承装承修承试高压试验设备，目前，已实现产品的系列化、多元化、规模化。中能新仪已成长为一家集科研、开发、生产、销售、咨询、安装、调试、服务为一体的高科技电力服务企业。 “诚信立足，创新致远”是中能新仪电气公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，公司将严守承诺，积极进取，进一步加大研发投入，开发好的产品与用户共享，并谒诚为广大用户提供佳的服务。让中能新仪公司的努力化为您的满意。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。



变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。





产品别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪





产品特点：

1、硬件机芯采用DDS专用数字高速扫频技术，准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。



2、采集控制采用高集成化微处理器，选用精密、高稳定元器件，高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明显变化)，对同一相重复试验，测量重复率在99.5%以上。



3、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。



4、在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。



5、测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。



6、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。



7、ZNRZ-II变压器绕组变形测试仪智能化程度高，信号输出幅度由软件进行自动量程调节，最大幅度峰值±10V，自动调节采样频率。



8、ZNRZ-II变压器绕组变形测试仪具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达1MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。



9、提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。



10、软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便用户出测试报告。







技术参数：

线性扫频测量范围	（1kHz)～(1MHz)
分段扫频测量范围	（0.5kHz）-（1kHz）
	（0.5kHz）-（10kHz）
	（10kHz）-（100kHz）
	（100kHz）-（500kHz）
	（500kHz）-（1000kHz）
幅度测量范围	（-100dB)～(+20dB)
幅度测量精度	+20dB～-60dB ； ±1dB
	-60dB～-100dB ； ±2dB
扫描频率精度	0.01%
信号输入阻抗	1MΩ
信号输出阻抗	50Ω
同相测试重复率	99.5%
测量仪器尺寸(长×宽×高)	300×340×120mm3
仪器铝合金包装箱尺寸(长×宽×高)	310×400×330mm3
仪器重量	10kg


ZNRZ-II变压器绕组变形测试仪由武汉中能新仪电气有限公司提供技术支持，可进行定制服务，厂家直销，详情请咨询武汉中能新仪客服
