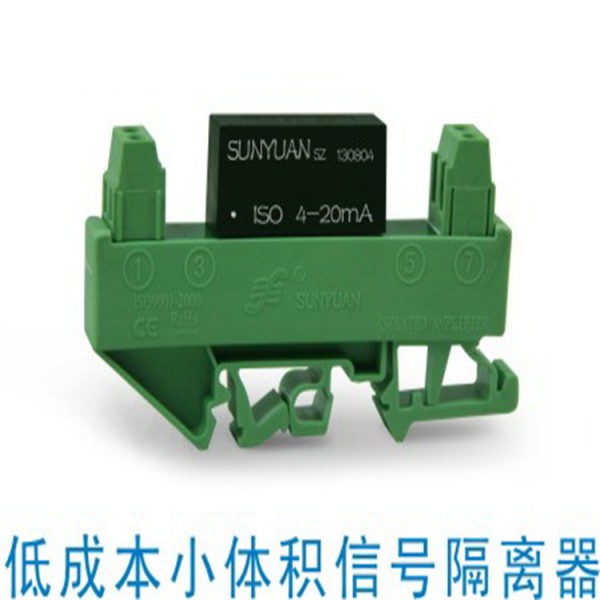

4-20mA 两线制无源型电流环路10KV高隔离IC

深圳市顺源科技有限公司
会员指数: 企业认证:

价格:电议

所在地:广东 深圳市

型号:

更新时间:2023-05-18

浏览次数:799

公司地址:深圳市顺源科技 蒙小姐 18038198380

蒙清惠(女士) 市场经理

产品简介

4-20mA 两线制无源型电流环路10KV高隔离IC 4-20mA电流环路信号高压隔离安全栅● 电力仪器仪表、医疗设备监控隔离安全栅● PLC、DCS 输入通道间信号采集隔离防窜扰● 电力输配电控制系统地线环流干扰抑制● 多路仪器仪表与传感器信号可靠收发监控● 模拟信号数据采集隔离与长线无失真传输● 电力负荷和用电管理仪表总

公司简介

深圳市顺源科技有限公司成立于2002年9月,2007年认定为《深圳市高新技术企业》,2011年认定为《国家高新技术企业》。公司秉成“质量,用户至上”的经营宗旨。产品技术拥有20多项国家和软件著作权,通过深圳市质监局技术检验合格等多项认定证书。产品性能通过EMC电磁兼容CE认证,产品生产通过ISO9001-2000和ISO9001-2008质量管理体系认证、SGS环保认证。历经10多年的发展与创新,集品牌、人脉、信誉、质量及政府、用户的支持为一体,成为规模适中、品种齐全的工业信息化、智能化行业专用模拟混合集成电路、数据采集器等电子信息产品制造商之一。

顺源科技以"诚信、敬业、团结、创新"为工作方针。以"客户的成功,我们的价值"为宗旨的服务理念,勇于追求高质量、高可靠性的品质目标。目前已规模生产销售的产品有:DC-DC模块电源系列(包括定压、宽压输入、输出带短路保护及高压输出模块等)、 模拟信号隔离放大器系列(包括磁电、光电隔离技术的配电器、安全隔离栅等)、模拟量隔离变送器系列(包括AC信号、温度、压力、频率、位移、真有效值信号等IC)、多路数据采集器系列(包括模数A/D转换、数模D/A转换、以太网物联网及现场总线数据采集等)高技术、高品质产品。 产品规格达2000多种,国内外客户6000多家。

顺源科技成立至今,专注于模拟电子技术的高端应用研发。公司产品与当前国家重点发展的轨道交通、电动汽车、电力电网改造、风能太阳能发电、以太网物联网等新兴行业大量需求关键电子零部件相匹配。产品质量和技术设计符合标准,兼容国内外大多数知名品牌,能满足振动、潮湿、高低温等工业级环境下工作条件。在电力控制、通讯器材、仪器仪器、医疗设备、工控智能化、汽车电子、安防监控、广电仪器、军工装备等行业得到广泛应用。

顺源科技是《广东省电源行业协会》副会长单位、《深圳市智能化学会》副会长单位、《深圳市科技经济一体化》定点服务单位、《深圳市长沙商会》常务副会长单位。展望未来,我们竭诚以“用户满意”为发展目标,不断推出高质量、高技术产品,在满足市场发展需求的同时也能回报社会及各界新老客户的支持与厚爱。

展开

产品说明

4-20mA 两线制无源型电流环路10KV高隔离IC
4-20mA 两线制无源型电流环路10KV高隔离IC4-20mA 两线制无源型电流环路10KV高隔离IC独有高效信号回路耦合取电技术,无须外接工作电源
●  两端制信号输入/输出回路10KVAC高电压隔离技术
●  4-20mA(0.1、0.2级)信号高精度无失真传输技术
●  4-20mA全量程内极高线性度,非线性度误差 <0.2%
●  4-20mA 环路取电超宽范围电压(8.5~32VDC)输入
●  环路信号取电压降值较低 (3.5VDC / Type @20mA)
●  工业级环境温度使用范围:-40 ~ +85 ℃
●  小体积标准单列SIP 16Pin符合UL94V-0阻燃封装

典型应用
●  4-20mA电流环路信号高压隔离安全栅
●  电力仪器仪表、医疗设备监控隔离安全栅
●  轨道交通直流高压监控隔离安全栅
●  PLC、DCS 输入通道间信号采集隔离防窜扰
●  电力输配电控制系统地线环流干扰抑制
●  多路仪器仪表与传感器信号可靠收发监控
●  模拟信号数据采集隔离与长线无失真传输
●  电力负荷和用电管理仪表总线接口高隔离

概述
       SunYuan  ISOH 4-20mA 是顺源新开发业界最高隔离电压(10KVAC)小体积(16脚单列直插SIP16 Pin)低成本两线制无源型4-20mA电流环路隔离模块。这款新产品是一种前级4-20mA电流信号输入,后级4-20mA输出的无源型模拟信号隔离混合集成电路,IC内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。这款新产品采用独有的顺源科技磁电耦合隔离及高效能回路取电发明专利技术,有效解决了信号隔离电路在工作时对供电电源的依赖问题,可实现工业现场传感器与仪器仪表、PLC、DCS之间4-20mA(0-20mA)信号的高精度、高线性度的10KV抗EMS高隔离传输。16脚单列直插的小体积(46X22X12mm)标准PCB板上安装设计,可嵌入安装在仪器仪表、传感器、PLC等操作控制板内部,有效简化用户系统设计方案选择,降低体积和布线成本。

      ISOH 4-20mA 采用顺源科技独有的电磁隔离耦合技术,无需独立电源供电,内部很小的输入等效电阻,使该IC的输入电压值达到超宽范围(8.5~32VDC),这项专利技术的产品可直接串接在工业现场PLC、仪器仪表与传感器、物理变送器等装置的两线制4-20mA或0-20mA工作回路中,无需外接辅助电源就可实现4-20mA信号抗干扰隔离、远距离无失真传输。 产品内部的集成工艺及新技术隔离措施使器件输入与输出端口达到10KVAC的高隔离绝缘电压,并且能满足工业现场宽温度、潮湿、震动等恶劣环境要求。产品有IC模块式封装和DIN35标准导轨安装方式,在轨道电压监控、发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业智能控制、核电装备等领域广泛应用。

典型应用




高压隔离安全检测方法



高压隔离安全测试方法及注意事项
1、按上图所示接线,按产品隔离电压参数规格设定高压测试仪的额定高压值。检测时请注意人身安全,谨防触电!
测试环境:室温TA=25℃,空气湿度< 75%
2、高压测试操作者必须佩带橡胶绝缘手套,地面上配有橡胶绝缘垫,以防高压电击。
3、高压测试仪的仪器外壳必须可靠接地,不要在高温潮湿多尘的环境中检测。
4、高压测试仪在连接被测体时,必须保证高压输出值为“0”及检测功能键在“复位”状态,以防接触到其他物体。
5、当仪器在高压测试状态及高电压放电结束之前,严禁接触被测物体,测试线或高压输出端。
6、产品隔离耐压测试方法如上图所示,分别短接输入端与输出端引脚,加载额定电压值测试1分钟。

本页产品地址:http://www.geilan.com/sell/show-9362304.html
免责声明:以上所展示的[ 4-20mA 两线制无源型电流环路10KV高隔离IC]信息由会员[深圳市顺源科技有限公司]自行提供,内容的真实性、准确性和合法性由发布会员负责。
[给览网]对此不承担任何责任。
友情提醒:为规避购买风险,建议您在购买相关产品前务必确认供应商资质及产品质量!
