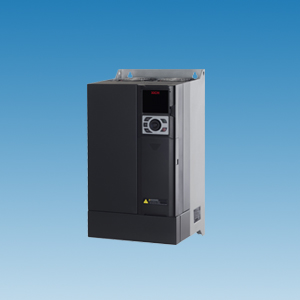

XFC500系列变频器45KW

西安西驰电气股份有限公司

会员指数：

企业认证：

价格：电议

所在地：陕西西安市

型号：

更新时间：2024-09-19

浏览次数：834

公司地址：西安市高新区草堂科技基地秦岭四路西2号

18992847381 高工(先生) 员工

点击查看联系电话在线询价

产品简介

XFC500系列变频器45KW是一款开环矢量控制型变频器。

公司简介

西安西驰电气股份有限公司(原西安西驰电气有限公司)，坐落于有“西部硅谷”之称的西安国家级高新区草堂科技园，是一家专业从事电力电子产品研发、制造、销售的高新技术企业，现有控股公司6家（西安西驰电子传动与控制有限公司、深圳西驰电气技术有限公司、西安西驰电能技术有限公司、西安西驰自动化系统工程有限公司、西安西驰成套设备有限责任公司、成都西驰电气有限责任公司）。近年来，公司不断加快产学研一体化步伐，依托西安交通大学和电力电子研究所等科研单位建立了自己的工程技术中心，并与美国艾默生电气公司建立了战略合作伙伴关系，建立了以可控硅SCR和IGBT等功率器件为主体的技术平台。

主要产品：

电机控制类：CMC软起动器（柜）、CMV高压软起动装置、CFC变频器（柜）、CFV高压变频器、CZW直流无刷控制器、CPC调功器；

电能质量：XCAPF有源滤波、无源滤波、SVG无功补偿等；

自动化系统集成、 PLC自动化系统、无负压供水设备及电动车控制器等，

公司现有占地2万平米的生产制造基地，拥有一支高素质的专业人才队伍。利用国家创新基金建立高低压电机起动与变频调速试验站，高低温老化室，低压电器产品检测系统，拥有国际一流的检测仪器以保证产品的高可靠性。目前公司已通过ISO9001管理体系认证，取得了中国CCC和欧盟CE认证。产品通过国家电力电子产品检测中心和苏州电器研究所、西安高压电器研究所检验。

公司在全国32个省及直辖市建立了办事处和服务机构，并针对全球客户设立了海外事业部，构建的全方位保障系统，力争为全球客户提供高效、迅捷的服务。目前产品以广泛应用于电力、冶金、建材、石化、市政、水利等行业。产品行销中国大陆及海外市场。

在“创新无限，诚信永恒”的经营理念指引下，西驰电气将以“海纳百川，拼搏进取”的精神与合作伙伴共展鸿图。西安西驰电气公司全体员工热诚欢迎各界人士莅临指导！

展开

产品说明

1、该款机型适用范围广；

2、支持壁挂式、嵌入式、并列、上下等安装方式；

3、132KG/160KP及以上机型内置直流电抗器；

4、灵活的应用功能扩展，主要包括IO扩展卡、PLC扩展卡；

5、丰富的通信扩展，通过扩展接口可连接CANopen, Profibus、EtherCAT等通信扩展卡；

6、可外引LED操作键盘；

7、全系列均支持共直流母线及直流供电。

项目		参数
电源	额定电压	三相380V~480V
	允许电压波动	-15％~+10％
	额定频率	50/60Hz
	允许频率波动	±5％
输出	输出电压	三相380V~480V跟随输入电压
	输出频率	≤500Hz
	载波频率	0.5~16kHz（可根据温度自动调整，不同机型调整范围不同）
	过载能力	G型：150％额定电流60s；180％额定电流3s P型：120％额定电流60s；150％额定电流3s
基本功能	频率设定分辨率	数字设定：0.01HZ 模拟设定：频率上限值×0.025％
	控制方式	开环矢量控制（SVC） V/F控制
	启动转矩	0.3HZ/150％（SVC）
	调速范围	1∶200（SVC）
	稳速精度	±0.5％（SVC）
	转矩提升	自动转矩提升手动转矩提升0.1％~30.0％
	V/F曲线	三种方式：直线型；多点型；N次方型V/F曲线（1.2次方、1.4次方、1.6次方、1.8次方、2次方）
	加减速曲线	直线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0~6500.0S
	直流制动	直流制动的频率：0.00HZ~频率上限值制动时间：0.0S~36.0s 制动动作电流值：0.0％~100.0％
	点动控制	点动频率范围：0.00HZ~50.00HZ 点动加减速时间：0.0s~6500.0s
	简易PLC，多段速运行	通过内置PLC或控制端子可实现16段速运行
	内置PID	过程控制应用中实现闭环控制
	过压过流失速控制	运行时对电流电压自动限制，防止频繁过流过压故障停机
	快速限流功能	可减小过流故障停机，保护变频器正常运行
控制接口	数字输入	5个多功能数字输入，其中1个支持不低于100kHZ脉冲输入功能
	模拟输入	2个模拟输入，均可支持0~10v或0~20mA模拟输入，通过跳线切换电压或电流输入
	数字输出	2个开路集电极数字输出，其中1个支持不低于100KHZ方波输出
	模拟输出	1个模拟输出，支持0~10V或0~20mA模拟输出，通过跳线切换电压或电流输出
	继电器输出	1路继电器输出，包括1个常开触点，1个常闭触点
	标配通信接口	1路RS485通信接口
扩展接口	功能扩展接口	可连接IO扩展卡、PLC可编程扩展卡等
操作面板	LED数码显示	5位数码显示参数、设置等
	指示灯	4个状态指示，3个单位指示
	按键功能	5个功能按键包括1个多功能按键，可通过参数 P0-00设置功能
	飞梭旋钮	具有加、减及确认功能
	参数拷贝	实现参数的快速上传、下载功能
保护功能	基本保护	输入输出缺相、过压、欠压、过流、过载、过电流、短路、电压电流限幅、快速限流等多种保护功能
环境	使用环境	室内，无异电性粉尘、油污等
	运行环境温度	-10℃~＋40℃ (40℃~50℃，温度每升高1℃降额1.5％)
	湿度	小于95％RH，无凝露
	海拔高度	1000m以下不降额使用，1000m以上海拔每升高100m降额1％使用
	存储环境温度	-20℃~+60℃
	振动	小于5.9m/s²(0.6g)
	安装方式	柜内壁挂安装或嵌入式安装（需要选购安装附件）
	防护等级	IP20
