HY5700-3211X 机架式万兆光纤收发器

HY5700-3211X-LC20机架式万兆光纤收发器系列，提供1路万兆SFP+光口+1路万兆电口，支持1个100M/1000M/2.5G/5G/10GBase-TX电口和1个10GBase-FX光口，支持存储转发或直通透传模式；采用高品质光模块、Marvel芯片、优质沉金主板、优质电源、无风扇低功耗设计，符合电信级运营标准；

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-3211X-LC20机架式万兆光纤收发器系列，提供1路万兆SFP+光口+1路万兆电口，支持1个100M/1000M/2.5G/5G/10Gbase-TX电口和1个10Gbase-FX光口，支持存储转发或直通透传模式；采用高品质光模块、Marvel芯片、优质沉金主板、优质电源、无风扇低功耗设计，符合电信级运营标准；

HY5700-3211X-LC20万兆光纤收发器系列，产品设计符合以太网标准，可用于连接其他厂家的服务器、工作站、集线器和交换机等网络设备，满足远距离、高速、高宽带的需求，性能稳定可靠，可广泛应用于骨干网络以及应用在电信机房、实验室、数据中心、校园等各种宽带数据传输领域。

机架式万兆光纤收发器功能特性

光纤接口：可选SFP，SFP+等各种光纤接口

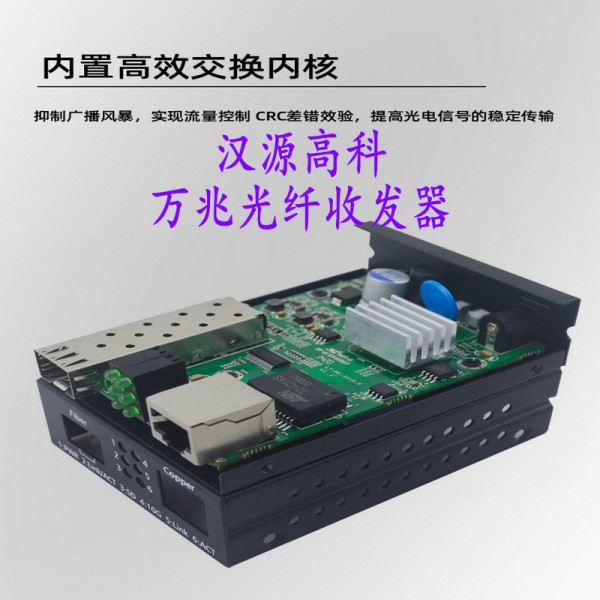

主板：电路布局科学，精密贴片、精密敷铜、数据传输平稳，抗干扰能力强、散热性好

主芯片：采用先进的集成芯片，性能稳定、兼容能力强，功耗低、发热量小

光器件：采用高品质激光器件，数据传输稳定、易插拔、灵敏度高、光衰小、传输距离远

电源：采用优质电源，性能稳定、安全可靠、防浪涌高温、抗磨损、功率足

整机：工作稳定，耐温性好，不丢包、不延时、不卡顿、不掉线、不死机

交换功能：支持IEEE802.3/802.3u/802.3x/802.3z存储转发方式，支持广播风暴保护、抑制，流量控制

产品兼容性：符合以太网标准，保证与其他厂家的网卡、中继器、集线器和交换机等网络设备完全兼容

防护功能：防浪涌、感应雷击、静电、热插拔损伤设备等

电磁干扰：符合FCC电磁干扰标准

散热：良好的散热性保证长时间的稳定工作

安装方式：桌面式壁挂式，2U16槽机架可选

平均无故障运行时间：符合电信级运营标准，平均无故障工作在10万小时以上

机架式万兆光纤收发器产品参数

产品名称：10G万兆1光1电光纤收发器

产品型号：HY5700-3211X-LC20

产品品牌：汉源高科

接口（Provider Mode Ports）

业务接口（Fixed port）：1*10G base-X， 1*10/ base－T

电源接口（Power interface）：DC座子

LED灯（LED Indicators）

PWR：电源灯

Fiber link/ACT：光口工作状态指示灯

SD：光信号检测灯

10G：电口速率指示灯

Copper link：电口工作状态指示灯

Copper ACT：电口数据收发状态指示灯

线缆类型及距离（Cable type&Transmission distance）

双绞线（Twisted-pair）

1000base-T：0-100m/Cat5

2.5Gbase-T：0-50m/Cat5e

5Gbase-T：0-50m/Cat5e

10G base-T：0-50m/Cat6a

单模光纤（Monomode optical fiber）：10KM

电气特性（Electrical Specifications）

输入电压（input voltage）：DC5-12V

整机功耗（Total Power consumption）：满载≤4.1W

二层交换（Layer 2 Switching）

转发延迟（Forwarding delay）：<5us

极性反转（MDX/MIDX）：支持

看门狗功能（WatchDog）：支持

环境条件（Environment）

工作温度（Operating temperature）：-20℃~+70℃

储藏/运输温度（Storage temperature）：-40℃~85℃

相对湿度（Relative humidity）：5%~95% 不支持凝露（non-condensing）

散热方式（Thermal methods）：无风扇设计，自然散热

MTBF：100,000小时

防护（EMC&INGRESS PROTECTION )

电源浪涌防护（Surge protection of Power）：IEC 61000-4-5 Level 4（4KV）（8/20us）

网口浪涌防护（Surge protection of Ethernet port）：IEC 61000-4-5 Level 3（2KV）（10/700us）

抗静电干扰（ESD）：IEC 61000-4-2 Level 4 （8K/15K）

自由跌落（Free fall）：0.5m

机械结构（ Mechanical Dimensions）

尺寸（Product size）：95*70*25mm

安装方式（Installation Method）：桌面式、壁挂式安装

重量（Weight）：约0.2KG

配套和附件（Accessories）

配套设备（Accessories）：设备，防尘塞，合格证，说明书，电源适配器（选配）
