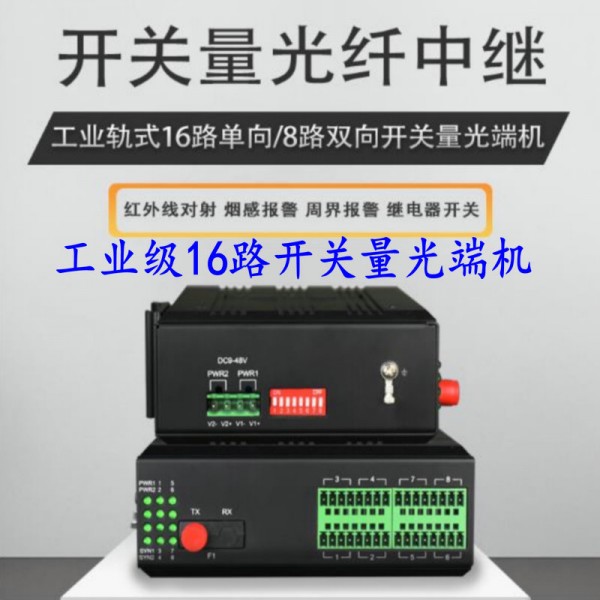

HY5700-8K(S) 宽温卡轨式8路双向工业级开关量光端机

HY5700-16K(Z)是汉源高科研发生产的一款宽温卡轨式8路双向工业级开关量光端机；光端机分为发射机和接收机两部分，成对使用。发射机实现对开关量信号转换为光纤信号传输，16路开关量可同时输入；接收机把光纤信号还原为开关量信号。

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-16K(Z)是汉源高科研发生产的一款16路单向工业级开关量光端机；光端机分为发射机和接收机两部分，成对使用。发射机实现对开关量信号转换为光纤信号传输，16路开关量可同时输入；接收机把光纤信号还原为开关量信号。

16路正向开关量光端机是汉源高科具备完全的核心知识产权的继电器报警开关量光端机产品，支持在1芯光纤上传输16路正向开关量信号，实时同步、无失真、高质量地传输。

宽温卡轨式8路双向工业级开关量光端机产品特性

◆采用工业级设计，大规模专用集成电路核心，SMT工艺；

◆具备核心自主知识产权的ASIC集成设计技术；

◆采用全数字无压缩传输技术，能支持任何高分辨率运动、静止图像无失真实时传输；

◆波分复用光纤传输技术；

◆具备三重防雷保护；

◆PAL/NTSC/SECAM全制式兼容；

◆无模拟调频、调相、调幅光端机的交调干扰；

◆无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；

◆采用工业级器件、全表面贴装技术，长时间运行稳定、可靠；

◆具备电源、光信号、数据信号等完善的面板状态指示，方便设备开通和维护；

◆自适应技术，无需任何现场的电、光调节；

宽温卡轨式8路双向工业级开关量光端机产品规格

开关量参数：

☆ 开关量接口数：16路正向开关量

☆ 接口端子：工业接线端子

☆ 信号输入：任意有源或无源、开关量输入

☆ 信号输出：任意有源或无源、开关量输出或继电器触点输出

☆ 信道物理接口：凤凰端子

防雷特性：

☆ 防雷特性：IEC 61000-4-2 (ESD)：Air - 15kV, Contact - 8kV

☆ 防雷特性：IEC 61000-4-4 (EFT)：40A - 5/50ns

☆ 防雷特性：IEC 61000-4-5 (Surge)：12A，8/20μs - Level 1(Line-Ground) & Level 2(Line-Line)

光学参数：

☆ 光纤模式：单模

☆ 光纤数量：单纤

☆ 光纤接口：FC

☆ 传输波长：1310nm／1550nm

☆ 传输距离：0～20km（标准）

☆ 发射光功率：≧-10dBm

☆ 接收灵敏度：-26dBm

供电方式：

☆ 供电电压：DC12~48V

☆ 电源方式：外置电源适配器

☆ 功 耗：≤4.5W

机械特性

☆ 外壳：铝合金外壳

☆ 尺寸：135mm×120mm×40mm

☆ 安装方式：导轨式安装

工作环境

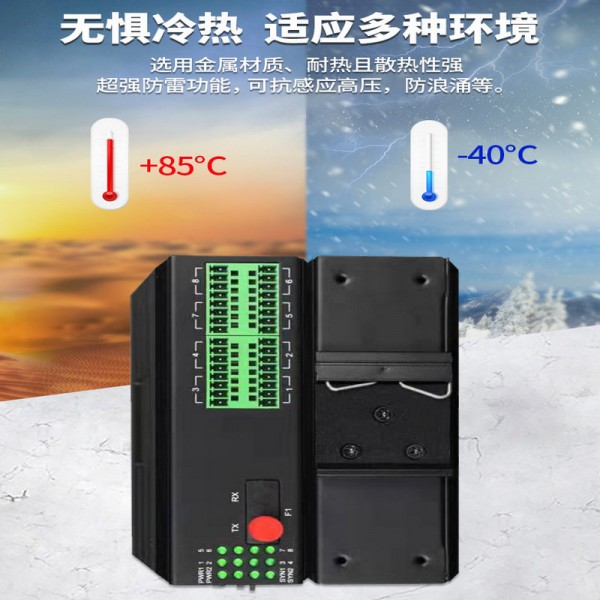

☆ 工作温度：-40°C~+85°C

☆ 贮存温度：-40°C~+85°C

☆ 相对湿度：0~95 %

宽温卡轨式8路双向工业级开关量光端机订购信息

HY5700-1K(Z) 1路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2K(Z) 2路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4K(Z) 4路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8K(Z) 8路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-16K(Z) 16路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-32K(Z) 32路单向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-64K(Z) 64路单向工业级开关量光端机、FC接口、单模单纤、20公里、机架式、AC220V供电

HY5700-128K(Z) 128路单向工业级开关量光端机、FC接口、单模单纤、20公里、机架式、AC220V供电

HY5700-1K(S) 1路双向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2K(S) 2路双向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4K(S) 4路双向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8K(S) 8路双向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-16K(S) 16路双向工业级开关量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-32K(S) 32路双向工业级开关量光端机、FC接口、单模单纤、20公里、机架式、AC220V供电

HY5700-64K(S) 64路双向工业级开关量光端机、FC接口、单模单纤、20公里、机架式、AC220V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
