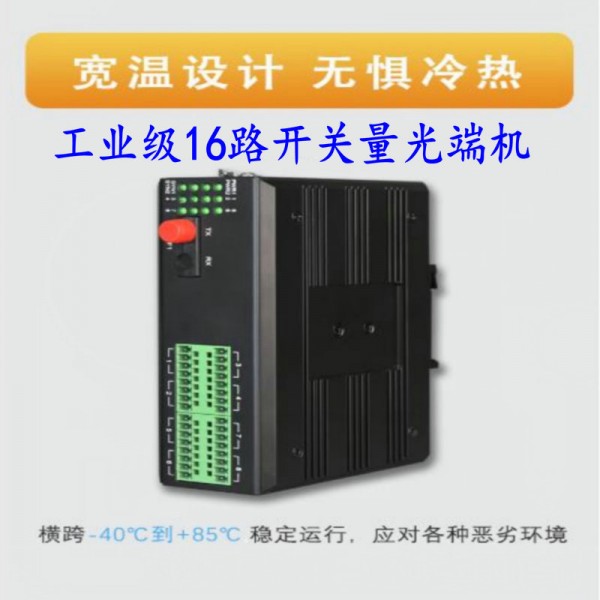

HY5700-16K(Z) 工业级16路开关量光纤中继器

HY5700-16K(Z)系列产品是汉源高科专门为开关量信号远距离传输而设计的工业级16路开关量光纤中继器。该设备成对使用，在输入设备端将开关量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回开关量信号。实现了工业信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-16K(Z)系列产品是汉源高科专门为开关量信号远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用，在输入设备端将开关量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回开关量信号。实现了工业信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

该系列产品采用汉源高科独创技术，支持1~16通道开关量信号。该设备采用双电源供电，高性能ARM芯片处理器，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。

工业级16路开关量光纤中继器产品特点：

Ø 该设备配对使用， 本端16路开关量信号输入，对端16路开关量信号输出；

Ø 支持1~16路开关量（干触点无源输入，SPDT Form C继电器输出）；

Ø 多模光纤/单模光纤可选，多模可传输2KM，单模标配传输20KM，ST/SC/FC接口可选；

Ø 具有信号故障保护功能；12个LED状态指示灯，全方位显示电接口和光纤运行状态

Ø 双电源冗余，DC24V电源输入（12V～48VDC宽压），DC1500V电源隔离，支持电源反接保护

Ø 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø 超强防磁场、防辐射及抗干扰功能

Ø 铝合金外壳，IP40防护等级, 35mmDIN工业卡轨式安装

工业级16路开关量光纤中继器技术参数

开关量接口：

Ø 支持1~16路开关量输入

Ø 输入方式：干触点输入（短路或开路），为无源输入，普通开关，无极性

Ø 输出方式：继电器输出

Ø 继电器输出形态FORM C（SPDT）:

继电器吸合时间＜5ms

继电器释放时间＜2ms

总计开关时间＜7ms

继电器触点容量：1A/24VDC、0.5A/120VAC

最大工作开关频率：100Hz

传输延时时间：<5ms

Ø TTL5V/TTL24V输出形态

最大工作频率：500HZ

传输延时时间：<5ms

光纤接口：

Ø 光纤数量：单纤、双纤可选

Ø 光口类型：单模、多模可选

Ø 光口连接器：ST、SC、FC可选，标配FC

Ø 光纤波长：多模1310nm，单模1310/1550nm

Ø 传输光纤：多模50/125um、62.5/125um；单模8.3/125um、9/125um、10/125um

Ø 传输距离：多模0～2Km、单模0～20Km、可定制40KM/60KM/80KM/100KM

Ø 光线路误码率：<10-9

电源及保护：

Ø 工作电压：双电源冗余输入，工业标准24VDC（12～48VDC）双电源冗余供电

Ø 工作电流：典型值150mA@24V

Ø 电压保护：提供L1+/M/L2+支持反接保护

Ø 电流保护：1A (信号短接保护)

Ø 继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1A

机械特性：

Ø 外形尺寸：135mm×120mm×40mm

Ø 外壳：IP:40防护等级，全封密铝合金外壳，无风扇散热

Ø 安装方式：35mmDIN导轨式安装

Ø 净重：1.5Kg

工业级16路开关量光纤中继器工作环境：

Ø 工作温度：-40~+85℃

Ø 工作湿度：5~95%（无凝露）

Ø 储存温度：-40 ~ +85 °C (-40 ~ 185°F)

规格型号

HY5700-1K(Z) 工业级开关量光纤中继器，支持1路干触点输入，1路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；

HY5700-2K(Z) 工业级开关量光纤中继器，支持2路干触点输入，2路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；

HY5700-4K(Z) 工业级开关量光纤中继器，支持4路干触点输入，4路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；

HY5700-8K(Z) 工业级开关量光纤中继器，支持8路干触点输入，8路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；

HY5700-16K(Z) 工业级开关量光纤中继器，支持16路干触点输入，16路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；

HY5700-32K(Z) 工业级开关量光纤中继器，支持32路干触点输入，32路继电器输出，单双纤可选，单多模可选（多模0~2KM、单模0~20KM），光接口类型ST/SC/FC可选，标配FC；
