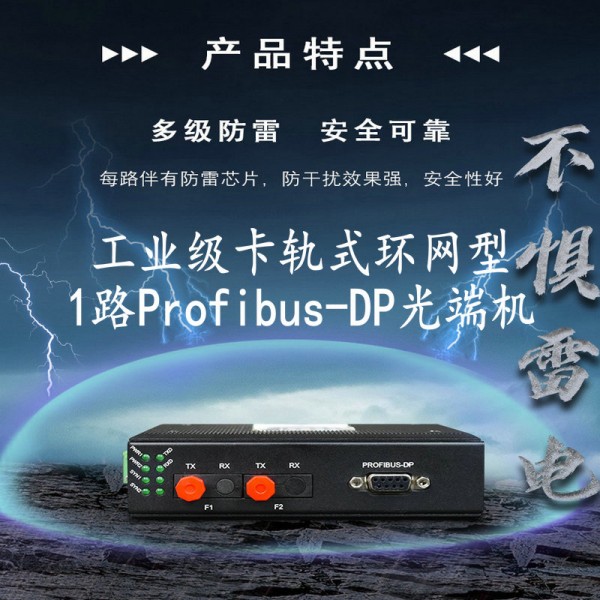

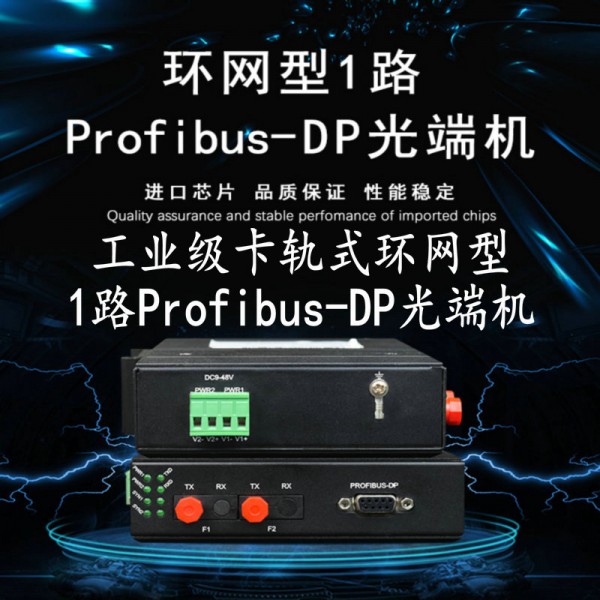

HY5700-1DP 工业级卡轨式环网型1路Profibus-DP光端机

HY5700-751DP工业级卡轨式环网型1路Profibus-DP光端机可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构具有环网自愈保护功能;

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-751DP工业级卡轨式环网型Profibus-DP光端机可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构具有环网自愈保护功能; IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC&DC（9~55V）宽电源输入，电源冗余和隔离保护等优点。-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。

工业级卡轨式环网型1路Profibus-DP光端机产品特性

◆ 该设备配对使用， 本端信号输入，对端信号输出；

◆ 提供1路Profibus DP现场总线，通信波特率自适应 9600-12Mbps；

◆ 提供两条光纤线路，在线路故障时可自动切换，保证通信正常；

◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构；

◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输20-120KM，ST/SC/FC 接口可选；

◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态；

◆ Profibus DP接口防雷达到IEC61000-4-5 (8/20μS) 差模：6KV 阻抗(2Ω)；共模：6KV，阻抗(2Ω) 标准；

◆ 支持宽范围12～48V交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；

◆ 无风扇高效散热，降低修复时间；

◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

◆ DIN 35mm导轨式或壁挂式安装；

◆ 宽温型：工作温度-40℃~+85℃；

◆ 所有型号皆通过100%烤机测试，保修期：5年。

工业级卡轨式环网型1路Profibus-DP光端机技术参数

◆ 光纤部份

光口：2

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率：

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ Profibus DP接口

标准：支持Profibus DP总线标准

通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s。

物理接口：9针的D-Sub插孔连接器，管脚定义符合 Profibus DP的协议规范

速率设置：9600-12Mbps/s自动识别

信号延时（电口）：≤11Bit

终端电阻：本机不带终端电阻请按需要外接

◆ 工业级卡轨式环网型1路Profibus-DP光端机环境指标

工作温度：-40℃～+85℃

储存温度：-40℃～+85℃

工作湿度：0%～95%（无凝露）

MTBF：＞100000小时
