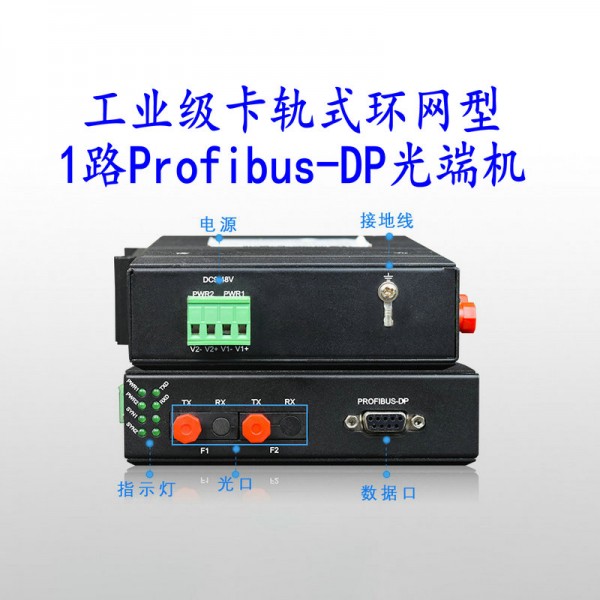

HY5700-751DP Profibus总线光纤中继器

HY5700-751DP是一款工业级Profibus总线光纤中继器，产品符合Profibus协议，提供拨码开关自由选择Profibus的10种常用速率或速率自适应，单/双光口链网支持。Profibus光纤中继器提供1个Profibus总线电接口和2个光纤接口灵活搭配方式，可根据项目实际需求灵活配置接口。Profibus转光纤系列采用双光口实现双纤环网冗余功能，

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-751DP是一款工业级Profibus总线光纤中继器，产品符合Profibus协议，提供拨码开关自由选择Profibus的10种常用速率或速率自适应，单/双光口链网支持。Profibus光纤中继器提供1个Profibus总线电接口和2个光纤接口灵活搭配方式，可根据项目实际需求灵活配置接口。Profibus转光纤系列采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对信号传输的自愈保护功能，不需设置，快速完成网络的成环和解环功能，即插即用，不需配置，大程度的使用户安装和调试过程简单化。总线光纤转换器为工业设计，IP40防护等级，波浪纹铝制加强机壳，35mm导轨安装，DC（12~48V）宽电源输入，具备继电器告警输出，电源冗余和隔离保护等优点。-40~+85℃工作温度范围，能够满足各种工业的要求，提供便捷的光纤通讯解决方案。

Profibus总线光纤中继器总线数据接口

* 9针的Sub_D插孔连接器，管脚定义符合Profibus的协议规范

* 符合Profibus总线标准

* 通信速率：（速率自适应，建议由拨码开关设置成特定的通信速率）9.6Kbps、19.2 Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、6Mbps 、12Mbps

* 信号延时（电口）：≤11Bit

* 隔离电压1000V

* 终端电阻：本机内部不带终端电阻，请按需要决定是否外接

Profibus总线光纤中继器光纤接口

* 光纤波长：多模850nm、1310nm；单模1310nm、1550nm

* 传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um

* 传输距离：多模2km，单模20km，远距离可选

* 光纤接口类型：ST、SC、FC可选，标配SC光接口

* 单纤波长：A型机输出波长为单模1310nm，输入波长为1550nm；B型机输出波长为单模1550nm，输入波长为1310nm

* 光线路误码率：<10-9

* 信号延时（光口）：≤2.3us/节点

电源

* 隔离冗余12~48V DC电源，典型工业标准电压DC 24V，功耗小于4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）

继电器

* 继电器告警输出：光纤链路故障和总线数据接口故障告警输出

* 触点容量：1 A 24V DC，工业端子接口

Profibus总线光纤中继器机械特性

* 尺寸（长×宽×高）：135mm×120mm×40mm

* 净重：800g

* 外壳：IP40防护等级，铝合金全封密外壳

* 安装：35mm导轨式安装

工作环境

* 工作温度：-40℃~85℃

* 存储温度：-40℃~85℃

* 相对湿度：5%~95%（无凝露）

保修期

* 保修期：5年
