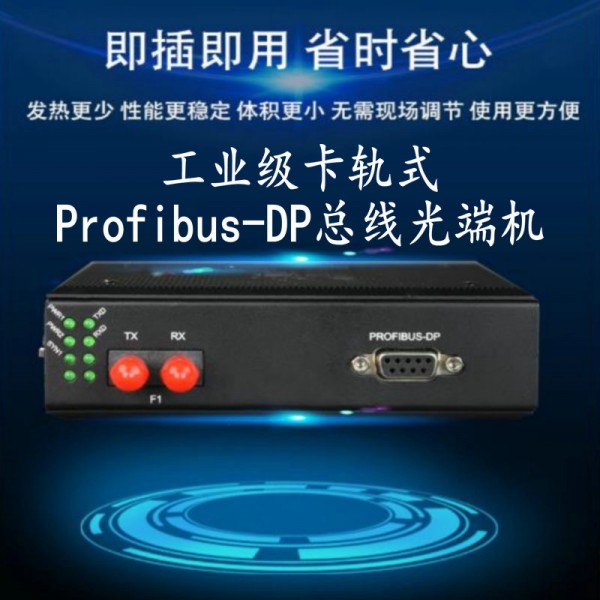

HY5700-1DP Profibus DP现场总线光纤中继器

HY5700-1DP是一款工业级Profibus DP现场总线光纤中继器，符合Profibus-DP协议，数据全透明传输，速率自适应可达12Mbps，支持单/双光口网络结构。HY5700-1DP支持一路Profibus总线数据接口，一路光纤接口，适用于点对点通讯结构；HY5700-751DP支持一路Profibus总线数据接口，两路光纤接口，适用于点对点、星型、级联、环网型

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-1DP是一款工业级Profibus现场总线光纤中继器，符合Profibus-DP协议，数据全透明传输，速率自适应可达12Mbps，支持单/双光口网络结构。HY5700-1DP支持一路Profibus总线数据接口，一路光纤接口，适用于点对点通讯结构；HY5700-751DP支持一路Profibus总线数据接口，两路光纤接口，适用于点对点、星型、级联、环网型拓扑通讯结构。

本产品通过将总线的电缆通讯转换为光纤通讯，解决了高速率远距离传输问题同时实现了总线线段间的信号光电隔离，增加节点数以及改变组网拓扑结构的功能。本产品为工业级设计，具有宽电压12～48VC输入，电源冗余和隔离保护，继电器告警输出，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨式安装，-40~+85℃工作温度范围等优点，能满足各种工业现场的要求。

Profibus DP现场总线光纤中继器产品特点

◆HY5700-1DP：一路光纤接口，支持点对点通讯结构

◆HY5700-751DP：二路光纤接口，支持点对点、星型、级联、环网型拓扑结构

◆电口采用单独电源模块供电，同时采用光电隔离技术，隔离内部通讯与总线数据信号，防止干扰

◆支持Profibus总线全部速率（9.6K-12M），透明传输，速率自适应

◆多模/单模光纤可选，多模可传输0-2KM，单模可传输0-20KM，ST/SC/FC接口可选

◆提供8个LED状态指示灯，光口和总线数据接口继电器告警输出

◆12～48VDC冗余电源，隔离电压1500V，支持电源反接保护功能

◆波纹式铝合金高强度外壳，IP40防护等级，DIN35mm工业卡轨式安装

Profibus DP现场总线光纤中继器规格参数

电接口：

接口类型：DB9F电口

通信速率：9.6kBit/s-12MBit/s，速率自适应

信号延时（电口）：100ns

具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

终端电阻：本机不带终端电阻，请按需要外接

光纤接口：

光口类型：多模、单模可选（单光口、双光口可选）

光口连接器：标配FC；SC、ST可选

光纤波长：多模850nm、1310 nm，单模1310 nm、1550nm

传输光纤：多模50/125um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um

传输距离：多模0—2Km，单模0—20Km，更远距离可选

电源及保护：

双电源冗余输入，DC12V～48V，典型值DC24V，隔离电压1500V，1A电流保护(短路保护)，反接保护功能

工作电流典型值80mA@24V

电口故障告警输出，触点容量：DC24V/1A

Profibus DP现场总线光纤中继器工作环境：

工作温度：-40℃~+85°C

工作湿度：5~95%（无凝露）

存放温度：-40℃~+85°C

机械特性：

外形尺寸：135mm×120mm×40mm

外壳：IP40防护等级，铝合金外壳

安装方式：35mmDIN导轨式安装

净重：1.5Kg

符合标准：

EMI：EN550221998，Class A

EN61000-4-2(ESD)，Criteria B，Level 4

EN61000-4-3(RS)，Criteria A，Level 2

EN61000-4-4(EFT)，Criteria B，Level 4

EN61000-4-5(Surge)，Criteria B，Level 2

EN61000-4-6(CS)，Criteria B，Level 2

En61000-4-8(PFMF)，Criteria A，Level 3

IEC60068-2-27

EN50121-4

Freefall：IEC60068-2-32
