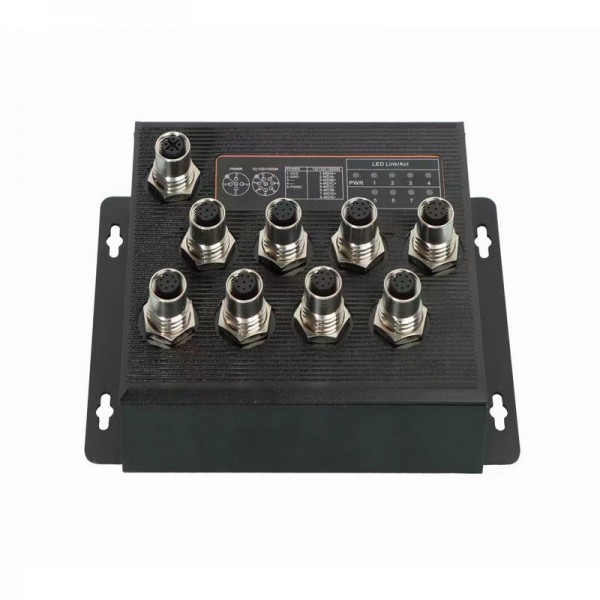

HY5700-8GT-M12 8口M12千兆车载工业以太网交换机

HY5700-8GT-M12系列8口M12千兆车载工业以太网交换机专为严酷环境下的工业应用而设计。使用M12航空接头保证牢固连接，在诸如振动和冲击等环境因素干扰下也能可靠地工作。HY5700-8GT-M12系列以太网交换机提供8路快速以太网M12航空插头接口，支持IEEE 802.3/802.3u/802/3x标准，支持10/100/1000M速度自适应、

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-8GT-M12系列M12非网管千兆车载以太网交换机专为严酷环境下的工业应用而设计。使用M12航空接头保证牢固连接，在诸如振动和冲击等环境因素干扰下也能可靠地工作。HY5700-8GT-M12系列以太网交换机提供8路快速以太网M12航空插头接口，支持IEEE 802.3/802.3u/802/3x标准，支持10/100/1000M速度自适应、全双工/半双工通信和MDI/MDI-X自动侦测，为您提供经济的工业以太网解决方案。

HY5700-8GT-M12车载交换机产品采用无风扇、IP67防水、绿色低功耗设计，工作性能更加稳定，72小时满负荷流量测试无丢包。

产品符合工业级设计要求，能够适应-40℃～85℃的工作温度和电磁环境复杂的严苛工作环境，广泛应用于车载PIS、CCTV、车载监控视频、自动化智慧工厂等，为用户的以太网设备连接提供可靠的、高性价比的解决方案。

Ø 符合EN50155铁路行业标准要求，专为轨道交通、车载通信应用设计

Ø 支持8个10/100/1000M M12千兆电口

Ø 支持12/24/48VDC宽压电源输入，支持反接保护，多种可选电源电压输入

Ø 支持工作温度范围：-40℃～85℃

Ø 无风扇，低功耗，工业级设计标准，工业级原料，环保无铅生产

Ø 高强度金属机箱，壁挂式安装

Ø IP65防护等级

Ø 72小时满负荷流量测试无丢包

8口M12千兆车载工业以太网交换机技术参数

标准：

IEEE 802.3适用于10baseT

IEEE 802.3u适用于100baseT(X)和100baseFX

IEEE 802.3ab适用于1000baseT(X)

IEEE 802.3z适用于1000baseX

IEEE 802.3x适用于流量控制

IEEE 802.3az适用于 高效节能以太网

流量控制：IEEE 802.3 x流量控制，背压式流控

8口M12千兆车载工业以太网交换机属性

千兆转发速度：16.388Mpps

数据交换方式：存储和转发

MAC地址表大小：16K

巨帧大小：10KByte

系统交换容量：22G

缓存大小：2Mbit

接口

M12端口：10/100/1000 baseT(X) 速率自适应全/半双工模式MDI/MDI-X连接自侦测

指示灯： M12电口link/Act 1～8

电源指示灯：PWR

M12端口特性

M12-8Pin 千兆电口连接器

M12-5Pin 电源口连接器

电源

连接方式： 5Pin M12连接器

输入电压： 双冗余电源输入

输入电压：24VDC(12~52VDC)

注：符合12/24/48VDC EN50155标准

空载功率： 5W @ 24VDC

满载功率： 8W @ 24VDC

冗余输入： 支持

反接保护： 支持

过流保护： 支持

8口M12千兆车载工业以太网交换机机械特性

外壳：高强度金属IP65防护等级

防护等级：IP65

尺寸（W×H×D）： 158x121x43.5mm

重量：1Kg

安装：壁挂式安装

工作环境

工作温度：-40 ～ 85 ℃

储存温度：-40 ～ 85 ℃

相对湿度：5 ～ 95%（无凝露）

行业标准

EMI：FCC Part 15，CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)，Level 4

EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4

EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 3

EN61000-4-8，Level 5

冲击： IEC60068-2-27

自由落体：IEC 60068-2-32

震动： IEC60068-2-6

铁路轨道：EN50155、EN50121-3-2、EN50121-4

保修

保修期5年
