ADX5485 四口 RS-485光电隔离集线器

ADX5485四口 RS-485光电隔离集线器▲ RS-232或485输入，多路485输出▲ 接口：RJ45或接线端子▲ 主、从向下广播方式通信,并可互转▲ 光电隔离设计及600W雷击浪涌保护▲ 传输距离：-0-5KM(115.2KBPS-300BPS) ▲ RS-485输出端口短路保护及开路警示▲ 输出端口有（四口或八口）可选配

广州奥泰科通信科技有限公司经国家工商行政管理局批准注册的高科技公司，广州奥泰科通信科技有限公司，专注于工业自动化、物联网、安防监控领域的数据通信转换与数据采集控制等智能产品；产品各类分别有接口转换器、USB转换器、光电通信转换器、设备联网服务器、工业以太网交换机、协议转换器、数据采集器、PCI多串口卡、电子监控装置、烟雾探测器、全球定位（GPS）设备及嵌入式网桥模块等产品。

奥泰科以“可靠的连接”设计为宗旨，一贯秉承“服务一、质量一、信誉一、用户至上”经营理念，面向广大用户提供新科技、高性能、低价位、优品质产品及器材，遵循售前深入了解客户需求，配合用户要求而选择zui佳配置方案，及售后跟踪服务策略；经本公司销售及代理商销售本公司产品都享有“三包”政策服务，在中国区拥有相当数量级的代理机构；因此，在众多竟争对手中独树一帜，深受广大用户的一致好评，奥泰科将不余遗力地传递各类新产品、新技术和zui佳的解决方案，全面、高效地为广大用户提供优质的服务。

UOTEK Create New Era of Intelligent Control

ADX5485  四口 RS-485光电隔离集线器

一、概述：

在使用RS-485通信传输数据时,常常遇到因总线上的某个支点故障而造成系统瘫痪,给人们在检查总线上的设备增添不少的麻烦。ADX5485 四口 RS-485光电隔离集线器是一款专为解决复杂电磁场环境下，使用485总线系统要求而设计出RS-485总线多路数据交换机，各端口都具有短路、开路保护功能,当遭受雷击或者设备故障产生时，本产品能将故障点网段隔离，以确保其他网段的正常工作,并可根据信号指示灯快速找到故障所在,用户可根据485数据交换机来改善布线结构，分割网段，提高通信可靠性。

在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 输出端口可传输距离大于 1200 米, 四口 RS-485光电隔离集线器支持传输速率高达115.2KBPS,为了保证数据通讯的安全可靠,产品内置快速瞬态电压抑制保护器及提供2500V的光电隔离技术，并以每路提供600W防雷技术以防止雷击浪涌引入转换器，有效地抑制闪电(Lighting)和ESD保护。

四口 RS-485光电隔离集线器广泛用于高速公路收费系统，道路监控系统及电力采集系统及综合布线系统中，ADX5485支持多级扩展,是一款性能稳定，价格低廉的数据转换产品,非常适合系统工程中的应用。

二、性能参数：

1、接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准

2、电气接口：RS-232/485输入、输出端均为可拆卸外置十位接线端子

3、传输介质：双绞线或屏蔽线

4、工作方式：异步半双工

5、信号指示：电源(PWR)、发送 (TD)、接收(RD)、故障(E1-E4)

6、隔离度：隔离电压2500VRMS 500VDC 连续.DC/DC模块

7、传输速率：300－115.2KBPS

8、保护等级：RS-232接口±15KV ESD保护

RS-485 接口每线 600W 雷击浪涌保护

9、传输距离：0-5公里 （115,200-300BPS）

10、产品尺寸：120mmX72mmx22mm

11、工作电源：9-36VDC/350mA

12、使用环境：-25C到70C，相对湿度为5%到95%

三、ADX5485产品连接器相关接线方法如下

1、RS-232/RS-485输入端引脚定义参见下表

接线柱编号	接线柱定义	接线柱定义说明
1	GND	地 线
2	GND	地 线
3	GND	地 线
4	485－	485－信号输入口
5	485＋	485＋信号输入口
6	GND	地 线
7	RXD	RS232C信号接收端
8	TXD	RS232C信号发送端
9	VCC	外接 ＋9—36VDC电源接入端
10	GND	外接电源地

2、RS-485输出端引脚定义参见下表

接线柱编号	接线柱定义	接线柱定义说明
1	T/R1＋	输出485＋信号
2	T/R1－	输出485－信号
3	T/R2＋	输出485＋信号
4	T/R2－	输出485－信号
5	T/R3＋	输出485＋信号
6	T/R3－	输出485－信号
7	T/R4＋	输出485＋信号
8	T/R4－	输出485－信号
9	GND	隔离地线
10	GND	隔离地线

四、产品安装及运用

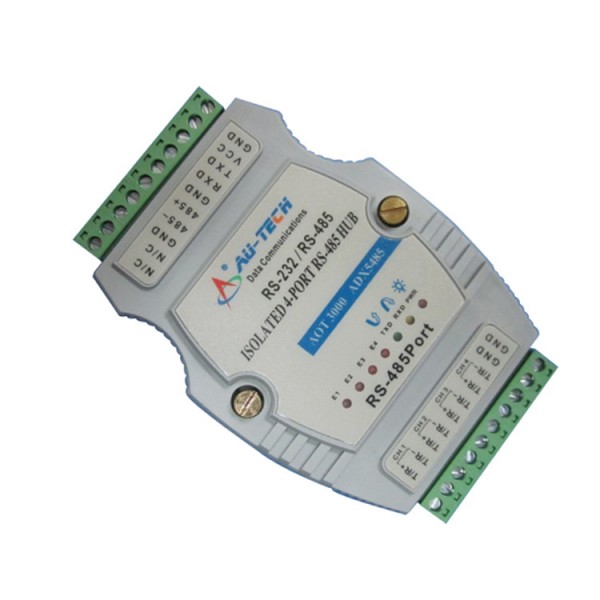

ADX5485产品板面共有七个指示灯，上下二端各是可拆卸外置十位接线端子(不能互换)。上端的TXD  RXD  GND为RS-232信号输入端,485+  485-为485信号输入端，GND为接地。下端为485信号输出口T/R1+、T/R1-,T/R2+、T/R2-,T/R3+、T/R3-,T/R4+、T/R4-与GND。

ADX5485四口 RS-485光电隔离集线器有四路485信号输出端口，每路485输出口的带负载不能大于32个485设备终端，且每个RS-485 端口都设有故障警告及短路保护装置，当485总线的任意一路 485设备短路时,不会影响其它输出端口的正常工作。用户可以根据故障警告指示,迅速判断出故障端口及其他相连的故障设备。

ADX5485数据交换机的所有RS-485 接口都具有600W的防雷保护，能够有效地抑制闪电（lighting）和 ESD，用户使用过程中为了保证通信的安全应可靠接地，避免悬空。

【特别提示】产品输入端的地(GND)不能跟输出端的(GND)连接。
