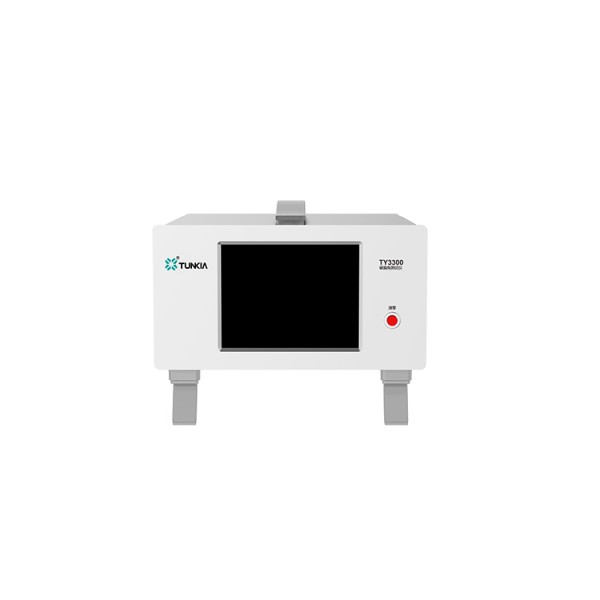

TY3300 磁偏角测试仪 长沙天恒

TY3300 磁偏角测试仪 长沙天恒，是一款专用于测量永磁材料磁偏角的系统，由三维亥姆霍兹线圈、三通道电子磁通计、计算机软件等构成。适用于测量永磁铁氧体、铝镍钴、钕铁硼、钐钴等永磁材料在XYZ轴上的三个磁通分量：ΦX、ΦY、ΦZ，并自动计算出三轴分量的磁矩MX、MY、MZ、总磁矩M，以及磁偏角α。

 长沙天恒测控技术有限公司（原湖南同人电子有限公司）于2006年6月,位于国家级长沙经济技术开发区，占地24亩，建筑面积12000平方米。公司前身是娄底地区电子研究所，创立于1984年。曾研制国内第一台精密工频交流测试电源；所研制MATS-2000磁性材料自动测量装置于1990年荣获国家技术监督局科技进步一等奖、国家科技进步二等奖。是我国最早专业研发生产电磁测量仪器的企业之一，也是国家指定专业制造电磁测量系列产品的主要厂家。目前公司研发的电测系列新产品涉及三相交直流仪表检定装置、高精度直流标准表、三相多功能标准表和三相电能表现场校验仪等，在电能计量领域积累了丰富的开发经验，培养和储备了大量软、硬件研发人才。另外公司在软磁材料测试和矽钢片测试等磁性材料测试领域有近20年的研发经验，积累了大量的磁性材料样品数据,可以为该项目磁性材料的选型提供最准确可靠的依据。

天恒测控是全国电磁计量技术委员会委员、全国硅钢检测学术委员会委员和全国非晶材料学术委员会理事，先后参与国家技术规程规范的编撰（如JJF1284-2011等）和国家科技支撑计划的重点项目研究（项目编号：2011BA102B00）。公司现有产品涉及电学、磁学和软件等领域，共有27大系列，一百余个品种。至今，共销售各类电磁测量仪器一万多台，主要客户遍布计量、国防、电力、冶金钢铁、石化、交通、高校和研究院所等行业，市场占有率居于同类产品领先地位。产品现已远销东南亚、欧美等地区，深受广大客户的信赖及好评。

天恒测控有专业的技术团队、先进的工艺流程、完善的测试手段及一流的管理体系，为广大顾客提供更优的解决方案，努力成为世界一流的电磁测量设备供应商。

公司大事记

1987年 开发出国内第一台精密交流测试电源(功率输出>500VA，峰值稳定度达0.01%/3min）并通过国家鉴定

1990年 MATS-2000磁性材料自动测量装置获国家科技进步二等奖，国家技术监督局计量科技进步一等奖

2003年 迁入位于万宝工业区的研发制造基地，占地50亩

2006年 成为全国电磁计量技术委员会团体会员

2006年 正式成立长沙天恒测控技术有限公司

2009年 迁入位于长沙经济技术开发区的新总部基地

2011年 获邀参加国家科技支撑计划项目：“医疗监护设备计量标准及溯源体系研究”

2012年 法人代表周新华当选全国硅钢检测学术委员会委员

2012年 法人代表周新华当选第一届全国非晶材料学术委员会理事

2013年 法人代表周新华当选中国金属学会电工钢分会第一届电工钢检测学术委员会副主任委员。

2014年 法人代表周新华获聘中国计量科学研究院电磁专业计量咨询专家。

全国电磁计量技术委员会规程宣贯及技术研讨会于2012年4月16日—18日在湖南长沙召开。会议由长沙天恒测控技术有限公司承办,各省市计量院及电科院100多位委员和专家参加了会议。会议着重就《JJF1284-2011交直流电表校验仪校准规范》、《JJG1054-2009钳形接地电阻仪检定规程》等规范、规程进行宣贯，同时，举办了电学测量技术研讨会，均取得了圆满的成功。

TY3300 磁偏角测试仪 长沙天恒

1. 概述

TY3300 磁偏角测试仪 长沙天恒，是一款专用于测量永磁材料磁偏角的系统，由三维亥姆霍兹线圈、三通道电子磁通计、计算机软件等构成。适用于测量永磁铁氧体、铝镍钴、钕铁硼、钐钴等永磁材料在XYZ轴上的三个磁通分量：Φ_X、Φ_Y、Φ_Z，并自动计算出三轴分量的磁矩M_X、M_Y、M_Z、总磁矩M，以及磁偏角α。为分析评价永磁体充磁性能提供了良好的测试平台。参考标准IEC 60404-14:2002《用提拉或旋转测量铁磁材料极偶磁矩的方法》。

2. 产品特征（磁偏角测试仪 长沙天恒）

测量范围：0.2 mWb～1 Wb

调零后漂移量极小，典型值低于1 μWb/min。

五位显示，最小分辨力低至0.1 μWb。

可测量XYZ轴磁通矢量分量及合成值。

提供三种规格线圈，以适合不同尺寸的样品测量。

每个亥姆霍兹线圈上均装有可移动载物滑块。

单位可选：Wb、Vs、Wb·cm、Vs·cm等。

根据设置的线圈常数自动计算总磁矩与分量磁矩。

支持超上限 / 下限报警。

支持一键清零和调零漂。

支持数字、模拟信号输出方式。

配备专业测量软件，自动完成测量计算。

3. 技术规格（磁偏角测试仪 长沙天恒）

测量范围	0.2 mWb ～ 1 Wb ( 三通道测量 )
分辨力	0.1 μWb ( 10 Mx )
零点漂移	1 μWb/min或0.05%*RG ②/min二者取大值
最佳测量不确定度（k=2）	0.5%*RD① + 10 μWb
模拟输出	0~± 5 V
备注	① RD为读数值，② RG为量程值

测试项目	最佳不确定度（提拉测量）	最佳重复性
主轴磁偏角	0.5°	0.2°
总磁矩	1.0%	0.2%

4. 亥姆霍兹线圈

主轴线圈直径		200 mm	400 mm	600 mm
样品尺寸 (mm)	最小	3 × 3 × 3	5 × 5 × 5	10 × 10 × 10
	最大	30 × 30 × 30	50 × 50 × 50	80 × 80 × 80
均匀区 (mm)	0.5%	30 × 30 × 30	60 × 60 × 60	100 × 100 × 100
	1%	38 × 38 × 38	80 × 80 × 80	120 × 120 × 120
线圈常数(cm)		约0.03	约0.03	约0.03

5. 磁偏角测量原理

由上图可见M、M_X、M_Y、M_Z的矢量关系以及磁偏角示意，并可知测量原理：

将被测样品放置于亥姆霍兹线圈平台的中心位置，确保样品充磁方向与某轴垂直。

将样品从线圈中取出并远离，测量三轴线圈上的磁通量分量：Φ_X、Φ_Y、Φ_Z。

可根据各轴线圈的常数，计算出XYZ方向的磁矩：M_X、M_Y、M_Z。

根据公式    M=MX2+MY2+MZ2    计算总磁矩。

磁矩M与X轴的夹角：αX=cos-1MXM

磁矩M与Y轴的夹角：αY=cos-1MYM

磁矩M与Z轴的夹角：αZ=cos-1MZM
若样品充磁方向与Z轴保持一致，则磁偏角α=αZ。
