TY2100 表磁分布自动测试系统 长沙天恒

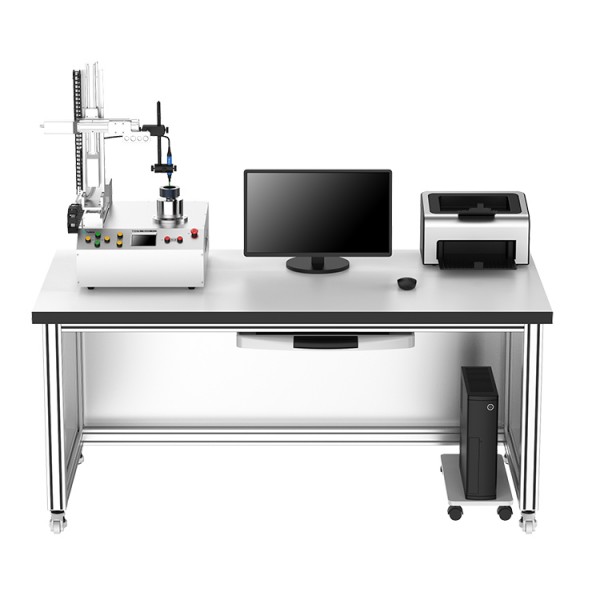

*上图为参考示意，实际交付可能会略有不同

1. 概述

TY2100是一款专用于全自动测量永磁材料表面磁场分布的系统，表磁分布自动测试系统 长沙天恒，主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点；可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

2. 产品特征（表磁分布自动测试系统 长沙天恒）

数字特斯拉计：测量范围：0～2000 mT，最小分辨力：10 μT，测量不确定度达±0.5%。

霍尔探头：探头传感芯片由耐磨材料封装，材质有弹性不易折断。

旋转测试平台：测试平台装有旋转卡盘，采用精密电机驱动，带动被测样品在W轴方向旋转。

卡盘及轴承：选用进口品牌，标配卡盘同心度达0.05 mm，运行更加平稳。

四轴运动控制：XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。

无磁三爪卡盘（选配件）：特殊应用情况下可选配无磁三爪卡盘。

平面样品夹具（选配件）：用于测试不同尺寸的平面样品、立方体样品等。

轴向霍尔探头（选配件）：用于平面样品、立方体样品等的表磁测试。

3. 主要应用

环型样品测试：可选配径向霍尔探头，测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。

平面样品测试：可选配平面样品夹具和轴向霍尔探头，用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。

测量表磁参数：极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度；每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

绘制表磁曲线：绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、2～32次谐波分析图、三维磁场分布图等。

4. 主要技术指标（表磁分布自动测试系统 长沙天恒）

特斯拉计	测量范围	0～2000 mT
	最小分辨力	10 μT
	最佳测量不确定度（k=2）	0.5%
XYZ轴①	行程范围	XY轴：0～100 mm
		Z轴：0～200 mm
	最小分辨力	0.01 mm
	定位精度	± 0.02 mm
W轴	行程范围	0～360°
	细分度	60000 / 360°
	同心度	0.05 mm
	无磁三爪卡盘同心度	0.1 mm
	最快旋转速度	2秒/转(典型值)

备注：① 若样品尺寸超出范围，用户可根据需求定制XYZ轴的行程。

5. 样品规格

环型样品	样品夹持范围 ②	外直径：Φ 2 mm～70 mm； 内直径：Φ 24 mm～64 mm
	样品直径	最大Φ 350 mm
	样品重量 ③	最大3 kg
平面样品④	最大样品尺寸	100 mm × 100 mm (长×宽)
	样品重量	最大3 kg
