TY2200 表磁分布自动测试系统 长沙天恒

TY2200是一款专用于自动测量磁性材料或样品表面磁场分布的系统，主要由测试平台(内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点；可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

 长沙天恒测控技术有限公司（原湖南同人电子有限公司）于2006年6月,位于国家级长沙经济技术开发区，占地24亩，建筑面积12000平方米。公司前身是娄底地区电子研究所，创立于1984年。曾研制国内第一台精密工频交流测试电源；所研制MATS-2000磁性材料自动测量装置于1990年荣获国家技术监督局科技进步一等奖、国家科技进步二等奖。是我国最早专业研发生产电磁测量仪器的企业之一，也是国家指定专业制造电磁测量系列产品的主要厂家。目前公司研发的电测系列新产品涉及三相交直流仪表检定装置、高精度直流标准表、三相多功能标准表和三相电能表现场校验仪等，在电能计量领域积累了丰富的开发经验，培养和储备了大量软、硬件研发人才。另外公司在软磁材料测试和矽钢片测试等磁性材料测试领域有近20年的研发经验，积累了大量的磁性材料样品数据,可以为该项目磁性材料的选型提供最准确可靠的依据。

天恒测控是全国电磁计量技术委员会委员、全国硅钢检测学术委员会委员和全国非晶材料学术委员会理事，先后参与国家技术规程规范的编撰（如JJF1284-2011等）和国家科技支撑计划的重点项目研究（项目编号：2011BA102B00）。公司现有产品涉及电学、磁学和软件等领域，共有27大系列，一百余个品种。至今，共销售各类电磁测量仪器一万多台，主要客户遍布计量、国防、电力、冶金钢铁、石化、交通、高校和研究院所等行业，市场占有率居于同类产品领先地位。产品现已远销东南亚、欧美等地区，深受广大客户的信赖及好评。

天恒测控有专业的技术团队、先进的工艺流程、完善的测试手段及一流的管理体系，为广大顾客提供更优的解决方案，努力成为世界一流的电磁测量设备供应商。

公司大事记

1987年 开发出国内第一台精密交流测试电源(功率输出>500VA，峰值稳定度达0.01%/3min）并通过国家鉴定

1990年 MATS-2000磁性材料自动测量装置获国家科技进步二等奖，国家技术监督局计量科技进步一等奖

2003年 迁入位于万宝工业区的研发制造基地，占地50亩

2006年 成为全国电磁计量技术委员会团体会员

2006年 正式成立长沙天恒测控技术有限公司

2009年 迁入位于长沙经济技术开发区的新总部基地

2011年 获邀参加国家科技支撑计划项目：“医疗监护设备计量标准及溯源体系研究”

2012年 法人代表周新华当选全国硅钢检测学术委员会委员

2012年 法人代表周新华当选第一届全国非晶材料学术委员会理事

2013年 法人代表周新华当选中国金属学会电工钢分会第一届电工钢检测学术委员会副主任委员。

2014年 法人代表周新华获聘中国计量科学研究院电磁专业计量咨询专家。

全国电磁计量技术委员会规程宣贯及技术研讨会于2012年4月16日—18日在湖南长沙召开。会议由长沙天恒测控技术有限公司承办,各省市计量院及电科院100多位委员和专家参加了会议。会议着重就《JJF1284-2011交直流电表校验仪校准规范》、《JJG1054-2009钳形接地电阻仪检定规程》等规范、规程进行宣贯，同时，举办了电学测量技术研讨会，均取得了圆满的成功。

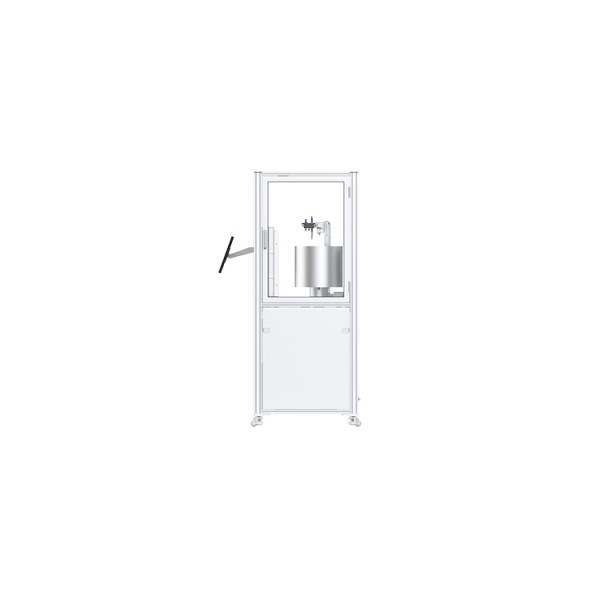

表磁分布自动测试系统 长沙天恒

*上图为参考示意，实际交付可能会略有不同

1. 概述

TY2200是一款专用于自动测量磁性材料或样品表面磁场分布的系统，表磁分布自动测试系统 长沙天恒主要由测试平台(内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点；可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

2. 产品特征（表磁分布自动测试系统 长沙天恒）

数字特斯拉计：测量范围：0～2000 mT，最小分辨力：10 μT，测量不确定度达±0.5%。

霍尔探头：探头传感芯片由耐磨材料封装，材质有弹性不易折断。

旋转测试平台：测试平台装有旋转卡盘，采用精密电机驱动，带动被测样品在W轴方向旋转。

定位装置：由精密电机驱动，可软件带动霍尔探头实现精准移动。

高负载能力：最大可检测50kg重的大型电机转子。

运动控制：运动控制具有软件自动控制和按键手动控制二种模式。

光栅报警：测试平台配置光栅报警系统，保证操作安全。

气动卡盘（选件）：可程控，便于快速装夹待测样品。

扫描枪（选配件）：可通过扫描样品上的二维码快速输入样品信息。

3. 主要应用（表磁分布自动测试系统 长沙天恒）

环型样品测试：可选配径向霍尔探头，测试圆柱型永磁、多极磁环、磁瓦、大中小型电机转子、磁辊等样品。

测量表磁参数：极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度；每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

绘制表磁曲线：绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、2～32次谐波分析图、三维磁场分布图等。

4. 主要技术指标

特斯拉计	测量范围	0～2000 mT
	最小分辨力	10 μT
	最佳测量不确定度（k=2）	0.5%
YZ轴①	行程范围	Y轴：0～200 mm
		Z轴：0～300 mm
	最小分辨力	0.01 mm
	定位精度	± 0.02 mm
W轴	行程范围	0～360°
	同心度	0.1 mm
	最快旋转速度	10秒/转(典型值) = 2 \* GB3 ②
样品规格`	卡盘夹持范围	外直径：Φ 8 mm～180 mm； 内直径：Φ 62 mm～170 mm
	样品直径	最大Φ 350 mm
	样品质量	最大50 kg
