HY5700-16mA(Z) 4~20mA电流模拟量光端机

HY5700-16mA(Z)16路正向4~20mA电流模拟量光端机采用独创技术，可同时支持1~16通道模拟量信号（电流/电压）到光纤中继。该设备采用双电源供电，高性能FPGA可编程器件，无MCU处理，高速转换，采样频率可以到100KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

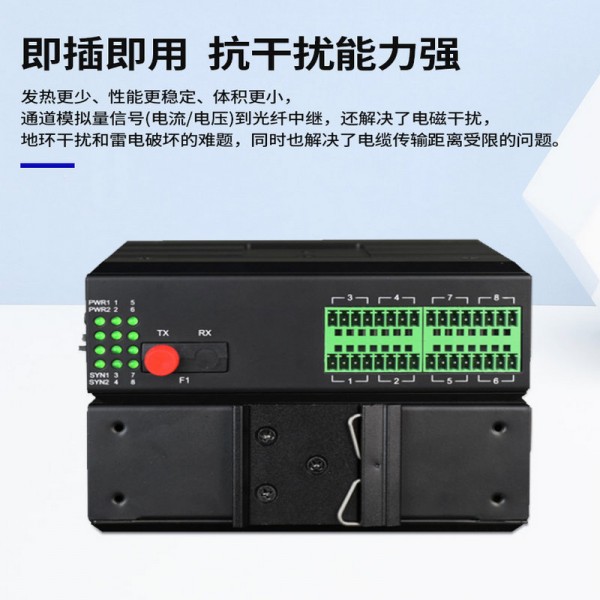

HY5700-16mA(Z)16路正向模拟量光端机采用独创技术，可同时支持1~16通道模拟量信号（电流/电压）到光纤中继。该设备采用双电源供电，高性能FPGA可编程器件，无MCU处理，高速转换，采样频率可以到100KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。

4~20mA电流模拟量光端机产品特点

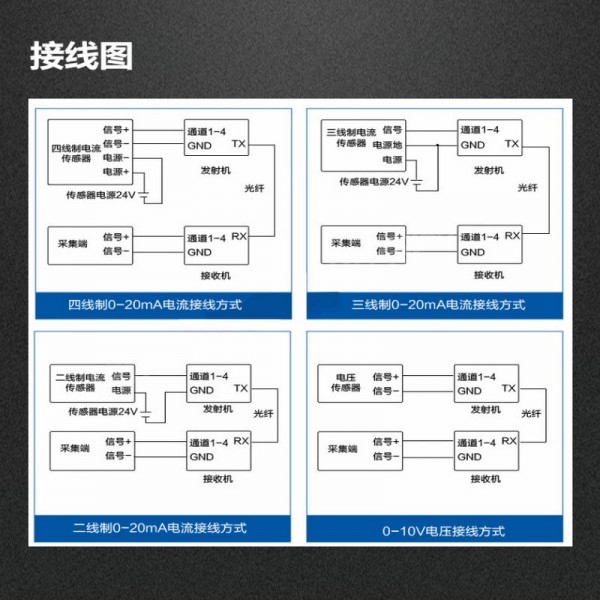

1、该设备配对使用， 本端信号输入，对端信号输出。

2、支持0~20mA，1~16路电流量；或支持0~10V/0~5V，1~16路电压量；16路模拟量输入输出可任意组合。

3、多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选。

4、具有信号故障保护功能；全方位显示电接口和光纤运行状态。

5、电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏。

6、电接口防雷达到IEC61000-4-5(8/20μS)差模：6KV，阻抗(2Ω)；共模：6KV，阻抗(2Ω)标准。

7、支持宽范围交直流输入，支持内部隔离，冗余双电源输入，电源支持过载保护、防反接保护。

8、高强度波纹型材机壳、卡轨式安装、IP40防护等级。

9、工业级宽温工作范围-40℃~+85℃。

10、内置防雷电路，可大大减少雷电感应造成的损坏。

4~20mA电流模拟量光端机技术参数

光口特性

光纤模式：多模、单模可选

光纤连接：单纤、双纤可选

物理接口：FC、SC、ST可选（默认出厂FC）

光纤波长：850nm、1310nm、1550nm可选

传输距离：多模0-2km，单模0-120km

电流量特性

接口数量：1~16路

输入/出范围：4~20mA/0~20mA

分辨率：12位

采样速率：100K 次/秒

时间延迟：<1ms

最大负载能力：600Ω

输入电阻：125Ω

精度：0.4%（常温）

电流量：

支持1~16路4～20mA电流模拟量

输入输出范围：4~20mA

分辨率：12 位

采样速率：20K 次/秒

时间延迟：<1ms

负载能力：600Ω

输入电阻：125Ω

精度＜0.4%（常温）

电压量：

支持1~16 路0～5V/0～10V电压模拟量

输入输出范围：0~10V(包含了 0~5V)

分辨率：12 位

采样速率：20KHZ 次/秒

时间延迟：<1ms

负载能力：600Ω

输入阻抗：100KΩ

精度＜0.4%（常温）

电气和机械特性

系统电源：DC12-48V/AC12-48V（双电源冗余备份）

功耗：≤5W

外观结构：135mm(长) x 120mm(宽) x 40mm(高)

环境指标

工作温度： -40℃—+85℃（工业级物料）

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞500,000小时

产品型号：HY5700-16mA(Z)

产品功能描述

16路单向4～20mA工业级卡轨式模拟量光端机

业务端口描述：1个SC/FC/ST光纤接口，16个模拟量接口

电源：冗余双电源输入DC12-48V/AC12-48V；

功耗：<5W

过载保护：支持；

反接保护：支持；

电源冗余保护：支持接入端子：4芯5.08mm间距插入式端子

机械与产品尺寸

外壳：IP40防护等级，铝合金材质

尺寸：135mm(长) x 120mm(宽) x 40mm(高)安装方式：DIN导轨式安装、壁挂式安装

重量：0.7Kg/台

4~20mA电流模拟量光端机订购信息

推荐型号

产品描述

HY5700-1mA(Z)

1路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(Z)

2路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(Z)

4路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(Z)

8路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-16mA(Z)

16路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-1mA(S)

1路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-2mA(S)

2路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-4mA(S)

4路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

HY5700-8mA(S)

8路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
