AN-HWDF6 多普勒流量计水文流量监测流速仪

产品简介

AN-HWDF6型多普勒流量计是应用于河流、明渠及管道等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。

工作原理

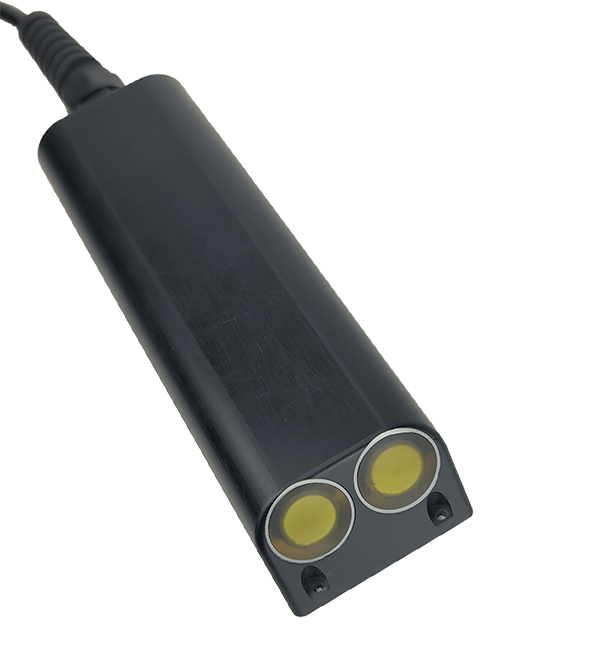

多普勒流量计水文流量监测流速仪

多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。

优势特点

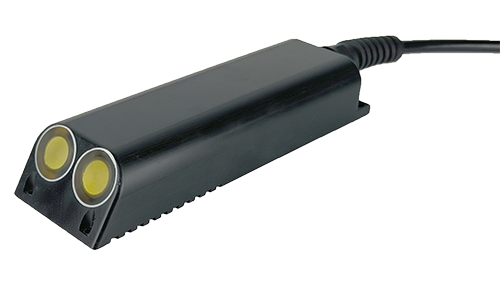

多普勒流量计水文流量监测流速仪

n 采用Modbus通信协议，利用RS485总线进行通信

n 水下传感器设备安装方便；有金属底座固定装置，安装简单

n 设备全部采用电子设计，宽电压供电，低功耗，无机械部件

n 具有测量准确、稳定的优点，可靠性高，抗干扰性强

n 应用范围广泛，可以在自来水到黄河水的各种水环境中应用

技术参数

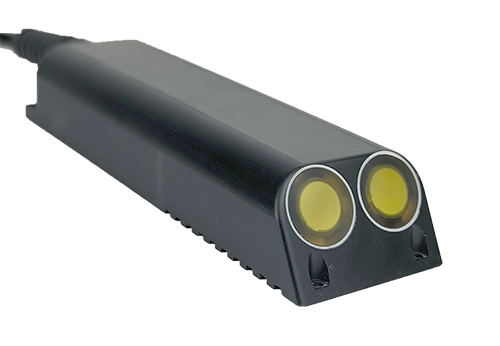

多普勒流量计水文流量监测流速仪

测量种类：点流速、液位、温度、流量

测量方式：在线式

测量原理：声学多普勒法，速度面积法

流速：量程：0.021m/s～6.00m/s（可定制12.00m/s），精度：±1.0%±1cm/s

水位：量程：0.03m～10m（可定制100m），精度：0.3%±0.5cm

水温：量程：-10℃～60℃，精度：±1（℃）

瞬时流量范围：1L/s～99.99m³/s

累计流量范围：0.1m³～999999m³

工作电压：DC7.2V～24V

功耗（DC12V）：工作模式≤0.8W（电流65mA），待机模式≤≤0.14W（电流20mA）

工作水深：0.1m～10m

数据更新周期：6s～60s（可调）

防护等级：IP68

输出信号：Modbus RS485

输出信号内容：点流速、瞬时流量、水位、温度

液体压力要求：自然环境状态下，1个标准大气压

可靠性 MTBF：>25000h
