德国IGUS易格斯线缆CF2系列高柔性控制电缆

chainflex® CF2 高柔性控制电缆
德国IGUS易格斯线缆CF2系列高柔性控制电缆
典型应用领域：
用于极高的负载
几乎无限的耐油
室内和室外应用
适用于水平架空和行程小于100米的滑行应用
储存与提取装置适用于高架仓库、机械装置/包装机、快速输送系统、户内起重机、制冷行业

德国IGUS易格斯线缆CF2系列高柔性控制电缆
一般性能
芯数及截面积 [mm²]

(4x0.14)C

外径最大

6.5 毫米

铜含量

18 千克/千米

重量

49.0 千克/千米

动态信息

最小弯曲半径，拖链（系数）

5.0 x d


最小弯曲半径，拖链内

32.5 毫米


最小弯曲半径，柔性（系数）

4.0 x d


最小弯曲半径，柔性

26.0 毫米


最小弯曲半径，固定（系数）

3.0 x d


最小弯曲半径，固定

19.5 毫米


最低温度，拖链内

-20 °C


最高温度，拖链内

80 °C


温度范围，柔性

-40 °C至+80 °C（符合EN 60811-504标准）


温度范围，固定

-50 °C至+80 °C（符合DIN EN 50305标准）


最大速度，架空

10 m/s


最大速度，滑行

5 m/s


最大加速度

80 m/s²


行程

达100米的行程

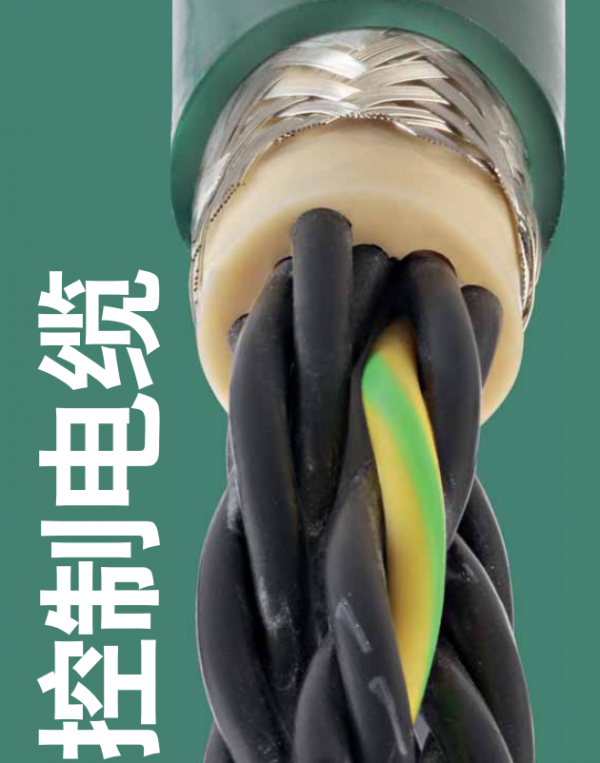

电缆结构

导体

高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准).


芯线绝缘

高机械性能TPE混合物


芯线结构

芯线以短节距绞合在一起


芯线识别

颜色代码符合 DIN 47100 标准


内护套

PVC混合物适用于拖链


总屏蔽

高度抗弯曲的镀锡铜丝编织。 覆盖线性约70%，光学约90%。


外护套

低粘性、高耐磨的 PUR 基混合材料，符合拖链要求（符合 DIN EN 50363-10-2 标准）。


护套颜色

煤灰色（类似RAL 7016）

电气信息

额定电压

300/500 V


测试电压

2.000 V（符合DIN EN 50395标准）

标准和认证

分类
6.5.3.1级
6：适用于在拖链中持续运动的电缆，极重载，半径不低于5 x d，速度达10米/秒
5:行程距离长达100米
3：耐油（符合DIN EN 50363-10-2标准）
1：无扭转

抗UV
高

耐油性
耐油（符合 DIN EN 50363-10-2 标准）

海上
耐MUD，符合NEK 606 - 2009版标准

阻燃
符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅
不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

UL/CSA AWM
详细信息参见数据表

NFPA
符合NFPA 79-2012第12.9章的标准

EAC
经认证编号TC RU C-DE. ME77.B.01254

CTP
经认证编号C-DE. PB49.B.00416

无铅
符合2011/65/EU（RoHS II）标准

CEI
符合CEI 20-35标准

无尘室
符合ISO 1级标准。外护套材料符合CF27.07.05.02.01.D标准，通过IPA依照标准14644-1进行的测试

CE
符合2014/35/EU标准


部分型号：
控制电缆CF2
CF2.01.04 94
CF2.01.08 94
CF2.01.12 94
CF2.01.18 94
CF2.01.24 94
CF2.01.36 94
CF2.02.04 94
CF2.02.08 94
CF2.02.18 94
CF2.02.24 94
CF2.02.48 94
