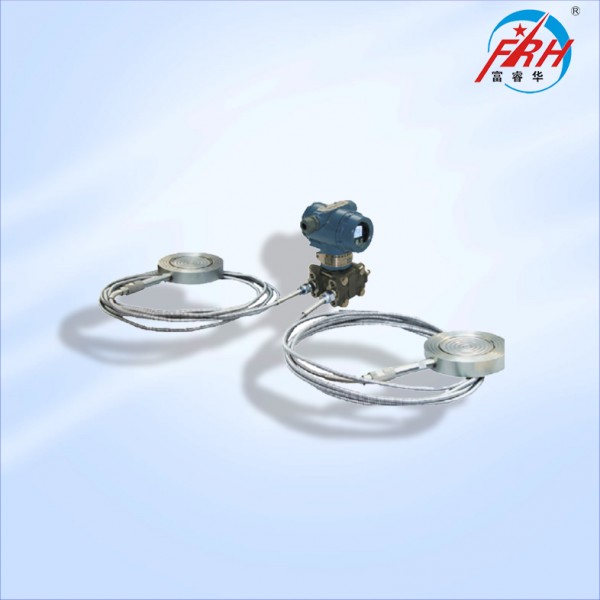

侧装式双法兰压力变送器FR-706产品介绍：
FR-706型侧装式双法兰压力变送器是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油（或其它 的液体）传递至变送器的主体，然后由变送器主体内的δ室和放大线 路板，将压力或差压转换4～20mA.DC信号输出（参见结构原理图）。
FR-706型侧装式双法兰压力变送器与智能放大板组合，可构成智 能远传压力变送器，与符合HART协议的手操器配合,可以相互通讯，进 行设定和监控。为了适应不同的安装需求，本系列变送器具有多种形 式的远传装置供用户选择，变送器的主体结构与压力变送器相同。
侧装式双法兰压力变送器FR-706产品特点：
·逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下， 稳定而可靠地工作。
·采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
·选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
·设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
·品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
·可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（长度≤3米）远传压力变送器。
·可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔 离液的繁琐工作。
·远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
侧装式双法兰压力变送器FR-706产品运用：
·易结晶的介质
·带有固体颗粒或悬浮物的沉淀性介质
·强腐蚀或剧毒性介质
·可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔 离液的繁琐工作。
·连续精确测量界面和密度
·远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
·卫生清洁要求很高的场合：如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准， 并且应便于冲洗，以防止不同批量介质的交叉污染。
侧装式双法兰压力变送器FR-706主要技术参数：
输出信号：数字放大器，4～20mADC（线性或平方根输出），标配LCD表头 数字放大器，4～20mADC（线性或平方根输出，带HART数字通讯），标配LCD表头 模拟放大器，4～20mADC线性输出（指针表头或LCD表头可选）
供电电源：12～45V.DC(详见负载特性图)
量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明）
阻 尼：通常可在0.1至16秒之间任意设定
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）-29～75℃（数字/智能放大器） -29～65℃（带显示表头） 环境湿度 0～95%
防护特性：防护等极 IP65
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：6.4Kg（不包括附件）
注：① 侧装式双法兰压力变送器的工作压务还取决于选定法兰的规格。
② 远传装置的工作温度，由所选择的灌充液种类确定。
③ 侧装式双法兰压力变送器的介质温度影响是指一侧的远传装置受到的温度作用，所产生的输出变化。
④ 温度影响是在最大量程时测得。
