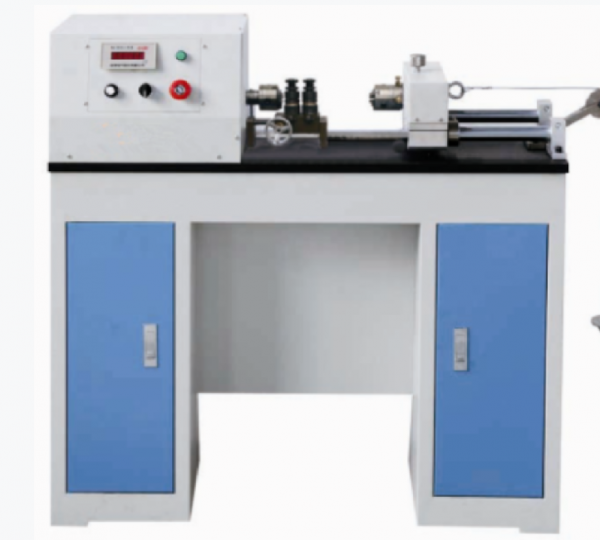

CR-10 线材缠绕试验机

线材缠绕试验机 该缠绕试验机主要用于检测有镀层和无镀层的金属材料承受缠绕变形后所显示的表面镀层的结合牢固性、表面缺陷及表面镀层的结合牢固性

奥纳思克（上海）仪器设备有限公司总部设在上海市崇明区是一家专注研发制造力学性能试验设备及测试技术的高精端科技型公司，公司汇集了以多名试验机专家和高级工程师为主的研发队伍，是高  端化、智能化、自动化试验机产品研制基地 公司主要提供电液伺服动静疲劳试验、电液伺服液万 能试验机、微机控制电子万 能试验机、电液伺服压力试验机、钢绞线松弛试验机、静载锚固试验机、钢结构高强螺栓检测设备、全自动摆锤冲击试验机、岩石直剪仪等产品。

线材缠绕试验机  一、设备名称：线材缠绕试验机
线材缠绕试验机 二、设备型号：CR-10                                                                                         线材缠绕试验机 三、用途及特点：

该缠绕试验机主要用于检测有镀层和无镀层的金属材料承受缠绕变形后所显示的表面镀层的结合牢固性、表面缺陷及表面镀层的结合牢固性。主要用于企业、科研部门等行业，为生产和科研提供检测手段。

四、技术规格：

1.试样直径：1—10mm

2.缠绕速度：0-60r/min

五、结构简述：

5.1、减速箱：电动机通过三角皮带和蜗轮副传动到主轴上，当合上离合器时蜗杆带动蜗轮，通过离合器使主轴转动，脱开离合器时蜗轮空转，主轴能得到三种速度（每分钟转数）即：15、20、60三档速度的变换是通过变换皮带在轮槽的位置实现主轴的一端伸出箱体外，上装有夹头，夹头端面有多种直径的孔被测线材的一端可插入相应直径内，夹头的方孔为：40×40，方孔内安放一对卡块，块上亦有多种尺寸圆孔，卡块对上后形成10×10的方孔，做试验用的芯棒直径小于20时一端加工成10×10的方孔，可插入方孔，大于20时，做成40×40的方孔，直接插入夹头方孔内。芯棒插入夹头内，由夹头上的两个螺钉压紧。

另外，该机还配备一对平钳口，可供小直径的线材做自身缠绕用。

5.2、随动支架，为保证线材做紧密缠绕，该装置上有大、小滑板可夹紧线材。在线材的一端也可施加重力，随动支架上有四个滚动轴承可在导轨上滚动，当线材被缠绕后，它可随缠绕后的线材做移动。在该装置上有一支座，支座上的孔与主轴同心，有￠1-6六种直径的支撑套可变换使用，当芯棒细而短时，可使用该支座，以增强芯棒的刚性，相当于车床的中心架的作用。该装置可转180°使用。

5.3、尾座：为了提高芯棒的刚性，可用尾座上的顶尖顶住芯棒，当芯棒被顶紧后尾座及顶尖均可紧死，尾座由T型螺钉紧固在机板上，顶尖由尾座上的压紧螺钉压住。使用尾座时需将随动装置上的支架卸下。
