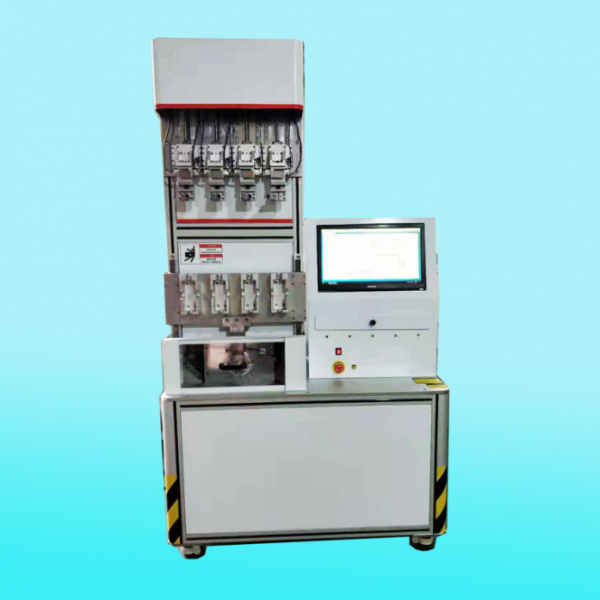

吊杆使用在洗衣机的结构上面，因为需要同时配几套，所以同规格的吊杆参数的同步性，阻尼力一致性都会影响洗衣机的使用体验。所以对其测试就需要吊杆阻尼力试验机及寿命测试机。下面逐一介绍试验机的结构：

机械执行部件

1. 高刚性机架：龙门立式框架，消除机身形变带来的测试误差

2. 伺服电缸 / 伺服电机+偏心轮机构：提供上下往复直线驱动；实现正弦往复运动，控制往复频率、振幅行程

3. 直线滑动导轨：保证运动横梁垂直运行，无侧向窜动

4. 专用工装夹具：上下球面适配治具，匹配吊杆两端球面铰接结构；支持快速换不同规格吊杆

5. 多工位安装板（可选4工位）：同时夹持多根吊杆同步测试，提升效率

传感器（采集核心）

1. 拉压双向力传感器：采集压缩阻尼力、复原阻尼力；精度±0.5%FS，安装于移动端或固定端

2. 位移传感器（LVDT/磁栅）：实时采集往复行程振幅，闭环反馈给伺服系统

3. 可选：加速度传感器：采集振动加速度，用于模拟脱水工况

电气驱动元器件

1. 伺服驱动器：接收控制器指令，控制电机转速、往复频次

2. PLC运动控制器：闭环运动控制，设定频率、行程、循环次数

3. 高速数据采集卡：同步采集力、位移信号，高采样率绘制滞回示功曲线

4. 中间继电器、接触器：电机启停、安全回路

5. 急停按钮、行程限位开关：超行程、过载硬件保护

四、吊杆阻尼力试验机测控与输出单元

1. 工控电脑

2. 阻尼专用测试软件

实时绘制力‑位移滞回曲线

自动计算阻尼系数、阻尼耗能面积、平均摩擦力、刚度

循环计数、耐久寿命记录，自动导出Excel报表

五、简要工作流程

伺服驱动带动横梁往复推拉吊杆 → 力传感器采集实时阻力、位移传感器采集行程 → 采集卡同步采样 → 软件生成阻尼滞回曲线，输出阻尼力参数。

区分两种驱动方案

1.偏心轮：适合固定振幅，低成本耐久疲劳测试

2.伺服电缸：振幅、频率任意可调，适合研发阻尼特性检测

具体吊杆阻尼力试验机的功能与参数可以咨询唯克菲唐检测设备！
