HD-TXW 西安获德碳纤维缺陷在线检测系统

西安获德碳纤维缺陷在线检测系统实时检测每一根碳纤维上的毛丝、毛团，并以落筒为单位存储缺陷图像。

西安获德图像技术有限公司，基于智能制造、人工智能、机器视觉等核心技术，面向复合材料行业、玻璃纤维行业、纺织品行业、食品检测行业、制造业企业提供自动化检测设备及整体解决方案。

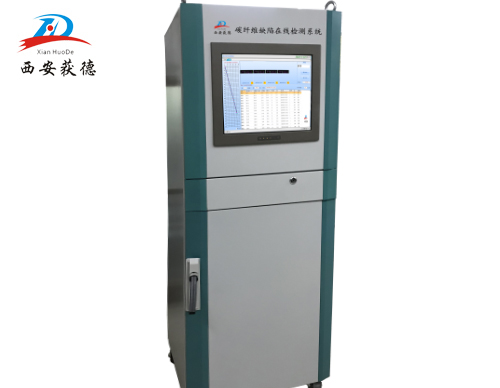

    为了对碳纤维进行实时在线检测，西安获德研发了基于机器视觉的HD-TXW型碳纤维缺陷在线检测系统，实时检测每一根碳纤维上的毛丝、毛团，并以落筒为单位存储缺陷图像。

产品特点
    1、采用进口的高性能相机，千兆网传输，使图像的获取稳定，可靠，现场维护简单方便；
    2、定制LED光源，稳定、可靠，光衰小；
    3、高性能、全密封、自然散热的工业计算机，避免现场灰尘、毛丝造成的系统不稳定因素。
产品优势
    1、可实时监测每个落筒的状态，通过CAN总线上报检测系统，及时得到新卷和落卷的信息；

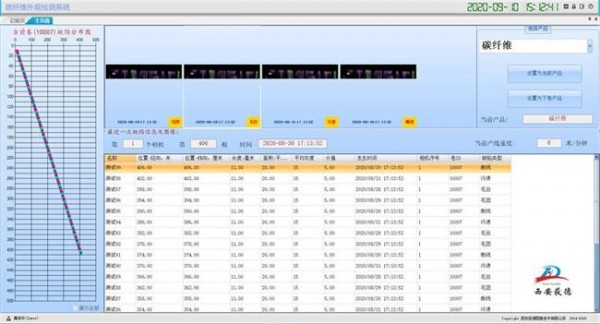

    2、主界面如下：

    3、显示最近多幅缺陷图像，缺陷时间，缺陷位置（哪根纤维及对应的落筒），缺陷统计图（最近100分钟每根纤维出现的疵点个数）等；
    4、纤维和落筒对应关系可在软件界面进行自由配置；
    5、可按照需求输出继电器信号，报警或控制停车；
    6、数据存储（破丝和毛团记录）；
    7、缺陷浏览：根据时间查看落筒编号...浏览缺陷图片等；
    8、统计功能：可按照时间，班别，落筒，产品类型，缺陷类型等不同条件组合进行统计，生成报表、饼图、柱状图等格式，也可导出报表数据的Excel格式；
    9、工艺参数设置：可设置产品类型、纤维根数、落筒长度，对应关系....；
    10、控制参数设置：主要用来设置图像处理算法的控制参数；
    11、人员管理：操作员，管理人员，可设置不同权限；
    12、设备管理：设备软、硬件版本，运行时间，效率，备件更换记录...；
    13、产品管理：产品型号，纤维数，对应数....；
    14、系统工具：包括操作日志、错误日志、数据库维护、相机曲线图，直方图，相机温度，CPU温度，硬盘空间等
    15、联网接口：可连接到上级的服务器，给予管理人员对所有产线进行设置，统计，分析的功能。上级服务器功能，我们会在单独的方案中提供。
技术指标
    1、检测速度：20m/min或更高；
    2、检测幅宽：2000mm（同时可检测纤维300根，能够适应纤维数量变化）；
    3、工作制度：24小时连续运行；
    4、工作环境：温度0 - 40℃；
    5、电源：交流220V，50HZ，电压波动范围5%。
产品应用
    检测纤维、碳纤维表面毛团，毛条外观缺陷，并以落筒为单位进行统计。
