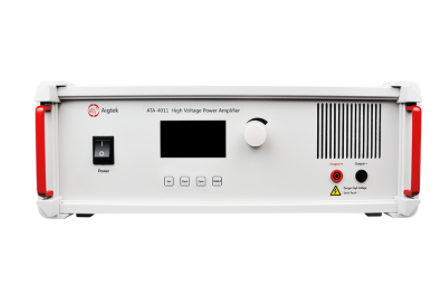

ATA-4011 高压功率放大器--aigtek简介
ATA-4011是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出160Vp-p（±80Vp）电压，112Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
输入Input
输入为BNC接口，输入电阻50Ω、5kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出为香蕉插座，最大输出电压160Vp-p(±80Vp)，输出电流1Arms。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控0~50倍可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口Mo
1/100 Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。
|
型号 |
ATA-4011 |
|
输出形式 |
单端输出 |
|
带宽（-3dB） |
DC~1MHz |
|
最大输出电压 |
160Vp-p（±80Vp） |
|
最大输出电流 |
0.75Ap（DC~50Hz） |
|
1.41Ap,1Arms（50Hz~1MHz） |
|
|
最大输出功率 |
112Wp |
|
电压增益 |
x0~50（0.1step） |
|
负载RL上限 |
≥56.6Ω（50Hz以上） |
|
输出电阻 |
≤1Ω |
|
输入电阻 |
50Ω / 5kΩ |
|
输入幅度 |
0~10Vp-pMAX |
|
输出电压误差 |
≤±3%FS@1kHz |
|
电压监测 |
100:1（±5%） |
|
压摆率 |
400V/μs |
|
谐波失真（THD） |
≤0.1%@1kHz，100Vp-p |
|
直流偏置 |
±75V（0.1V step） |
|
输出电压零点漂移 |
≤0.1V |
|
信噪比 |
≥80dB |
|
输出接口 |
4mm香蕉插座 |
|
保护 |
过流保护 |
|
信号地 |
与机壳、电源线地相连 |
|
供电电压 |
AC220V±10%，50Hz |
|
保险丝 |
5A/250V |
|
工作温度 |
0℃~45℃ |
|
储存温度 |
-20℃~50℃ |
|
工作湿度 |
80%RH，无冷凝 |
|
尺寸（宽*高*深） |
440*163*470mm |
ATA-4011 高压功率放大器--aigtek使用须知
在使用本仪器前，请务必详细阅读安全注意事项，并遵照执行，避免由于误操作降低仪器的使用寿命或造成不必要损失。注意事项
请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。非本公司授权人员，严禁拆开机器。
当启动输出后，请勿直接接触输出端子的金属部分或与之相连的导体。
请将仪器置于通风干燥的环境中使用，环境温度不可超过40℃。请保持仪器清洁干燥，不要在潮湿的环境中使用，以免内部电路发生短路。
如需要更换保险丝，请按本手册中的规格更换。
严禁将本设备使用于生命维持系统或其他任何有安全要求的设备上。
请勿以过快的频率连续开关本电源，可能会导致工作异常。
免责声明：以上所展示的[ ATA-4011 高压功率放大器--aigtek]信息由会员[西安安泰电子]自行提供，内容的真实性、准确性和合法性由发布会员负责。
