ZW32-12型户外高压真空断路器

ZW32-12型户外高压真空断路器简称真空断路器主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

利百加电气集团有限公司是一家专业从事低压电器设计,研发生产制造和销售于一体的企业,主要生产小型断路器,塑壳断路器,漏电断路器,框架断路器,交流接触器,双电源,机械式电能表,电子式电能表,高压真空断路器,高压隔离开关,高压负荷开关,高压接地开关,高低压成套开关设备等2000多种型号规格的工业及建筑用高低压电器. 公司技术力量雄厚,检测设备齐全.十多年来坚持走自主创新,科技研发之路,秉承敬业争先的精神.通过“内培外引”的方式建立一支具有团队协作,努力进取,勇于超越和富有竞争力的经营队伍,为客户提供良好的产品和服务,产品畅销国内外.专业生产的各种型号规 格的低压电器在同行中率先荣获中国质量认证中心颁发的“ccc”证书，和IS09001:2000质量体系认证证书. 回顾历史,利百加人员充满自豪和欣慰.展望未来,二十一世纪知识经济的时代,竞争与发展同存,机遇与挑战并举.利百加人员决心与时俱进,展开百年规划蓝图,继续以品牌为旗帜,以技术为核心,以营销为龙头,人力资源为根 本,低压电器产业为支柱,努力打造市场多样化,产品多元化的公司.

一、适用范围

ZW32-12型户外高压真空断路器为额定电压12kV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。ZW32-12型户外高压真空断路器具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

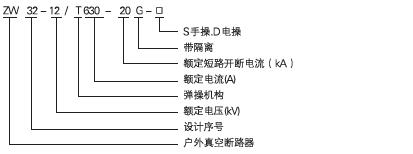

二、型号及含义

三、产品结构

  ZW32-12型户外高压真空断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在箱体的里面。
断路器本体主要是由导体回路，传动系统，缘系统等组成。
导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一系列问题。
传动系统主要由三相主轴，缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。
断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。
断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动电动操作两种。
手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
电动操作机构须由电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。如配用相应的重合或分段控制装置，可作为重合器或分段器使用。
断路器的安装方式采用柱上座式安装。

四、主要技术参数

五、正常工作条件

周围空气温度：上限+45℃，下限-30℃。
海拔不超过2000M；（若海拔增高可相应增加缘强度或加装设备）
风压不超过700Pa（相当于风速34m/s）。
无经常性的剧烈振动,地震等级不超过8级。
污染等级：III级。

六、外形及安装尺寸

注：提供的外形及安装尺寸仅供选型时参考，尺寸以我公司产品图纸为准。
