DZ20LE漏电断路器

DZ20LE漏电断路器也叫DZ20漏电断路器用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。

利百加电气集团有限公司是一家专业从事低压电器设计,研发生产制造和销售于一体的企业,主要生产小型断路器,塑壳断路器,漏电断路器,框架断路器,交流接触器,双电源,机械式电能表,电子式电能表,高压真空断路器,高压隔离开关,高压负荷开关,高压接地开关,高低压成套开关设备等2000多种型号规格的工业及建筑用高低压电器. 公司技术力量雄厚,检测设备齐全.十多年来坚持走自主创新,科技研发之路,秉承敬业争先的精神.通过“内培外引”的方式建立一支具有团队协作,努力进取,勇于超越和富有竞争力的经营队伍,为客户提供良好的产品和服务,产品畅销国内外.专业生产的各种型号规 格的低压电器在同行中率先荣获中国质量认证中心颁发的“ccc”证书，和IS09001:2000质量体系认证证书. 回顾历史,利百加人员充满自豪和欣慰.展望未来,二十一世纪知识经济的时代,竞争与发展同存,机遇与挑战并举.利百加人员决心与时俱进,展开百年规划蓝图,继续以品牌为旗帜,以技术为核心,以营销为龙头,人力资源为根 本,低压电器产业为支柱,努力打造市场多样化,产品多元化的公司.

一、适用范围

DZ20LE漏电断路器主要适用于交流50Hz，额定电压为380V，额定电流至630A的配电网络中，作为人身触电或设备漏电保护之用；也可用来防止因设备缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。DZ20LE漏电断路器由DZ20塑壳断路器派生而成，基本结构同DZ20。在其下部增加了零序电流互感器、漏电脱扣器、电组件板、试验装置等部分、为电子式漏电断路器。

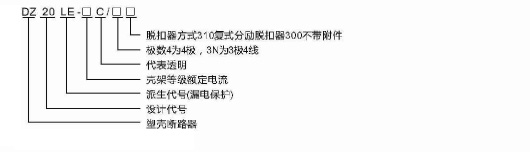

二、型号及含义

三、结构特征

DZ20LE漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器、试验装置及带有过载和短路保护的断路器组成，全部零件安装在一个塑料外壳中，当被保护线路中有漏电和人身触电时，只要额定漏电动作电流达到动作电流值，零序电流互感器的二次绕组就输出一个信号，触发可控硅经电子线路板放大，通过漏电脱扣器动作切断电源，从而起到漏电和触电保护作用。

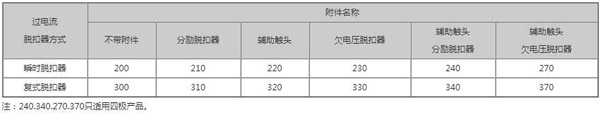

四、附件代号

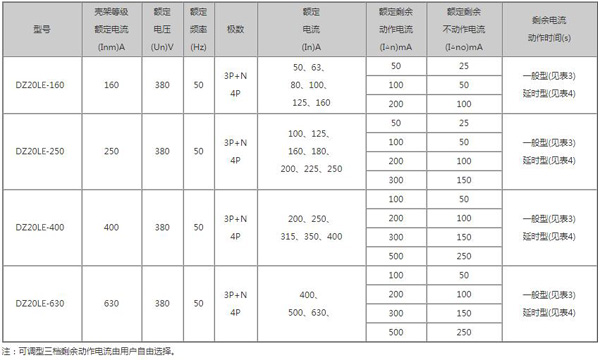

五、主要技术参数

一般型漏电断路器的分断时间

延时型漏电断路器的分断时间

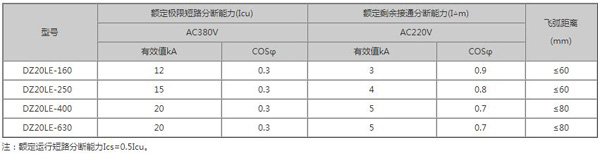

 额定限短路分断能力和额定剩余接通分能力

分励脱扣器：
额定控制电源电压：AC220V、380V，DC24V、110V、220V。
剩余电流动作特性：
在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定
剩余不动作电流
漏电断路器用主电源作为辅助电源，其要求为漏电断路器在0.85~ 1.1Un之间正常运行。
过电流脱扣器的断开特性：
过电流脱扣器在短路情况下的断开特性(见表)；
过电流脱扣器在过载反时限下的断开特性
当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各同时通电时，反时限断开动作特性
电气间隙和爬电距离：
漏电断路器的电气间隙不小于5.5mm；爬电距离不小于9mm。
动作电流整定值

六、正常工作条件

周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24小时的平均值不超过+35℃；

安装地点的海拔不超过2000米；

大气条件：大气相对湿度在周围空气温度为+40℃时不超过50℃，在较低温度下可以有较高的相对湿度，湿月的月平均大相对湿度为90℃，同时该月的月平均低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

污染等级Ⅲ，安装类别Ⅲ。

安装条件：漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧，下接线端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受雨雪侵袭的地方。

外磁场：漏电断路器安装场所附近的外磁场，在任何方向不应超过地磁场的5倍。

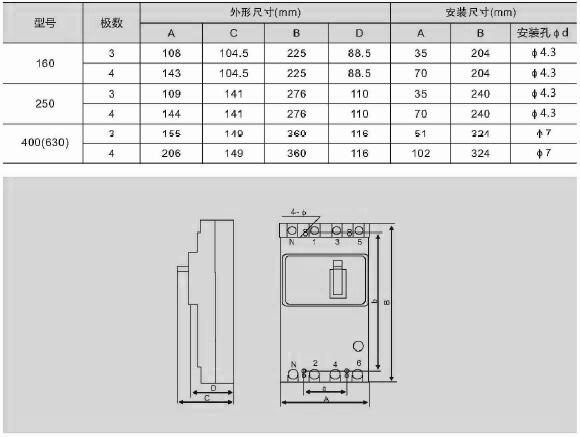

七、外形及安装尺寸

注：提供的外形及安装尺寸仅供选型时参考，尺寸以我公司产品图纸为准。
