价格：电议
所在地：山东 青岛市
型号：AIP892X系列
更新时间：2023-09-06
浏览次数：1242
公司地址：青岛市城阳区宝源路780号联东U谷B-3号楼
高贵(先生)

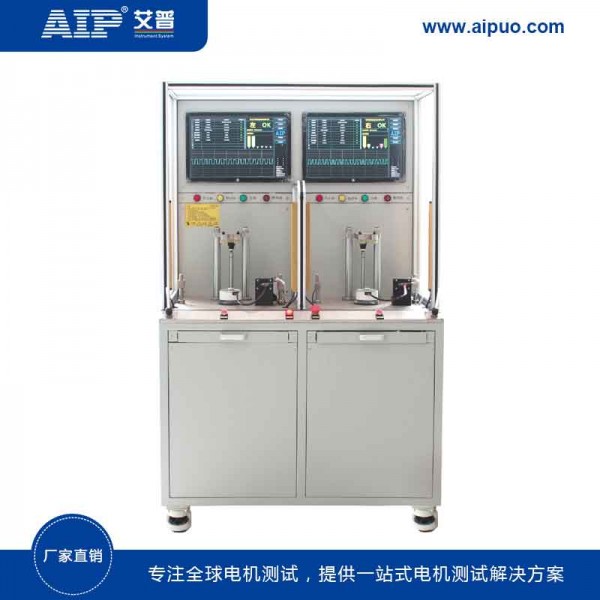

青岛艾普-直流无刷电机整机综合测试系统
青岛艾普-直流无刷电机整机综合测试系统
青岛艾普-直流无刷电机整机综合测试系统
功能特点
集成设计：一体化架构创新设计方案，简化操作工位
快速夹装：采用简单的装夹方案，方便产线人员操作，满足产线生产节拍
软件特色：用户权限设定功能；海量存储，可预先设定超过1000项测试档案
信息对接：支持与生产管理系统对接
简易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
使用方便：专业测试软件，人性化操作界面，简洁清晰，更贴近日常操作习惯，内置帮助文档
接口丰富：仪表自带USB、LAN（可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展
产品概述
本系列产品主要应用于汽车、风扇、空调、洗衣机等产品上的无刷电机整机的电气综合性能参数快速测试。系统由测试工装、工业计算机、测试主机、系统控制软件以及各个功能模块等组成，可以实现对无刷电机整机的安规性能测试，负载测试，设备启动后按照测试流程依次完成设置组的测试项目，测试完成后给出合格及不合格指示及声光报警。
测试项目
交流耐压、缘电阻、匝间耐压、直流电阻、空载性能、缺相检测、负载
性能（功率、转速、霍尔特性）
技术参数
|
型 号 |
AIP8928H系列 |
AIP8929H系列 |
|
测试对象 |
直流无刷电机整机（内转子、外转子） |
|
|
测试工位 |
单/双工位（可选） |
|
|
驱动器配置 |
内置驱动器 |
外置驱动器 |
|
交流耐压 |
||
|
输出电压设定范围/精度 |
AC 500～3000V ±(2%×设定值+10V) |
|
|
击穿电流测量范围/精度 |
0.10～20.00mA ±(2%×显示值+5个字) |
|
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
|
缘电阻 |
||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(2%×设定值+10V) |
|
|
缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
|
|
测试时间范围/分辨率 |
0.5～20s 0.1s/步 |
|
|
匝间耐压 |
||
|
输出电压设定范围/精度 |
|
500～3000V ±(3%×显示值+8V) |
|
波形比较项目 |
|
面积、差积、电晕、相位 |
|
直流电阻测试 |
||
|
测量范围及精度 |
|
5.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
|
测试时间范围/分辨率 |
|
0～20s 0.1s/步 |
|
空载/负载性能 |
||
|
电压测量范围/精度 |
Vm：DC 20.0～400.0V ±(0.5%×显示值+1个字) |
|
|
电流测量范围/精度 |
Im：0.01～2.00A ±(0.5%×显示值+2个字) |
|
|
功率测量范围/精度 |
1.0～800.0W |
|
|
转速测量范围 |
读取FG信号或霍尔信号或伺服电机信号换算 |
|
|
负载设定范围 |
0.10～0.75Nm |
|
|
转向测试 |
正转、反转、不转 |
|
|
霍尔特性 |
||
|
高电平范围/精度 |
3.0～18.0V ±(1%×显示值+1个字) |
|
|
低电平范围/精度 |
0.0～18.0V ±(1%×显示值+1个字) |
|
|
频率 |
1 ～ 599Hz |
|
|
占空比 |
0.1-99.9% |
|
|
缺相检测 |
||
|
缺相测试 |
是否缺相检测 |
|
|
其他 |
||
|
Vsp电源输出范围/精度 |
DC 1.00～18.00V ±(0.5%×设定值+1个字) |
|
|
Vcc电源输出范围/精度 |
DC 1.00～18.00V ±(0.5%×设定值+1个字) |
|
|
上下电时序图 |
上电顺序：Vcc-Vm-Vsp，下电顺序：Vsp-Vm-Vcc，上下电时间可设置，时序可设置 |
|
|
PWM信号输出范围/精度 |
电压：1.00～18.00V ±(0.5%×设定值+1个字) 频率：1kHz、2kHz、4kHz、8kHz、20kHz（其它频率选配） |
|
