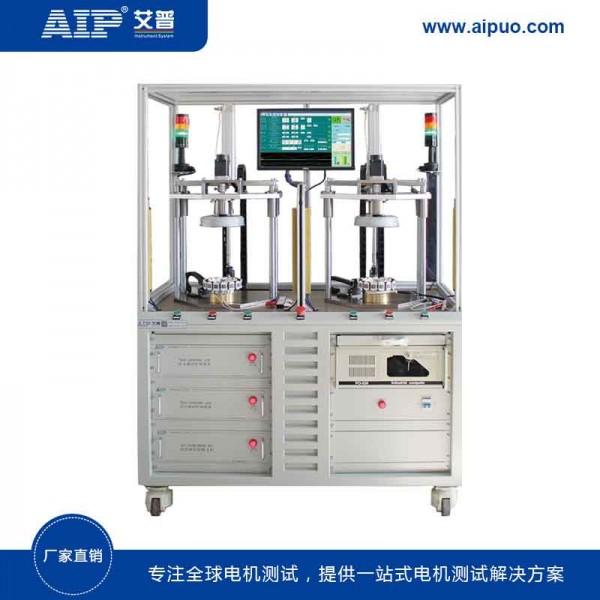

青岛艾普-直流无刷电机定子综合测试系统
功能特点
集成设计：一体化架构创新设计方案，简化操作工位
快速夹装：采用简单的装夹方案，方便产线人员操作，满足产线生产节拍
软件特色：用户权限设定功能；海量存储，可预先设定超过1000项测试档案
信息对接：支持与生产管理系统对接
超高性能：兼容耐压、缘、匝间、电阻、电感、反电动势、霍尔等测试项目
适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确
简易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘
接口丰富：仪表自带USB、LAN（可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展。
青岛艾普-直流无刷电机定子综合测试系统
青岛艾普-直流无刷电机定子综合测试系统
产品概述
本系列产品适用于各种直流无刷电机定子电气性能的检测，主要应用于新能源汽车、风扇、空调、洗衣机、吸尘器、电动工具等产品上的无刷电机定子的电气综合性能参数快速测试。
测试完成后给出合格及不合格指示及声光报警。设备操作区入口安装光幕，切实保护操作者人身安全。
测试项目
交流耐压、缘电阻、匝间耐压、直流电阻、线圈电感、转向、反电动势、相序、霍尔特性。
测试项目
|
型 号 |
AIP891X系列 |
AIP9863系列 |
|
测试对象 |
直流无刷电机定子（内转子、外转子） |
|
|
测试工位 |
双工位 |
|
|
交流耐压 |
||
|
输出电压设定范围/精度 |
AC 500～3000V ±(2%×设定值+10V) |
|
|
击穿电流测量范围/精度 |
0.10～20.00mA ±(2%×显示值+5个字) |
|
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
|
电弧侦测 |
1～9级(9级为高灵敏度) |
|
|
缘电阻 |
||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(2%×设定值+10V) |
|
|
缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
|
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
|
匝间测试 |
||
|
输出电压设定范围/精度 |
500～3000V ±(3%×显示值+8V) |
|
|
采样频率 |
100MHz |
|
|
波形比较项目 |
面积、差积、电晕、相位 |
|
|
直流电阻测试 |
||
|
测量范围/精度 |
10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 温度补偿功能可设定 |
|
|
测试时间范围/分辨率 |
0～20s 0.1s/步 |
|
|
温度范围/测量精度 |
-10.0℃～+50.0℃ ±0.5℃ |
|
|
转向 |
||
|
转向判断 |
正转、反转、不转 |
|
|
电感测试 |
||
|
测试频率 |
100Hz\120Hz\1kHz\10kHz |
|
|
测试电平 |
0.3V\0.6V\1V |
|
|
测试范围/精度 |
1μH～2H 基本精度 0.5% |
|
|
反电动势 |
||
|
电压测量范围/精度 |
|
20～200V ±(0.5%×显示值+0.5V) 量程可定制 |
|
转速设置范围 |
|
200-3000rpm 推荐反电动势测试转速为1000rpm |
|
相序测试 |
||
|
相序判断 |
|
A-B-C \ A-C-B |
|
霍尔特性 |
||
|
VCC电源 |
|
3.00～18.00V ±(0.5%×设定值+3个字) |
|
高低电平范围及精度 |
|
0.00～18.00V ±(0.5%×显示值+3个字) |
|
频率范围 |
|
1.0Hz～999.9Hz |
|
占空比范围 |
|
0.0～99.9% |
|
占空比精度 |
|
±(0.5%×显示值+2个字) |
