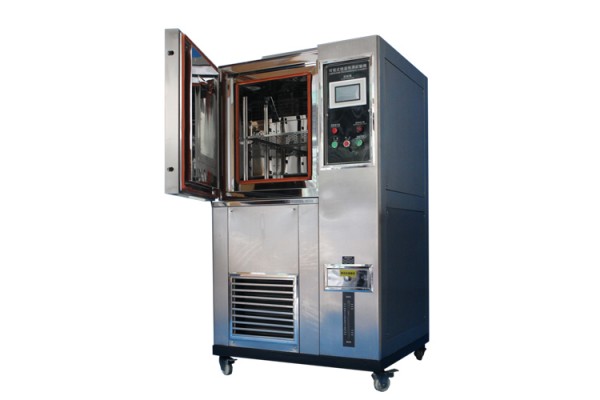

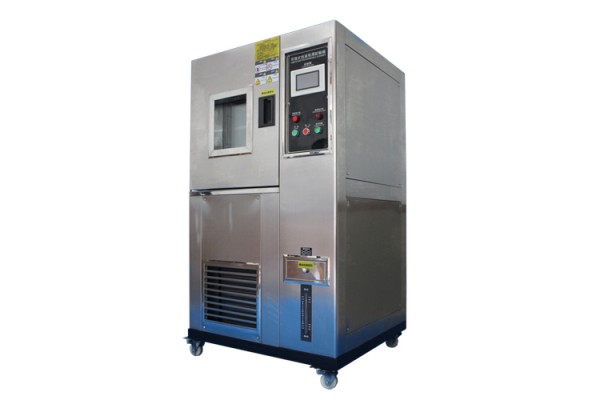

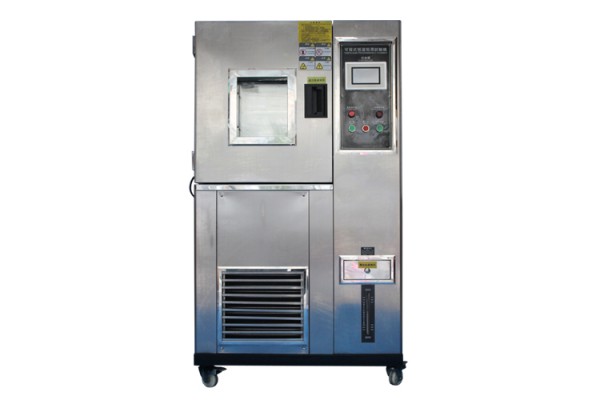

asr-80l 恒温恒湿试验箱高低温交变湿热

1. 产品名称

产品型号

恒温恒湿试验箱高低温交变湿热

2. 试样限制

恒温恒湿试验箱高低温交变湿热：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

3. 容积、尺寸和重量

3.1. 标称内容积

80L

3.2. 内箱 尺寸

宽400mm ×  深400mm ×  高500mm

3.3. 外型 尺寸 约

宽900mm × 深1000mm ×  高1400mm

3.4. 重     量

180KG

3.5. 电  源

220V  4KW

4. 性能

4.1. 测试环境条件

环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下

4.2. 测试 方法

GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

4.3. 温度 范围

-40℃～+150℃

4.4. 湿度范围

20%---98% 湿度  温度（25至85度可做湿度）

4.5. 温度波动度

≤0.5℃（注：如按GB/T5170.2-1996表示，波动度为≤±0.25℃）

4.6. 温度 偏差

±2℃

4.7. 温度均匀度

小于等于±2℃

4.8. 升温 时间

3℃/min（平均升温速率）

4.9. 降温 时间

1℃/min（平均降温速率）

4.10. 湿度范围

（仅湿热型）

（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）

温湿度可控制范围图

4.11. 相对湿度偏差

（仅湿热型）

±2.0%RH

4.12. 满足试验方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.4-1986   低温试验

GJB150.3-1986   高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GJB150.9-1986   湿热试验（图1、图2）

（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）

5. 结构特征

5.1. 保温围护结构

1.外壁材料：优质沙面不锈钢板

2.内壁材料： 优质不锈钢板 （密封条可耐高低温范围-100度----+300度，寿命10年）

3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维

5.2. 空气调节通道A

1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

2. FLOW THROW送风方式；水平扩散垂直热交换弧形循环。

5.3. 试验箱标准配置

1.观察窗：透明电热膜中空钢化玻璃1个（位于门上）

2.引线孔：φ50mm 1个（位于箱体左侧）

3.门上备室内照明灯(长寿节能灯)

4.移动脚轮：4个

5.样品架：不锈钢样品架1层，挂钩4个，承重(均布):25kg/层

（箱内样品累计总承载不超过：100kg）

5.4. 门

单开铰链门（面对箱体时，左铰链，右把手），配观察窗、照明灯、窗框/门框防凝露电热装置

5.5. 控制面板

控制器显示屏、电源开关及状态指示灯

5.6. 机械室

制冷机组、接水盘、排水孔

冷凝风机、冷凝器进风口、补给水箱

5.7. 配电控制柜

IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关

5.8. 加热器

1.镍铬合金电热丝式加热器

2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

3.加热器功率：12KW

5.9. 加湿器

（仅湿热型）

1.外置可拆卸锅炉加湿方法

2.不锈钢铠装加热器

3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗

5.加湿器功率：2.5KW

5.10. 水路

（仅湿热型）

1.补给水箱50L，含高低水位指示，可拆卸清洗

2.电磁挤压水泵，可连续运转5000H

4.高低温双水位电子液位开关，可防止误动作

5.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

5.11. 电源线孔及排水孔

位于箱体背面

6. 制冷系统

6.1. 工作方式A

采用二级压缩

6.2. 制冷压缩机

全封闭低噪音转子式压缩机

6.3. 蒸发器

翅片管式换热器（兼做除湿器）

6.4. 冷凝 器

风冷式：翅片管式换热器。

6.5. 节流装置

膨胀阀+毛细管

6.6. 板式热交换器

（复叠式制冷系统采用）

不锈钢钎焊板式换热器

6.7. 制冷机控制方式

1.控制系统根据试验条件自动调节制冷机运行佳节能工况

2.蒸发器制冷量由控制系统驱动电磁阀切换

3.压缩机回气冷却回路

6.8. 制 冷 剂

R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）

7. 电气控制系统

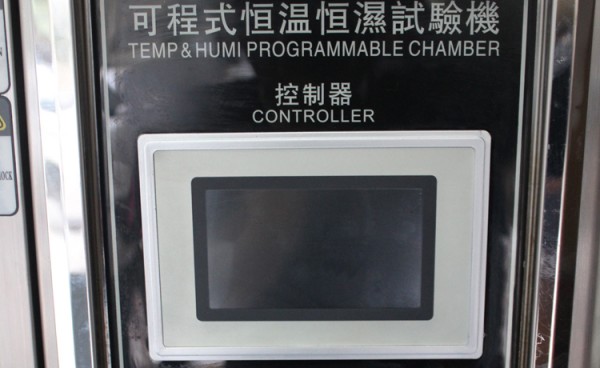

7.1. 控制器型号

韩国三元TEMI880

显示器

TEMI880：7英寸，

运行方式

程序方式、定值方式

设定方式

TEMI880中英文菜单（可自由选择），触摸屏方式输入

程序容量

TEMI880（触摸式）

1.程序：大10组

2.段数：大120段

3.循环数：大可循环

设定范围

温度：根据设备的温度工作范围调整

分辨率

温度：0.1℃；时间：1min; 湿度：0.1％RH(温湿度试验设备)

输入

PT100白金热电阻

控制方式

1.抗积分饱和PID

2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备)

3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；大记录时间为180天(当采样周期为60S时)

附属功能

1.故障报警及原因、处理提示功能

2.断电保护功能

3.上下限温度保护功能

4.日历定时功能(自动启动及自动停止运行)

5.自诊断功能。

7.2. 温湿度测量

温度：PT100白金热电阻

湿度：干湿球温度计法（仅湿热型）

8. 湿热系统供水（仅湿热型）

8.1. 供水方式

水泵提升

8.2. 供水装置位置

正面抽屉式水箱

8.3. 储水箱容积

50L（手提式）

8.4. 供水水质要求

电阻率≥500Ω·m

9. 安全保护装置

9.1. 制冷系统

1.压缩机过热

2.压缩机过流

3.压缩机超压

4.冷凝风机过热

9.2. 加湿系统

（仅湿热型）

1.加湿热管干烧

2.水位异常

3.供水超时

9.3. 试验箱

1.可调式超温

2.空气调节通道限超温

3.风机电机过热

9.4. 其它

1.总电源相序和缺相保护（三相式电源适用）

2.过载及短路保护

3.箱体多次开门造成制冷系统故障报警保护

10. 其他配置恒温恒湿试验箱高低温交变湿热

10.1. 电源线缆

220V  4KW

10.2. 总电源开关

NFB断路器

11. 运输

试验箱为整体式，整体运输

12. 使用条件

由用户保证下列各项条件

12.1. 安装场地

1.地面平整，通风良好

2.设备周围无强烈振动

3.设备周围无强电磁场影响

4.设备周围无易燃、易爆、腐蚀性物质和粉尘

5.设备周围留有适当的使用及维护空间，如下图所示：

A：不小于60cm   B：不小于120cm  C：不小于60cm  D: 不小于120cm

12.2. 环境条件

1.温度：5℃～35℃

2.相对湿度：≤85%

3.气压：86kPa～106kPa

12.3. 自来水

（仅限配纯水机的湿热型设备）

流量≥200kg/h，压力0.1MPa～0.25MPa

自来水符合GB 5749-1985 生活饮用水卫生标准

注：纯水机备DN15内螺纹接头

恒温恒湿配置表

序号

名称

产地品牌

备注

1

控制器

韩国TEMI

3

固态继电器

台湾阳明

4

中间继电器

日本欧姆龙

5

时间继电器

日本欧姆龙

7

超温保护

日本RKC超温保护

9

温湿度传感器

台湾PT-100

10

照明灯

德国欧司朗

15

按钮开关

超能

16

加热器（加温和加湿）

台湾隆星

17

循环风机

台湾雨田

18

风轮

台湾尚昱

19

水泵（恒温恒湿专用）

邓元水泵

21

纯水装置（恒温恒湿专用）

台湾优尼克

23

多层真空玻璃视窗

香港庆强

24

高温线

成天泰

25

电线电缆

成天泰

26

压缩机

法国泰康

27

冷凝器

科威力

28

干燥过滤器

丹麦丹佛斯

29

膨胀阀

丹麦丹佛斯

29

电磁阀

日本SANHUA CNINA

33

蒸发器

台湾中力

34

制冷剂

美国杜邦

42

铜材杂件

台湾雄德

2. 若产品出现质量问题，在接到报修（或件）实行15分钟内回复，若里不能解决问题，则在48小时内由我司专业维修人员上门处理

3. 我司长期为用户提供产品使用、维护咨询、技术咨询服务；保修期外，长期提供零配件，收费标准合理（包修期外只按配件成本价收取相应费用）

4. 我司设有专门培训部，不定期对技术人员、销售人员和客户使用人员进行专业技术培训，使其能够在短时间内为用户排除设备故障，保证用户工作的顺利进行

5. 我单位除对本单位产品进行维护保养外，还有能力对其他厂家提供的环试产品（包含国外同类产品）进行维修、改造、升级和长期维保服务
