1.1 系统建设的总体原则

 本套废水自动监控系统是企业环保信息化建设的重要组成部分,在企业生产过程中的处理工艺及生产流程起到至关重要的作用。我公司从贵方信息体系建设的全局考虑，对方案进行了仔细的论证；我们认为：系统必须起点高、设计科学、管理使用方便、并具备良好的可扩充性，同时要符合环境污染源自动监控相关技术标准。因此，系统建设必须重点考虑以下原则：

性与可靠性原则  系统采用的监测技术必须，系统必须准确、稳定、安全运行，监测数据准确、可靠。

实用性与经济性原则  系统设计先应考虑实用性、易于操作管理和维护。在监测设备的选型方面，采用可靠性好、维护费用低、高的监测仪器设备。

开放性与标准化原则  系统的总体设计，应采用开放式的网络结构，使系统易于扩充，并为以后的发展预留可扩充接口；同时，系统网络选用的通信协议和设备接口标准符合通用标准。

1.2 监测指标

根据环保管理和污染总量控制的要求，需对废水排放的如下指标和参数进行自动连续监测，具体监测项目为： COD ，氨氮，总磷，总氮，BOD，流量，PH。

1.3 系统实现的功能

l  COD ，氨氮，总磷，总氮，BOD，流量，PH 排放浓度的自动在线监测,废水PH的自动在线监测。

l 监测数据自动远程传输与管理。

1.4 废水自动监控系统基本组成

氨氮水质在线检测仪整个系统主要由采样与测试子系统、数据采集及处理子系统、数据远程传输子系统、中心站计算机管理子系统及报警子系统所组成。

采样与测试子系统：采集、输送废水及检测污染物，显示各监测指标的自动监控数据。

数据采集及处理子系统：按一定的时间间隔采集及存贮测量到的各监测指标数据，计算废水污染物排放率、排放量，显示各种参数。

数据远程传输子系统：通过企业局域网（或ADSL、GPRS网络）将数据远程传输至监测中心站计算机。

中心站计算机管理子系统：将现场机采集上传的监测数据进行自动存贮、处理与统计分析，并进行各种图形显示，通过局域网各工作站实现数据共享与管理。

整个系统的基本运行方式：

在线监测仪以特定时间间隔检测到的数据在岗位操作室进行显示与打印，并贮存于数据采集与控制器中，同时数据采集与控制器通过ADSL、GPRS无线网络或局域网(LAN)定时将监测数据上传送到中心站计算机并将数据存贮于该机的数据库中，系统程序将监测数据进行显示、查询、统计分析、报表输出等，局域网中运行系统程序的工作站通过对中心站计算机的数据调用进行监控与管理。当监测到的污染物指标数据超过设定的报警限时，数据采集与控制器立即在岗位操作室报警，同时自动向中心站计算机上传监测数据，中心站计算机及各工作站将以声音形式报警。系统通讯参数及报警限时可进行调整，系统可以实现长期连续的安全稳定运行。

二、在线监测系统组成

氨氮水质在线检测仪要保证废水自动监控系统安全、稳定、准确的运行，并对排放废水进行及时准确的自动监控，为后续的环境保护工作和优化生产工艺提供准确、有效的数据，确保污染物达标排放；我们必须建设一个质量可靠、设计科学、经济实用的废水自动监控系统。 根据上节对系统建设总体原则的阐述，结合我公司多年承建“废水自动监控系统”的丰富经验和的理念，并在仔细考虑贵方技术要求和考察监测现场情况基础上；方案对系统组成设备做如下选型。

W5100HB数据采集仪

（一）软硬件简介
   W5100HB在硬件上，具备了原生的485接口和多达 8个RS232串口，并在电气上进行了大量的干扰隔离。在硬件上确保系统的 稳定性和可靠性。
    在软件上，放弃了自定义了中讯自制协议，统一使用国标兼容协议（ HJ/T212-2005），支持485通讯，使用全分离，全模块设计，每个模 块有自己的执行时间片，互补干扰，大地提高软件运行的可靠性，在基础数据的存储上，引入了数据库 (SQLite)支持。
（二）硬件接口说明

（三）扩展串口的分布
    该串口位于核心板上，使用时，需要将液晶屏取下，如下图：

2.1  PH计

2.1.1应用

工业控制仪表是用于测试PH值的仪表，其功能全.性能稳定.操作简便等特点，使其成为工业企业测试和控制PH领域的理想仪表。

系列仪表可配各种类型PH电。

2.1.2仪器特点：

LCD(液晶)显示、采用高性能CPU芯片、AD转换技术和SMT贴片技术，完成多参数测量、温度补偿、量程转换、仪表精度高，重复性好。

电流输出和报警继电器采用光电耦合隔离技术，抗干扰性能强，实现远传。

报警信号隔离输出，报警上、下限可任意设定，报警滞后撤销。

2.1.3技术参数：

测量范围：    0-14pH

温度补偿范围：自动：0～100℃，手动：0～80℃

分辨率：     0.01pH ，0.1℃

精度：      ±0.05pH, ±0.03℃

报警继电器：  AC220V,  3A,  报警信号隔离输出

电流隔离输出：可调4～20mA（负载＜750Ω）

通讯接口：    RS485（选配）

电源：        AC220V, 50Hz±1 Hz

仪表工作条件：环境温度0～60℃，相对湿度≤90％

防护等级：    IP65

重量：        0.6Kg

外形尺寸：    96（长）×96（宽）×115（深）mm

开孔尺寸：    91×91mm



2.2  COD在线分析仪
   2.2.1 应用

氨氮水质检测仪该仪器是一种智能型工业流程在线监测仪，仪器采用大屏幕液晶显示器，以中文菜单方式引导操作，显示仪器工作状态和测量结果。仪器能自动定时的对工艺流程溶液的某一分组进行定量分析。并可输出一个对应与浓度值的模拟量信号和数字信号，对工业工艺流程进行监控，用于工业废水和工业生产过程中的COD自动连续分析检测。

2.2.2  仪器特点

★ 独特的设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的。

★光学组件：选择在线监测仪器罕用的双光束，检测时不受环境各种因素影响。自动修正系统误差，提高仪器测量精度、稳定性及重复性。

★ 选择阀组件：采用美国、日本或德国原装进口组件。主流流体组件，死体积更小，操作更简单。

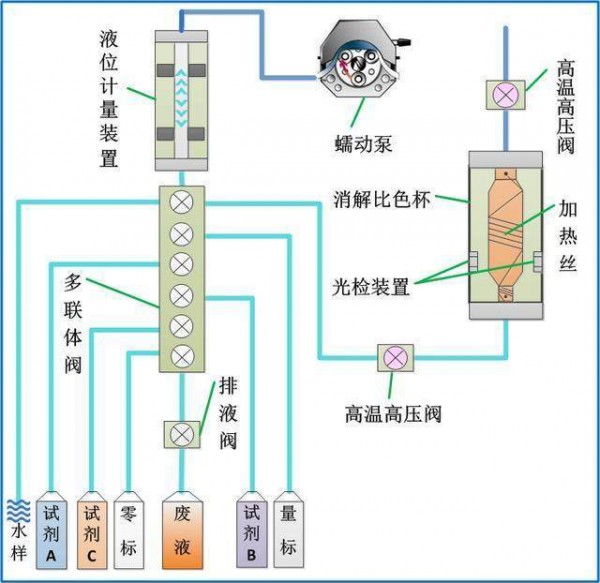

★ 计量组件：通过可视光电系统实现试剂计量，克服了蠕动泵泵管由于磨损引起的定量误差；同时实现了微量试剂的定量，每剂量仅为1--5毫升，大大减少了试剂使用量。

★ 进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一个空气缓冲区，避免了泵管的腐蚀。

★ 密封消解组件：高温高压消解体系，加快反应进程，克服了敞口系统腐蚀性气体挥发对设备的腐蚀。

★ 试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少了水样颗粒堵塞几率。

★信号处理：仪器采用原装进口模数转换芯片，使核心板的可扩展性大大增强，可适应多种使用环境，并使仪器的操作更简便，更人性化。

★温度控制：选用进口测温元件组成的控温系统，并采用温度补偿技术，克服了温漂影响，确保样品反应条件更符合要求。

★软件：

1、仪器整个软件系统框架及外部设施使得人机交互更简便，功能应用更完善；

2、针对特殊现场的不同水质对仪器测量过程中导致的污染可时时进行设定，大幅降低了由此问题产生的仪器故障率，并使测量数据更加准确；

3、仪器有自动标定模式，自动标定后仪器回到自动模式，并按照用户设定参数运行，无需工作人员全程监控，大大减少了维护时间，提高了维护效率；

4、仪器测量水样分为在线模式（即自动模式）和离线模式（即手动模式），离线模式下测量使用标定管，无需将水样管从取样口或取样杯中取出，使维护更方便；

5、仪器可储存200000条数据，且数据可以一键导出；

6、仪器在线模式（即自动模式）和离线模式（即手动模式）数据存储，离线模式数据不上传至数据采集仪，避免了仪器维护时对上传数据的影响。

2.2.3  技术参数

★ 方法依据：标准GB11914-89《水质-化学耗氧量测定-重铬酸钾》。

★ 测量范围：10-1000 mg/L COD。

★ 准 确 度：≥100mg/L时，不超过±10%；＜100mg/L时，不超过±8mg/L。

★ 重 复 性：≥100mg/L时，不超过±5%；＜100mg/L时，不超过±6mg/L。

★ 测量周期：小测量周期为20分钟，据实际水样，可在5～120min任意修改消解时间。

★ 采样周期：时间间隔（20～9999min任意可调）和整点测量模式。

★ 校准周期：1～99天任意间隔任意时刻可调。

★ 维护周期：一般每月一次，每次约30 min。

★ 输    出：RS-232、RS485、4-20mA、0-5V

★ 环境要求：温度可调的室内，建议温度+5～28℃；湿度≤90%（不结露）。

★ 电    源：AC230±10%V，50±10%Hz，。

★ 尺    寸：高1500×宽550×深450mm。

★ 其    他：异常报警和断电不会丢失数据。触摸屏显示及指令输入。异常复位和断电后来电，仪器自动排出残留反应物，自动恢复工作状态。



2.3  氨氮水质在线监测仪

2.3.1仪器特点：

★ 独特的设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的。

★光学组件：选择在线监测仪器罕用的双光束，检测时不受环境各种因素影响。自动修正系统误差，提高仪器测量精度、稳定性及重复性。

★ 选择阀组件：采用美国、日本或德国原装进口组件。主流流体组件，死体积更小，操作更简单。

★ 计量组件：通过可视光电系统实现试剂计量，克服了蠕动泵泵管由于磨损引起的定量误差；同时实现了微量试剂的定量，每剂量仅为1--5毫升，大大减少了试剂使用量。

★ 进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一个空气缓冲区，避免了泵管的腐蚀。

★ 密封消解组件：高温高压消解体系，加快反应进程，克服了敞口系统腐蚀性气体挥发对设备的腐蚀。

★ 试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少了水样颗粒堵塞几率。

★信号处理：仪器采用原装进口模数转换芯片，使核心板的可扩展性大大增强，可适应多种使用环境，并使仪器的操作更简便，更人性化。

★温度控制：选用进口测温元件组成的控温系统，并采用温度补偿技术，克服了温漂影响，确保样品反应条件更符合要求。

★软件：

1、仪器整个软件系统框架及外部设施使得人机交互更简便，功能应用更完善；

2、针对特殊现场的不同水质对仪器测量过程中导致的污染可时时进行设定，大幅降低了由此问题产生的仪器故障率，并使测量数据更加准确；

3、仪器有自动标定模式，自动标定后仪器回到自动模式，并按照用户设定参数运行，无需工作人员全程监控，大大减少了维护时间，提高了维护效率；

4、仪器测量水样分为在线模式（即自动模式）和离线模式（即手动模式），离线模式下测量使用标定管，无需将水样管从取样口或取样杯中取出，使维护更方便；

5、仪器可储存10000条数据，且数据可以一键导出；

6、仪器在线模式（即自动模式）和离线模式（即手动模式）数据存储，离线模式数据不上传至数据采集仪，避免了仪器维护时对上传数据的影响。



2.3.2技术参数

★ 测量范围：0-50mg/L（可根据实际情况扩展）

★ 准 确 度：±10%

★ 重 复 性：±10%

★ 测量周期：小测量周期为30分钟

★ 采样周期：时间间隔（1～9999min任意可调）和整点测量模式。

★ 校准周期：1～99天任意间隔任意时刻可调。

★ 维护周期：一般每月一次，每次约60 min。

★ 输    出：RS-232、RS485、4-20mA或0-5V

★ 环境要求：温度可调的室内，建议温度+5～28℃；湿度≤90%（不结露）。

★ 电    源：AC220±10%V，50±10%Hz，。

★ 尺    寸：高1350×宽500×深400mm。

★ 其    他：异常报警和断电不会丢失数据。触摸屏显示及指令输入。异常复位和断电后来电，仪器自动排出残留反应物，自动恢复工作状态。



2.4 流量计

2.4.1  应用

与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量。

由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

2.4.2 仪器特点

    WL-1A1仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

2.4.3 技术参数

★ 流量量程：10升/秒～10米３/秒(由配用量水堰槽的规格决定)

★ 流量不确定度：5%

★ 超声波大测距：2米

★ 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)

★ 测距误差：＜0.4%  或±3毫米（在1米量程内）

★ 水位分辨力：1毫米

★ 工作环境温度：-20℃～+70℃

★ 仪器防护：探头为可浸水式；仪器为防尘式

★ 交流或直流供电： 交流：220V 50HZ  4W

★ 直流：12V  60mA

(交流、直流同时存在，仪表使用交流，交流掉电时，自动接通直流)

2.5 总磷在线分析仪

2.5.1  应用

       水样、催化剂溶液和强烈氧化剂消解溶液的混合液加热到120℃，水样中聚磷酸盐和其他含磷化合物，在高温高压的酸性条件下被强烈氧化剂消解氧化生成磷酸根，在催化剂存在下，磷酸根离子在含钼酸盐的强酸溶液中，生成一种带色络合物，分析仪检测此颜色的变化，并把这种变化换算成总磷值输出来。生成的带色络合物量相当于总磷量。

      工业污染源废水在线监测

工业过程用水在线监测

市政污水处理厂进出口水质在线监测

河流、湖泊水库、地下水水质在线监测

2.5.1  仪器特点

 A模块化设计，各部件运行，提高了仪器工作效率；

B信号输出种类多样：打印机、RS485/RS232、4-20mA、GPRS、继电器等；

C做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA电流输入控制、 开关量控制等多种形式；

D测量光源衰减自动补偿，稳定性好，漂移小；

E量程范围宽，做样速度快，精度高；

F药剂用量少，一个月免维护；

G光电非接触式计量，计量度高，运行可靠性高；

H采用高分辨率工业级彩色触控屏，界面友好，组态设计

2.5.1  技术参数

检验原理 钼酸铵分光光度法

比色波长 660nm

参考方法 GB/T 11893-89

小周期 30min

消解温度 120℃

模拟输出 1 路 4-20mA 输出（可选 2 路）,负载电阻大 750Ω

消解时间 10min

数字输出 RS232/RS485

测量范围 0-2/10/20/200 mg/L（可扩展）

开关输出 1 路继电器输出（可选 2 路）

检验依据 HJ/T 103-2003

其他输出 打印机输出或通过 GPRS 向目标号短信发送做样值

准 确 度 ±10%

数据存储 可以保存三年测量数据，数据可循环存储

重复性误差 ±10%

数据导出 测量值可以通过 USB 口导入 U 盘中保存

零点漂移 ±5%

电 源 AC220±10%V，50±10%Hz，

量程漂移 ±10%

尺 寸 高 1430×宽 500×深 403（mm）

2.6 总氮在线分析仪

2.6.1  应用

      在 120～124℃下，碱性过硫酸钾溶液使样品中含氮化合物的氮转化成硝酸盐，并且在此过程中有机物同时被氧化分解。可用紫外分光光度法于波长 220nm 和 275nm 处，分别测出吸光度 A220 和 A275，根据式 A=A220-2A275 计算得到校正吸光度 A，总氮的含量与校正吸光度 A 成正比 。

工业污染源废水在线监测

工业过程用水在线监测

市政污水处理厂进出口水质在线监测

河流、湖泊水库、地下水水质在线监测

2.6.1  仪器特点

 A模块化设计，各部件运行，提高了仪器工作效率；

B信号输出种类多样：打印机、RS485/RS232、4-20mA、GPRS、继电器等；

·C做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA

电流输入控制、 开关量控制等多种形式；

·D测量光源衰减自动补偿，稳定性好，漂移小；

·E药剂用量少，一个月免维护；

·F光电非接触式计量，计量度高，运行可靠性高；

·G采用高分辨率工业级彩色触控屏，界面友好，组态设计.

2.6.1  技术参数

检验原理 碱性过硫酸钾消解紫外分光光度法

比色波长 220nm 和 275nm

参考方法 HJ 636-2012

小周期 40min

消解温度 122℃

模拟输出 1 路 4-20mA 输出（可选 2 路）,负载电阻大 750Ω

消解时间 30min

数字输出 RS232/RS485

测量范围 0-10/20/50/100 mg/L（可扩展）

开关输出 1 路继电器输出（可选 2 路）

检验依据 HJ/T 102-2003

其他输出 打印机输出或 GPRS 向目标号短信发送做样值

准 确 度 ±10%

数据存储 可以保存三年测量数据，数据可循环存储

重复性误差 ±10%

数据导出 测量值可以通过 USB 口导入 U 盘中保存

零点漂移 ±5%

电 源 AC220±10%V，50±10%Hz，

量程漂移 ±10%

尺 寸 高 1430×宽 500×深 403（mm）

2.7 BOD在线分析仪

2.7.1  应用

 水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到 170℃，重铬酸离子氧化溶液中的有机物后颜色会发生变化，分析仪检测此颜色的变化，并把这种变化换算成 BOD 值输出出来。

工业污染源废水在线监测（冶金、金属加工、机械制造、有机合成等）

工业过程用水在线监测

地下水水质在线监测

2.7.1  仪器特点

A模块化设计，各部件运行，提高了仪器工作效率；

B信号输出种类多样：打印机、RS485/RS232、4-20mA、GPRS、继电器等；

C做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA电流输入控制、 开关量控制等多种形式；

· D测量光源衰减自动补偿，稳定性好，漂移小；

· E量程范围宽，做样速度快，精度高；

· F药剂用量少，一个月免维护；

· G光电非接触式计量，计量度高，运行可靠性高；

· H采用高分辨率工业级彩色触控屏，界面友好，组态设计.

2.7.1  技术参数

检验原理 重铬酸盐法

比色波长 610nm

参考方法 HJ 828-2017

小周期 40min

消解温度 170℃

模拟输出 1 路 4-20mA 输出（可选 2 路）,负载电阻大 750Ω

消解时间 10min

数字输出 RS232/RS485

测量范围 20- mg/L（可扩展）

开关输出 1 路继电器输出（可选 2 路）

检验依据 HJ/T 377-2007

其他输出 打印机输出或通过 GPRS 向目标号短信发送做样值

准 确 度 ±10%

数据存储 可以保存三年测量数据，数据可循环存储

重复性误差 ±10%

数据导出 测量值可以通过 USB 口导入 U 盘中保存

零点漂移 ±5mg/L

电 源 AC220±10%V，50±10%Hz，

量程漂移 ±10%

尺 寸 高 1430×宽 500×深 403（mm）

三、总排口规范和监测方式规范

根据环保管理的要求，为确保外排废水达标排放，同时保证即定技术需求的实现，对监测点和采样方式做了慎重论证，拟采用如下方案。

3.1 总排口规范化

为使监测准确，根据环保管理的要求、水污染物排放总量监测技术规范（HJ/T92－2002）和超声波明渠流量计监测规范（HJ/T15-1997）要求，厂方需要进行渠道规范化。

排口规范要求：

1）、排水渠道整改，厂内所有外排水都必须汇合到统一渠道经总排口外排

2）、规范总排口，总排口应进行规范化整治，根据现场情况和总排水量确定总排口形状并确定安装量水堰槽(矩形堰，三角堰，巴槽)的类别。

    3）、废水总排放渠道因规则平直，长度不小于5米（废水排放进入渠道到量水堰槽前端的距离不小于3米（缓流区）。）

3.1.1  监测采样口规范化：

1、须在仪器采样口前安装格栅,保证能正常采取水样。

2、须派专人定时对采样口(格栅)附近清理杂物,以免堵塞网口。

3.1.2 监测方式

在周密考虑贵方技术需求的基础上，结合我公司在废水监测领域的丰富建设经验，监测拟采用下述方式。根据环保管理的要求和贵方的技术需求，并根据我公司技术人员对污水处理工艺的了解，监测方式拟采用以下方案。

在线监测仪采样监测（COD）：由仪器自带的蠕动采样泵进行自动采样，并同时输送到试样检测泵中进行在线监测分析。

3.2监测设备工作控制间（简称站房）建设

自动监控设备作为的监测仪器，对工作的现场环境要求较高，只有保证自动监控设备安全、准确、稳定运行，才可以确保监测数据的准确、有效，才可以大程度上的发挥该系统的经济和社会效益；因此，为自动监控设备提供一个符合监测设备工作要求的工作环境是十分重要的。

从项目建设的经济性出发，本方案拟对贵方总排口附近的一处合适房子作为改造后作为设备间。设备间改造图纸见附图一，效果图如下：

3.3 系统的强电安装

Ø 本系统的强电要求为供电220V，20A，必须配备接地保护。电源线选用三芯2.5平方电缆。环境较恶劣的地段可采用穿管方式敷设，穿管材料采用无缝钢管，尺寸大于φ24。

Ø 电源由配电房敷设到设备间，环境恶劣和危险地带采用穿管方式接入。

Ø 配电箱选用正泰等知名品牌空气开关，并配漏电保护器。

系统配电设计见附件图二。

3.4 系统的弱电安装

本系统采用结构化设计，设备间之外的弱电系统安装仅有4芯屏蔽电缆的布线。

Ø 信号输入部分（指设备间主机和监测电脑之间的通讯部分）：采用四芯屏蔽线作为传输介质。由设备间敷设监控室电脑上。具体走线现场待定，应注意不能和强电共同敷设，特殊环境下采用穿管方式敷设。

Ø 信号输出部分：企业内部的监测数据可用ADSL、GPRS无线网传输或厂内局域网传输。局域网的安装内容为监控室计算机到铅厂交换机的布线及网络连通。

Ø 根据环保部的统一规划，将对省内所有废水自动监控系统入网的数据采用GPRS或ADSL通讯方式进行传输。由于这种通讯方式大多是按流量计费，而不是按时间计费，因此，通过这种技术，各级远程监测部门将有效解决原来由PSTN传输而不能连续监测的缺点。

Ø 屏蔽电缆在布线时应尽量避免强电流干扰。

3.5 在线自动监测设备取水与预处理系统

3.5.1 预处理

     本系统负责完成水样采集和输送功能，能够自动连续地与整个在线监控系统同步工作，向系统提供可靠、有效水样，满足在线监测仪表的水质要求。并可按系统设置的程序自动及手动运行。

采样取水系统符合HJ/T 353-2007《水污染源在线监测系统安装技术规范（试行）》的技术要求。

采样取水系统保证采集有代表性的水样，并保证将水样无变质地输送至监测站房供水质自动分析仪取样分析或采样器采样保存。

采样取水系统设在废水排放堰槽取水口头部的流路中央，采水的前端设在下流的方向，减少采水部前端的堵塞。测量合流排水时，在合流后充分混合的场所采水。

  （1）取水管路

本次方案设计采用双管路取放水，从取样泵到监测站房的水管视其长度选用合适管径以减少管路阻力。管路与泵连接不易脱落同时维修拆卸和更换简便。

采水主管路采用串联结构，各仪器并联到管路中。采样取水系统室内部分同时设置人工采样口，以便进行比对试验。



（2）采样泵

 采样泵根据采样流量、采样取水系统的水头损失及水位差合理选择，取水采样泵对水质参数没有影响，并且使用寿命长、易维护。采样取水系统的安装便于采样泵的安置及维护。本项目采用质量较好的自吸泵，该采水泵具有防堵塞功能，泥沙耐受强度高，有效的防止堵塞泵体和管路。

 3.6 在线自动监测设备安装调试  在贵方完成排污口的规范化完成，建成符合监测设备工作要求并可以使用后，我公司将安排经验丰富的技术工程师严格的按照“废水自动监控设备”安装操作规程和相关工程安装安全注意事项，优质、的完成系统设备的安装调试，确保各项技术指标和功能的实现。



四、培训承诺

我方承诺对贵方的技术人员进行该控制系统的维修、故障处理能力进行培训。

1、培训计划和内容如下：

序号	培训内容	计划人天数	培训教师构成		地   点	备  注
			职称	人数
1	系统的原理及功能	1/1	工程师	1	安装现场
2	简单故障的判断及维护		工程师	1	安装现场
3	实际操作		工程师	1	安装现场

2、培训的教材及相关资料，由我方提前交给买方，经其确认后方可使用。

3、培训课程的安排，由我方提出，经买方认可后执行。

4、我方结合安装调试、验收等阶段，对使用单位技术人员的操作、维修、保养等方面进行培训，直至能熟练操作。



五、质量保证及技术力量

5.1质量保证

（1）我公司有完善的ISO9001质量管理体系，是ISO9001：2008质量管理体系认证单位。设备研发、制造和采购均有严格的质量保障措施。

（2）我公司保证我方提供的货物是全新的，，并在各个方面符合相关法律规定的质量、规格和性能要求；

（3）我公司保证在合同规定的质量保证期内，对提供的产品因设计、工艺、制造、安装、调试或材料缺陷及所有因卖方责任引起的任何缺陷、故障和损坏负责赔偿；

（4）我公司提供的系统质量保证期为发货之日起12个月。在质保期内，如货物的质量或规格与合同规定不符合，买方有权根据合同履行地技术监督部门出具的检验证书和投标方在投标时提出的价格，在质量保证期内向我方提出索赔；

（5）我公司承诺对提供设备的技术性能和产品质量担保；

（6）我公司保证所提供的设备符合中华人民共和国工业安全、卫生、环保、劳动保护等有关法律法规的规定。

5.2技术力量

环境在线监测是一个交叉性很强的学科，涉及到环境工程、化学分析、自控、电子、电工、机电一体化、通讯等多个专业复杂的领域。因而对研发及管理人员的要求很高。

公司自成立以来，一直致力于为环境管理提供符合国情的经济型解决方案。基于环境在线监测领域学科的交叉性，我公司在技术人员的配置上多选用复合型、高素质人才。公司员工全部具备大学专科以上学历，其中工程师以上5人。与各大科研院所、各大高校建立了合作关系，如华东理工大学、江南大学大学、河海大学等。聘请了一批既具有现场实践经验又具备专业特长的技术骨干作为公司智囊团成员，以便公司及时把握科技发展方向和利用新的科技技术。

六、售后服务承诺

（1）定期回访各污染源在线监测系统运行维护情况。

（2）接到使用单位无法排除故障的通知后，我们保证按照双方合约派人到现场进行问题的排除。

（3）我们将为用户提供的操作指导和技术咨询，帮助用户正确使用污染源在线监测系统并利用其提供的数据科学的管理环保处理设施。



七、 仪器安装准备说明

   在线监测仪器安装前，需贵方大力配合和准备的工作列举如下：

1、 仪器房面积为10平方米，需配置空调一只，用以保持仪器房温度为25度左右；

2、 仪器房供电须具备，单独接地，配备防雷模块；

3、 请贵公司出具仪器房至取水口管路铺设要求，我公司使用Φ25的PPR管。如需要其他特殊要求，请提前沟通。

4、 由于外部配套管道安装工程量比较大，故烦请贵方安排好工作人员，配合我方技术人员指导安装。
