电气连接
| |
|
产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
|
|
产品特点
•电子壳体为铝合金材料，外壳防护等级IP65；
•有反性保护、瞬间过电流、过电压和抗干扰保护措施；
•多种信号输出；
•零点可迁移，量程可调节；
•可配接0～线性指示表、LCD数显表、LED数显表；
•与介质接触部分为不锈钢，具有齐平膜片、钽膜片等特殊形式；
•本安防爆型产品符合ExiaⅡCT6的要求；
•船用型产品符合CCS《钢质海船入级规范》(2006)的要求，已获型式认可。
性能参数
|
| 量程编码 |
0A |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
14 |
15 |
17 |
18 |
19 |
20 |
| 单位 |
kPa |
MPa |
| 测量范围 |
0-10
～
0-35 |
0-20
～
0-70 |
0-30
～
0-100 |
0-60
～
0-200 |
0-100
～
0-350 |
0-200
～
0-700 |
0-0.3
～
0-1.0 |
0-0.6
～
0-2.0 |
0-1.0
～
0-3.5 |
0-2.0
～
0-7.0 |
0-3.0
～
0-10.0 |
0-6.0
～
0-20.0 |
0-10.0
～
0-35.0 |
0-20.0
～
0-70.0 |
0-30.0
～
0-100.0 |
| 上限值 |
35 |
70 |
100 |
200 |
350 |
700 |
1.0 |
2.0 |
3.5 |
7.0 |
10.0 |
20.0 |
35.0 |
70.0 |
100.0 |
| 过范围 |
100 |
100 |
150 |
300 |
500 |
1000 |
1.5 |
3.0 |
5.0 |
10.0 |
15.0 |
30.0 |
52.0 |
100.0 |
110.0 |
| |
| 基本误差 |
zui小值 |
典型值 |
zui大值 |
单位 |
| 非线性 |
0A～03编码 |
|
0.25 |
0.5 |
zui大量程的±% |
| 07～19编码 |
0.1 |
0.25 |
0.5 |
zui大量程的±% |
| 迟滞 |
0A～03编码 |
|
0.15 |
0.25 |
zui大量程的±% |
| 07～19编码 |
0.05 |
0.1 |
0.15 |
zui大量程的±% |
| 重复性 |
0A～03编码 |
|
0.25 |
0.5 |
zui大量程的±% |
| 07～19编码 |
|
0.15 |
0.25 |
zui大量程的±% |
| 温度影响 |
0A～03编码 |
0.5 |
1 |
2 |
zui大量程的±%，参比25℃ |
| 07～19编码 |
0.3 |
0.5 |
1 |
zui大量程的±%，参比25℃ |
| 稳定性 |
0.3 |
zui大量程的±%，一年 |
| 介质温度 |
-30～80 |
℃ |
| 环境温度 |
-30～80 |
℃ |
| 供电电源 |
15～28 |
15～28 |
15～28 |
VDC |
| 信号 |
4～20 |
0～10/20 |
0/1～5/10 |
mADC /VDC |
| 传输方式 |
二线 |
三线 |
三线 |
|

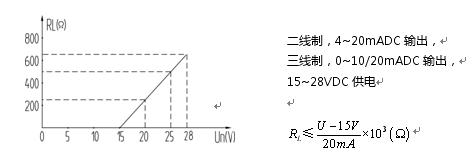

| 负载电阻 |
≤（U-15）/0.02 |
≤（U-15）/0.02 |
＞5k |
Ω |
| 压力接口 |
不锈钢1Cr18Ni9Ti |
| 膜片材料 |
不锈钢316L |
| 密封方式 |
氟橡胶O型圈或全焊接 |
| 电子壳体 |
铝合金 |
| 防护等级 |
IP65 |

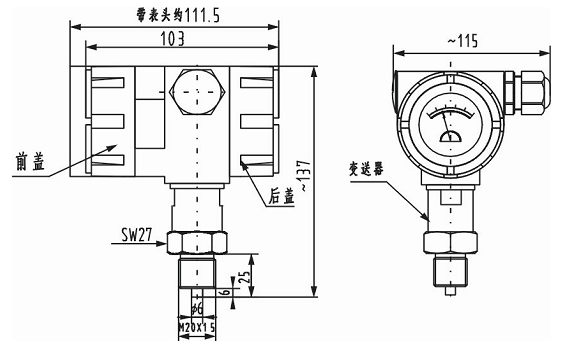

外形结构
|
|
|

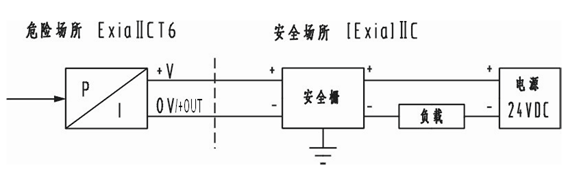

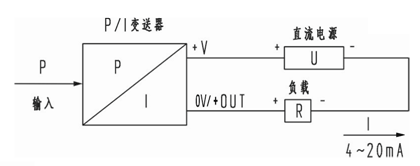

电气连接图 本安防爆型的电气连接
变送器防爆参数：
Ui≤28VDC Ii≤93mADC
Li≈0.1mH Ci≈0.04uF
Pi≤0.65W
|
安全栅输出防爆参数：
Uo≤28VDC Io≤93mADC |

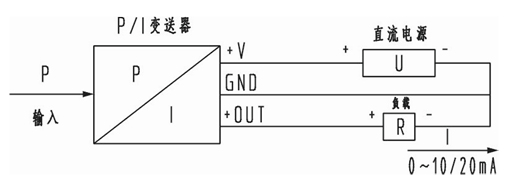

三线制0～10/20mA输出的变送器电气连接图
 电气连接

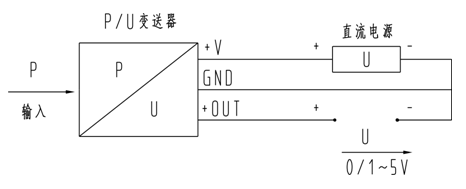

三线制0/1～5VDC输出的变送器电气连接图
|
|
MPM483
|
型压阻式压力变送器
|
| |
代号
|
量程编码
|
测量范围
|
量程编码
|
测量范围
|
|
X[0～X]
kPa或MPa
|
0A
|
0～10…35kPa
|
13
|
0～1.0…3.5MPa
|
|
02
|
0～20…70kPa
|
14
|
0～2.0…7.0MPa
|
|
03
|
0～30…100kPa
|
15
|
0～3.0…10.0MPa
|
|
07
|
0～60…200kPa
|
17
|
0～6.0…20.0MPa
|
|
08
|
0～100…350kPa
|
18
|
0～10.0…35.0MPa
|
|
09
|
0～200…700kPa
|
19
|
10～20.0…70.0MPa
|
|
10
|
0～0.3…1.0MPa
|
20
|
0～30.0…100.0MPa
|
|
12
|
0～0.6…2.0MPa
|
|
|
| |
代号
|
输出信号
|
|
E
|
4～20mADC
|
|
F
|
1～5VDC
|
|
J
|
0～5VDC
|
|
Q
|
0～10mADC
|
|
U
|
0～20mADC
|
| |
代号
|
结构材料
|
|
隔离膜片
|
接口
|
壳体
|
电子壳体
|
|
22
|
不锈钢316L
|
不锈钢
|
不锈钢
|
铝合金
|
|
25
|
钽
|
不锈钢
|
不锈钢
|
铝合金
|
|
35
|
钽
|
哈氏合金C
|
不锈钢
|
铝合金
|
| |
代号
|
附加功能
|
|
M1
|
0～线性指示表(仅4～20mA输出)
|
|
M3
|
3LCD数显表头(仅4～20mA输出)
|
|
M4
|
3 LED数显表头(仅4～20mA输出)
|
|
P
|
齐平膜片型 0～70kPa…35MPa，G1/2外螺纹压力接口
|
|
i
|
本安防爆型ExiaⅡCT6
|
|
T
|
船用产品
|
|
C1
|
M20×1.5外螺纹压力接口，端面密封
|
|
C3
|
G1/2外螺纹压力接口
|
|
C5
|
M20×1.5外螺纹压力接口，水线密封
|
|
A
|
压型
|
|
S
|
密封表压型
|
|
G
|
表压型
|
| |
|
|
MPM483
|
03[0～100]kPa
|
E
|
22
|
C5G
|
完整的型号规格
|
选型提示
1、为确保产品稳定工作，建议选择测量范围时考虑现场实际压力值和可能迁移的范围，zui大压力应在测量范围内，同时由本公 司在出厂前完成迁移。
2、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。
3、产品垂直安装于现场压力接口，显示屏水平正对观察者。
4、需要零位压力为负压的变送器，请在订货中注明量程范围。
5、本安防爆型产品仅限于带指针表头的产品。
6、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
7、选M3时，变送器环境温度范围为-20～60℃；选M4时，变送器环境温度范围为-30～70℃
|
