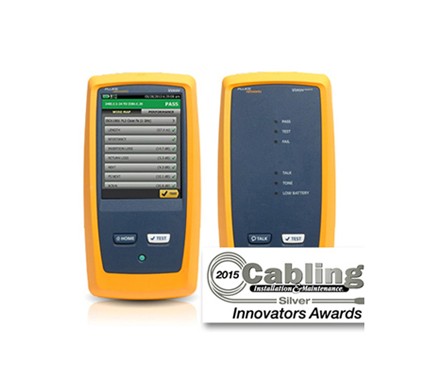

福禄克 DSX2-8000 CH 线缆认证分析仪

福禄克 DSX2-8000 CH 线缆认证分析仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。

云乔科技（北京）有限公司是新成立的一家专注于网络和应用性能监测的公司。

福禄克 DSX2-8000 CH 线缆认证分析仪 （支持GB50312-2016）具有以下特点：

1、覆盖全2GHz范围的链路和通道适配器，支持TIA Cat5-8(5至8类线缆)以及ISO/IEX C至FA和II级线缆的现场认证。

2、测试时间：Cat 6A认证时间仅为8秒。

3、受到Cat8方案制造商认可的测试仪。

4、能够根据Level 2G测试仪的要求，测试电缆通路中屏蔽层连通性的测试仪。

5、能够测试可选的电阻不平衡测量标准、用于保证以太网供电（POE）系统正常工作的测试仪。

福禄克 DSX2-8000 CH 线缆认证分析仪 （支持GB50312-2016）规格如下：

线缆类型
屏蔽和非屏蔽的双绞 LAN 布线	TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω

标准链路接口适配器
链路适配器	插头类型：屏蔽的 RJ45 可选插头类型：Tera
通道适配器	插座类型：屏蔽的 RJ45 可选插座类型：Tera, GG45

测试标准
TIA	Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准
ISO/IEC	Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC
频率	DSX-8000：2000 MHz； DSX-5000：1000 MHz

一般规格
自动测试速度	DSX-8000： 5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒
	DSX-5000： 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）	Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Pair-to-Pair Resistance Unbalance, Pair Resistance Unbalance, Insertion Loss (Attenuation), Return Loss (RL), Common Mode Return loss (CMRL), Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Attenuation-to-crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N, Power Sum Alien NEXT (PS ANEXT), Power Sum Alien Attenuation NEXT Ratio Far End (PS AACR-F), Common Mode to Differential Mode NEXT (CDNEXT),Transverse Conversion Loss (TCL), Equal Level Transverse Conversion Transfer Loss (ELTCTL)
输入保护	能经受持续的电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应电容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端：	锂离子电池组，7.2 V
典型的电池寿命：	8小时
充电时间*	测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验	维修中心校验周期为一年
集成 Wi-Fi	符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）

环境规格
操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-14°F 至 +140°F（-10°C 至 +60°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流适配器
EMC	EN 61326-1

性能规格
DSX-8000	8 类测试模式（或更低链路类别）	ANSI/TIA-1152 Level 2G
	Class I/II 测试模式	提议标准 IEC 61935-1 Ed. 5 Level VI
DSX-5000	6A 类/ EA 级测试模式（或更低链路类别）	高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。
	FA 级测试模式	高于 IEC 61935-1 第四版草案中的 V 级要求。

双绞线布线的长度
	不带远端	带远端
范围	800 m (2600 ft)	150 m (490 ft)
分辨率	0.1 m 或者 1 ft	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m	± (0.3 m + 2 %)

传输延迟
	不带远端	带远端
范围	4000 ns	750 ns
分辨率	1 ns	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns	± (2 ns + 2 %)

延迟时差
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
